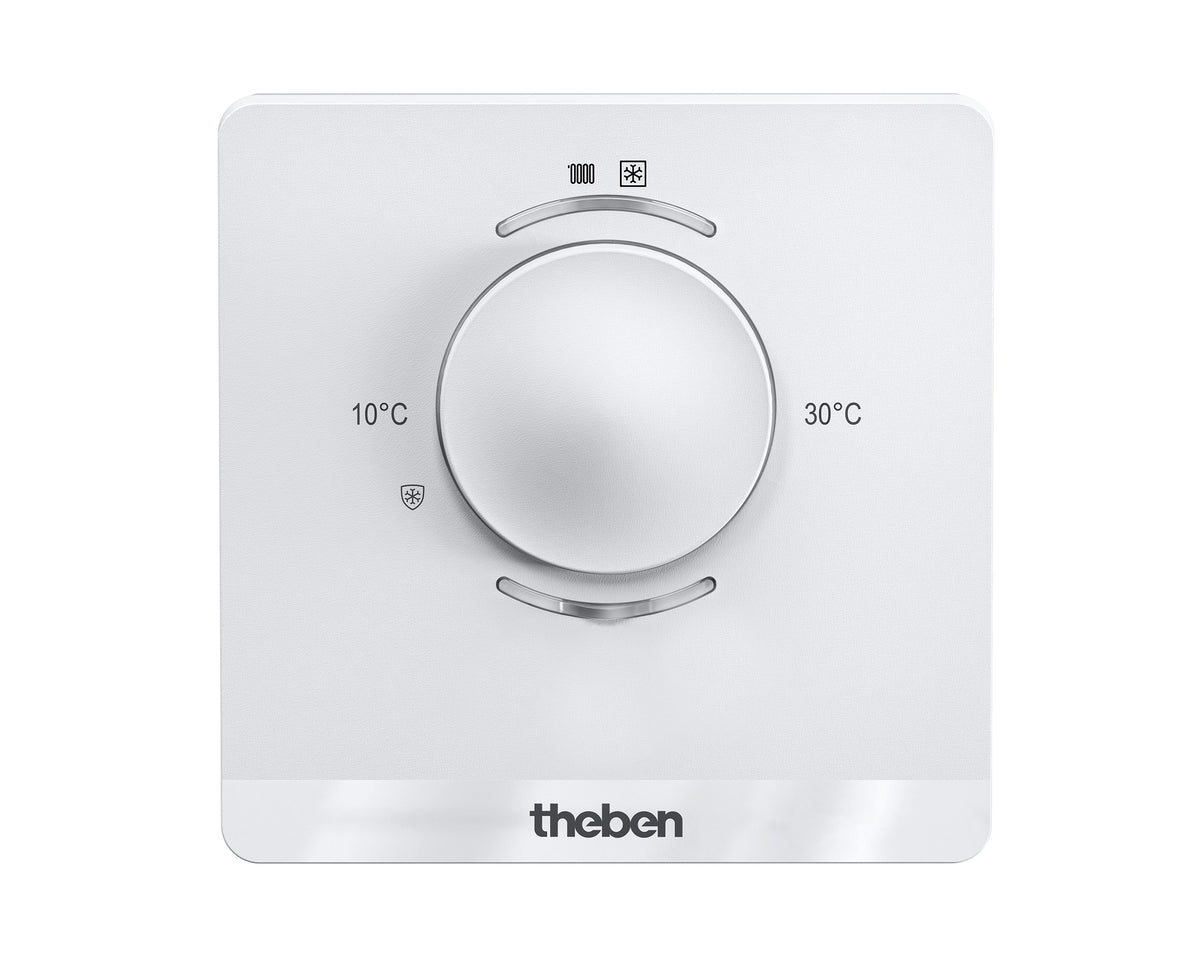

THEBEN 4800480 LUXORliving R718 Pokojový termostat s otočným knoflíkem a 4 binárními vstupy

Každá místnost potřebuje jinou teplotu a obyvatelé ji chtějí měnit jednoduše, bez hledání v mobilu. LUXORliving R718 je pokojový termostat pro systém LUXORliving, který měří teplotu v místnosti, porovnává ji s nastavenou hodnotou a podle potřeby řídí topení nebo chlazení. Žádanou teplotu nastavíte otočným knoflíkem přímo na přístroji nebo v aplikaci LUXORplay a do termostatu navíc připojíte až čtyři běžná tlačítka nebo kontakty.

Je to pro mě?

Ano, pokud:

• máte nebo stavíte instalaci LUXORliving a chcete regulovat teplotu v jednotlivých místnostech
• topíte radiátory nebo podlahovým topením, případně topíte i chladíte, například radiátory a chladicím stropem
• chcete teplotu nastavovat otočným knoflíkem na zdi i v aplikaci LUXORplay
• v místnosti potřebujete připojit až čtyři klasická tlačítka nebo bezpotenciálové kontakty
• žádaná teplota se má pohybovat v rozsahu 5 až 30 °C
• termostat můžete umístit na vnitřní stěnu, případně na krabici pod omítku

Ne, zvolte jiný model, pokud:

• nestavíte na systému LUXORliving a celou instalaci KNX navrhujete v ETS, pak zvolte THEBEN 7189210 RAMSES 718 P KNX, pokojový termostat se spojitou nebo dvoubodovou regulací
• chcete ovládat klimatizaci split s infračerveným dálkovým ovladačem, pak zvolte bránu THEBEN 4800320 LUXORliving AC IR1
• stačí vám teplotu měřit a žádanou hodnotu nastavovat jen v aplikaci, pak lze teplotní čidlo připojit ke vstupu spínacího aktoru THEBEN 4800520 LUXORliving S1

Hlavní vlastnosti

• regulátor teploty pro jednotlivé místnosti v systému LUXORliving
• otočný knoflík pro žádanou teplotu
• topení radiátory nebo podlahovým topením, topení a chlazení například radiátory a chladicím stropem
• integrované tlačítkové rozhraní se 4 binárními vstupy pro bezpotenciálové kontakty
• LED pro topení a chlazení a LED pro původ žádané hodnoty
• napájení ze sběrnice, montáž na stěnu
• měřicí rozsah teploty -5 až +45 °C
• uvedení do provozu v bezplatném softwaru LUXORplug

Co produkt umí

Termostat měří teplotu v místnosti, porovnává ji s nastavenou žádanou hodnotou a podle potřeby řídí topná a chladicí zařízení, například radiátory nebo chladicí stropy. Aktuální teplota se zobrazuje i v aplikaci LUXORplay, kde lze žádanou hodnotu také změnit.

Čtyři binární vstupy fungují jako integrované tlačítkové rozhraní. Připojená tlačítka nebo kontakty mohou v systému spouštět libovolné funkce, třeba rozsvítit světlo nebo stáhnout žaluzie, takže na jednom místě na zdi máte termostat i ovládání místnosti.

Měření teploty lze v LUXORplug dodatečně doladit takzvaným vyrovnáním místnosti, pokud se termostat nachází na místě, kde se teplota mírně odchyluje od skutečné teploty prostoru.

Ovládání a komunikace

Žádanou teplotu nastavíte otočným knoflíkem v rozsahu 5 až 30 °C. Dvě LED ukazují stav na první pohled. Horní LED nad knoflíkem svítí červeně při topení a modře při chlazení. Dolní LED pod knoflíkem svítí zeleně, když byla žádaná hodnota naposledy nastavena knoflíkem, a oranžově, když se hodnota přijatá třeba z aplikace LUXORplay od polohy knoflíku liší. Tlačítkem u dolní LED se obě LED vypínají, což oceníte hlavně v ložnici.

Termostat komunikuje po sběrnici systému LUXORliving podle standardu KNX a nastavuje se v bezplatném softwaru LUXORplug. V čistém systému KNX se programuje v ETS.

Instalace a použití

Termostat umístěte na vnitřní stěnu přibližně do výšky očí, montovat ho lze i na krabici pod omítku. Vyhněte se průvanu a sálavému teplu a nemontujte ho na měkký povrch, jinak se kolem něj nebude vyměňovat vzduch. Při montáži dodržujte ochranu proti elektrostatickému výboji.

Postup je jednoduchý: připevníte montážní desku, zacvaknete nosič desky plošných spojů, protáhnete sběrnicový kabel otvorem do sběrnicové svorky se správnou polaritou a případně připojíte vodiče vstupů. Pak nasadíte horní díl, naprogramujete fyzickou adresu programovacím tlačítkem a nasadíte kryt.

Termostat se napájí ze sběrnice o napětí 21 až 32 V DC a odebírá méně než 12 mA. Ke vstupům I1 až I4 připojujte pouze bezpotenciálové kontakty, kontaktní napětí 5 V SELV poskytuje termostat sám a maximální délka kabelu je 30 m. Pracovní teplota přístroje je +5 až +40 °C.

Kde najde využití

• obývací pokoje, ložnice a dětské pokoje s vlastní regulací teploty
• domy s podlahovým topením rozděleným po místnostech
• místnosti s radiátory a chladicím stropem, kde se přepíná topení a chlazení
• menší kanceláře a provozní budovy s instalací LUXORliving
• místa u dveří, kde má být termostat i ovládání světla a žaluzií pohromadě

Důležité před nákupem

• Termostat je prvek systému LUXORliving. Regulace probíhá v kanálu topného aktoru LUXORliving, ke kterému se termostat v LUXORplug přiřadí. Topný aktor proto kupte zvlášť, pro termické pohony například LUXORliving H1, H6 nebo H6 24V.
• Typ regulace se volí u kanálu topného aktoru: radiátor, podlahové topení, chladicí strop nebo fancoil, případně vlastní nastavení.
• Pro přepínání mezi topením a chlazením je nutné na skupinovou funkci topení a chlazení navázat spouštěč, například kanál tlačítkového rozhraní.
• Jeden termostat může řídit více topných kanálů najednou, pokud je v LUXORplug spojíte do skupiny.
• Ke vstupům I1 až I4 nikdy nepřipojujte cizí napětí, jen bezpotenciálové kontakty, a dodržte odstupy pro bezpečné malé napětí.
• Pro ovládání z aplikace LUXORplay musí být v instalaci systémová centrála LUXORliving IP1 připojená k domácí síti a systém potřebuje napájecí zdroj LUXORliving P640.
• Místo montáže rozhoduje o přesnosti regulace. Nevhodné je místo s průvanem nebo se sálavým teplem, například od radiátoru nebo slunce.
• Termostat je určen do vnitřních prostor s krytím IP20 a jeho instalaci smí provádět pouze elektrikář.

Časté dotazy

Co znamená oranžová LED pod knoflíkem?
Že žádaná teplota přišla odjinud, typicky z aplikace LUXORplay, a liší se od polohy knoflíku. Zelená LED znamená, že platí hodnota nastavená knoflíkem.

Mohu na vstupy připojit tlačítka pro světla nebo žaluzie?
Ano. Vstupy fungují jako tlačítkové rozhraní a připojená tlačítka mohou v systému LUXORliving spouštět funkce stejně jako jiné spouštěče.

Termostat ukazuje jinou teplotu, než je v místnosti. Dá se to opravit?
Ano, v parametrech termostatu v LUXORplug je vyrovnání místnosti, kterým se měření teploty dodatečně koriguje.

Jak termostat sejmu ze zdi, například při malování?
Šroubovákem uvolníte čelní desku v bočních a spodních otvorech, otevřete západky vpravo a vlevo a sejmete horní díl. Pak rozpojíte konektor, stisknete nosič desky plošných spojů nahoře a dole a vyjmete ho dopředu.

Lze termostat použít pro elektrické topení?
Termostat sám nic nespíná. Pro elektrické topení je v systému LUXORliving určen topný aktor pod omítku LUXORliving E1, který může sám pracovat jako regulátor teploty místnosti nebo jako přídavný stupeň topení.

Co se stane, když vypadne systémová centrála?
Systém LUXORliving má decentralizovanou inteligenci, takže základní funkce ovládané přímo z prvků zůstávají zachovány. Časové programy, scény a ovládání z aplikace však na centrále závisí.
