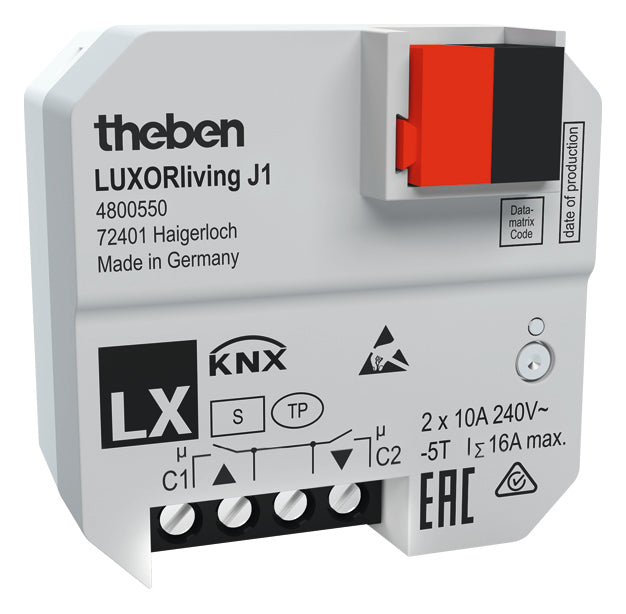

THEBEN 4800550 LUXORliving J1 Žaluziový aktor 1násobný pod omítku

Chcete jednu žaluzii, roletu nebo střešní výlez zapojit do systému LUXORliving přímo v krabici u okna a ponechat přitom běžné tlačítko? LUXORliving J1 je jednonásobný žaluziový aktor pod omítku, který se vejde do standardní instalační krabice. Řídí jeden pohon na síťové napětí, napájí se ze sběrnice a má dva binární vstupy pro tlačítka, vypínače, okenní kontakt nebo teplotní čidlo. Už z výroby jimi pohon ovládáte nahoru a dolů, takže zapojení vyzkoušíte ještě před programováním.

Je to pro mě?

Ano, pokud:

• máte v krabici u okna kabel sběrnice LUXORliving a chcete řídit jednu žaluzii, roletu nebo markýzu
• chcete zachovat stávající konvenční tlačítka nebo vypínače
• řídíte střešní výlez nebo větrací klapku na síťové napětí
• chcete k aktoru připojit okenní kontakt
• chcete měřit teplotu místnosti nebo podlahy čidlem na vstupu I2
• chcete funkci pohonu vyzkoušet hned po zapojení, bez programování

Ne, zvolte jiný model, pokud:

• k oknu nevede kabel sběrnice, pak zvolte rádiový LUXORliving J1 S RF a systém doplňte o mediální spojku LUXORliving RF1
• chcete řídit více pohonů z rozvaděče, pak zvolte LUXORliving J4 nebo LUXORliving J8
• přecházíte ze systému LUXOR a chcete ponechat tlačítka s diodovými moduly, pak zvolte LUXORliving J4-6
• v krabici potřebujete místo stínění spínat světlo nebo spotřebič, pak zvolte LUXORliving S1

Hlavní vlastnosti

• 1 kanál pro 1 pohon, dva spínací kontakty pro směr nahoru a dolů
• spínací výkon 10 A při 240 V AC, indukční zátěž 5 A
• elektronika napájená ze sběrnice
• 2 binární vstupy pro bezpotenciálové kontakty, vstup I2 i pro teplotní čidlo
• vstupy z výroby přiřazené výstupu pro test funkce před programováním
• integrované sledování teploty pro vyšší provozní bezpečnost, například při přetížení
• montáž do krabice pod omítku, rozměry 44,4 x 48,6 x 32,3 mm

Co produkt umí

Aktor řídí žaluzii, roletu, markýzu, sluneční a pohledovou clonu, střešní výlez nebo větrací klapku. V programu LUXORplug zvolíte pro kanál druh stínění a nastavíte dobu jízdy, korekci doby jízdy při jízdě nahoru, dobu natočení lamel, u markýzy napnutí látky a účast na funkcích meteostanice LUXORliving. Kanál se může účastnit skupin, časových programů a scén v aplikaci LUXORplay, poplachu větru, deště a mrazu, soumrakové funkce i sluneční ochrany.

Na vstupy I1 a I2 připojíte bezpotenciálová tlačítka, vypínače nebo okenní kontakt. Ve stavu z výroby ovládají vlastní pohon nahoru a dolů bez parametrizace, v LUXORplug nebo v ETS lze toto přiřazení změnit a vstupy použít i pro jiné funkce systému, například spínání nebo stmívání. Na vstup I2 lze připojit teplotní čidlo. Systém pak měří teplotu v rozsahu -5 až +45 °C, žádanou teplotu nastavíte jen v aplikaci LUXORplay.

Ovládání a komunikace

Aktor je účastníkem dvouvodičové sběrnice LUXORliving podle standardu KNX a napájí se z ní při napětí 21 až 32 V DC s odběrem nejvýše 4 mA. Do provozu ho uvedete bezplatným programem LUXORplug, v klasické instalaci KNX se programuje v ETS. Do domácí sítě systém připojuje centrála LUXORliving IP1, přes kterou pohon ovládáte aplikací LUXORplay, hlasem přes Amazon Alexa nebo Google Home a automatikou systému.

Instalace a použití

Aktor se montuje do běžné krabice pod omítku podle DIN 49073. Připojuje se sběrnice, vodiče vstupů I1 a I2, nulový vodič a fáze a vývody k motoru. Připojovací průřez je 4 mm². Přívodní vodiče vstupů mají délku 25 cm a kabel ke vstupům smí mít nejvýše 3 m.

Aktor je určen pro bytovou i objektovou výstavbu, například kancelářské a veřejné budovy nebo hotely, do uzavřených suchých prostor.

Kde najde využití

• okno se žaluzií nebo roletou, kde je v krabici kabel sběrnice
• střešní výlez nebo větrací klapka řízená ze systému LUXORliving
• místnost, kde aktor zároveň předává teplotu z podlahového čidla
• okna s okenním kontaktem, kde se nemá stínění spouštět automaticky při otevřeném okně
• kanceláře a hotelové pokoje s jedním pohonem stínění na okno

Důležité před nákupem

• Přístroj musí být jištěn předřazeným jističem typu B nebo C podle EN 60898-1 s jmenovitým proudem nejvýše 10 A a zkratovou schopností 6 kA.
• Spínací výkon je 10 A při 240 V AC, pro indukční zátěž 5 A. Proud pohonu porovnejte s údajem na štítku motoru.
• Aktor používá bistabilní relé, která mohou silným otřesem při přepravě změnit stav. Nejprve připojte napětí sběrnice a teprve potom napájejte výstupy, jinak hrozí poškození připojených spotřebičů.
• Na vstupy připojujte jen bezpotenciálové kontakty. Síťové ani jiné cizí napětí na ně nepatří a vstupy více přístrojů se nesmějí propojit.
• Mezi síťovým napětím a sběrnicí či vstupy zajistěte izolaci nejméně 5,5 mm a instalujte bezpečně proti dotyku.
• Připojení různých fází není dovoleno. Bezpečné malé napětí SELV lze spínat, jen když SELV spínají oba kontakty.
• Minimální zátěž je 5 V DC a 10 mA.
• Nejkratší trvalý spínací interval je 0,3 s. Při provozu krok a stop může být 0,1 s, pokud po druhém sepnutí následuje pauza nejméně 0,3 s.
• Systém LUXORliving potřebuje centrálu LUXORliving IP1 a napájecí zdroj LUXORliving P640.
• Provozní teplota je -5 až +45 °C. Montáž smí provést jen elektrikář po odpojení síťového napětí.

Časté dotazy

Potřebuje LUXORliving J1 vlastní síťové napájení?
Provozním napětím aktoru je napětí sběrnice. Síťové napětí se připojuje k výstupu, který spíná pohon.

Jaká teplotní čidla mohu připojit na vstup I2?
Teplotní čidlo pod omítku 9070496, podlahové čidlo 9070321 nebo teplotní čidlo s krytím IP65 9070459.

Jak hluboká krabice je potřeba?
Aktor má hloubku 32,3 mm a montuje se do běžné krabice podle DIN 49073. Počítejte i s místem pro tlačítko a vodiče.

Podporuje aktor šifrovanou komunikaci?
V systému LUXORliving podporují šifrovanou komunikaci zatím jen rádiové komponenty. LUXORliving J1 komunikuje po kabelu sběrnice, šifrování má rádiová verze LUXORliving J1 S RF.

Jaké napětí je na binárních vstupech?
Kontaktní napětí vstupů je 3,3 V a kontaktní proud 0,5 mA.

Kolik přístrojů může mít systém LUXORliving?
Nejvýše 128 přístrojů na sběrnici a 64 rádiových přístrojů.
