THEBEN 4800868 LUXORliving RF1 Mediální spojka RF a TP pod omítku

Přístavba, zimní zahrada nebo místnost, kam už nevede sběrnicový kabel, nemusí v chytré instalaci zůstat stranou. LUXORliving RF1 je mediální spojka, která propojí bezdrátové prvky LUXORliving jedné rádiové linie s drátovou sběrnicí systému. Rádiové aktory a tlačítka pak v LUXORplug nastavíte stejně jako drátové prvky a ovládáte je z jedné aplikace.

Je to pro mě?

Ano, pokud:

• máte drátovou instalaci LUXORliving a chcete ji rozšířit o bezdrátové prvky bez nových kabelů
• chcete použít rádiové aktory LUXORliving pod omítku pro spínání, stmívání nebo žaluzie
• rádiové prvky dosáhnou na spojku umístěnou centrálně v domě
• pro spojku máte běžnou krabici pod omítku v suchém vnitřním prostoru
• chcete šifrovanou rádiovou komunikaci KNX Secure
• počet bezdrátových prvků v projektu nepřekročí 64

Ne, zvolte jiný model, pokud:

• nestavíte na systému LUXORliving a celou instalaci KNX navrhujete v ETS, pak zvolte mediální spojku THEBEN 9070868 TP-RF KNX

Spojka sama nic nespíná. Doplňte ji o rádiové aktory podle úlohy:

• spínání jednoho okruhu: rádiový spínací aktor THEBEN 4800621 LUXORliving S1 S RF
• žaluzie nebo roleta: THEBEN 4800651 LUXORliving J1 S RF
• stmívání: THEBEN 4800671 LUXORliving D1 S RF

Hlavní vlastnosti

• propojuje rádiové prvky LUXORliving jedné rádiové linie se sběrnicí TP
• rádiové rozhraní KNX RF v pásmu ISM 868,3 MHz, vysílací výkon 6 dBm
• podpora dlouhých rámců pro KNX Secure a rychlejší nahrávání velkých aplikací
• dosah v budově až 30 m za dobrých podmínek
• funkce opakovače pro zvětšení dosahu
• napájení ze sběrnice s odběrem nejvýše 4 mA, bez dalšího napájecího zdroje
• montáž do krabice pod omítku
• tlačítka a LED pro ruční řízení směrování na straně TP i RF

Co produkt umí

Spojka přenáší rádiové signály mezi jednosměrnými i obousměrnými rádiovými prvky a drátovými komponentami sběrnice. Je základním rádiovým prvkem systému: v LUXORplug se jí při načtení automaticky přidělí adresa domény a rádiové prvky přiřazené k této spojce spolu v rámci domény komunikují.

Podporuje dlouhé rámce, které vyžaduje zabezpečená komunikace KNX Secure, a zároveň díky nim zrychluje nahrávání velkých aplikací. Funkce opakovače znovu vyšle přijaté telegramy a zvětší tak dosah.

Šifrovanou komunikaci podporují v systému LUXORliving zatím jen rádiové komponenty. Pokud projekt obsahuje prvky se šifrovanou komunikací, je nutné heslo projektu, které chrání komunikační klíče a zadává se při otevření projektu.

Ovládání a komunikace

Na rozdíl od ostatních rádiových prvků najde LUXORplug spojku RF1 při načtení instalace nebo ručním vyhledáním. Ostatní rádiové prvky přidáte ručně z katalogu se sériovým číslem a klíčem FDSK, nebo rychleji načtením QR kódu kamerou. Adresy a doména se rádiovým prvkům přidělí až při programování. V čistém systému KNX se spojka programuje v ETS.

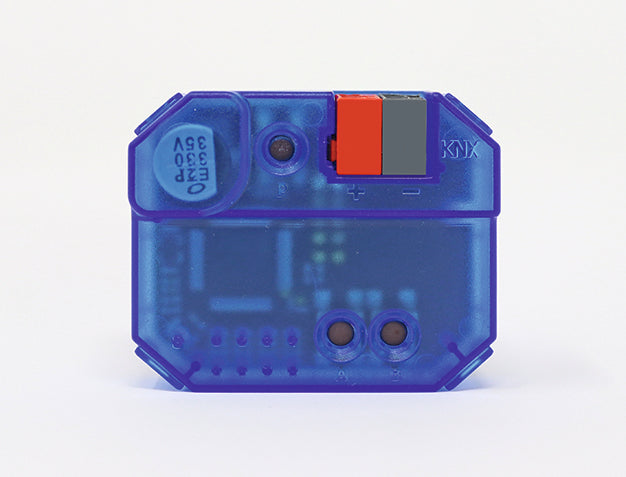

Na přístroji jsou dvě tlačítka pro ruční ovládání. Pro stranu TP i RF jimi zapnete nebo vypnete směrování skupinových telegramů a směrování telegramů pro správu včetně broadcastu. Krátký stisk tlačítka A nebo B směrování přepne a stav ukazují dvojice LED: na straně TP LED 1 a 2 u skupinových telegramů a LED 3 a 4 u telegramů pro správu, na straně RF LED 5 a 6 a LED 7 a 8, u RF navíc včetně systémového broadcastu. Programovací tlačítko s červenou LED slouží k nastavení fyzické adresy.

Instalace a použití

Spojka se montuje do běžné krabice pod omítku podle DIN 49073 a napájí se ze sběrnice o napětí 21 až 32 V DC. Sběrnicový kabel připojíte do sběrnicové svorky se správnou polaritou a svorku nasadíte na přístroj. Pracovní teplota je -5 až +45 °C.

Místo montáže volte podle dosahu prvků, které se mají se spojkou propojit. Za dobrých podmínek je dosah uvnitř budovy až 30 m, v nepříznivých případech jen několik metrů a ve volném prostoru až 100 m. Signál málo tlumí dřevo, sádrové příčky bez kovové mřížky a sklo, středně zdivo a voda, silně beton, pokovené sklo a sádra s kovovou mřížkou a nejvíce kov.

Spojku umístěte co nejdál od velkých kovových ploch, jako jsou dveře, zárubně, rozvaděče nebo hliníkové rolety, a od elektronických transformátorů, předřadníků, mikrovln, motorů, bezdrátových telefonů a zařízení Wi-Fi. Signál má procházet stěnami nejkratší cestou a přístroj nepatří k podlaze ani do kovové skříně.

Kde najde využití

• rozšíření drátové instalace LUXORliving o přístavbu nebo zimní zahradu
• doplnění aktorů do míst, kam nelze dotáhnout sběrnicový kabel
• rekonstrukce, kde se nechce sekat do hotových stěn
• bytové domy, kanceláře, veřejné budovy a hotely s instalací LUXORliving

Důležité před nákupem

• Spojka je prvek drátového systému LUXORliving. Pro provoz potřebuje sběrnici s napájecím zdrojem LUXORliving P640 a pro ovládání z aplikace systémovou centrálu LUXORliving IP1.
• V systému je vhodné mít co nejméně spojek, ideálně jednu, umístěnou centrálně tak, aby na ni dosáhly všechny rádiové prvky. Na vzdálenější prvky dosáhnete pomocí rádiových prvků nastavených jako opakovač.
• Pokud použijete dvě a více spojek, musí být navzájem v dosahu. Bez toho není zaručena bezkolizní rádiová komunikace.
• Celá instalace může mít nejvýše 15 mediálních spojek. Do projektu lze zařadit nejvýše 64 rádiových prvků, spojky se do tohoto počtu nepočítají.
• Funkci opakovače nezapínejte plošně u všech prvků. Nastavuje se cíleně podle rozmístění prvků a síly signálu.
• K uvedení do provozu se zabezpečením potřebujete klíč FDSK ze štítku na přístroji. Uschovejte ho, při jeho ztrátě ho nelze obnovit a spojku pak lze uvést do provozu jen bez zabezpečení.
• Prvek naprogramovaný v jednom projektu nelze použít v jiném. Klíč FDSK se při programování nahradí a zpět ho vrátí až master reset. U spojky se tlačítko při master resetu uvolní až ve chvíli, kdy se rozsvítí přijímací LED.
• Přístroj je určen pouze do uzavřených suchých prostor, má krytí IP20 a třídu ochrany III.
• Montáž smí provádět pouze elektrikář, před montáží odpojte síťové napětí.

Časté dotazy

Potřebuji spojku i pro jediný rádiový aktor?
V drátovém systému LUXORliving ano. Spojka je základní rádiový prvek, přes který se bezdrátové prvky dostanou na sběrnici.

Jak do projektu přidám bezdrátové prvky?
Buď je přetáhnete z katalogu v LUXORplug a ručně zadáte sériové číslo a klíč FDSK, nebo načtete QR kód ze spodní strany prvku kamerou. Obojí se tím vyplní automaticky.

Jak ukončím ruční ovládání na spojce?
Dlouhým stiskem tlačítka A nebo B. Krátké stisky přepínají směrování, dlouhý stisk ruční ovládání ukončí.

Musím pro master reset sahat na přístroj?
Nemusíte. V ladicím režimu Debugmode lze v LUXORplug provést master reset každého rádiového prvku přímo ze seznamu zařízení, bez fyzického zásahu. Režim se zobrazí po pětinásobném kliknutí na slovo Nastavení.

Potřebuji k uvedení do provozu internetový router?
Nutný není, doporučuje se ale spojení přes router. Počítač s LUXORplug se může připojit i přímo k systémové centrále IP1 síťovým propojením LAN. Pro pozdější ovládání aplikací LUXORplay je internetový router povinný.

Jak najdu už namontovaný rádiový aktor?
Naprogramované spínací, žaluziové a stmívací aktory mají v LUXORplug funkci identifikace. Po aktivaci lupy v seznamu zařízení krátce zaspínají a prozradí, kde jsou.
