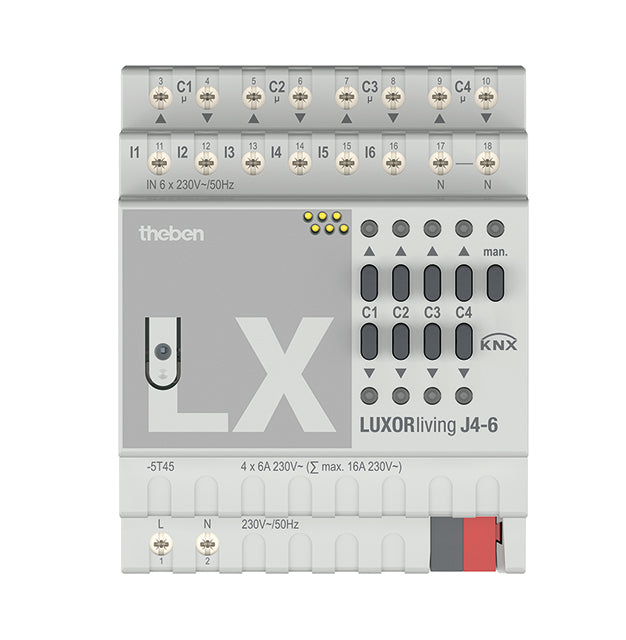

THEBEN 4800451 LUXORliving J4-6 Žaluziový aktor 4násobný se 6 vstupy 230 V na DIN lištu

Máte v domě starší řízení stínění LUXOR a chcete přejít na chytrou elektroinstalaci LUXORliving bez nového kabelu k oknům? LUXORliving J4-6 je kompaktní čtyřnásobný žaluziový aktor na DIN lištu, který nahrazuje moduly LUXOR 408 S a LUXOR 409. Kromě čtyř výstupů pro pohony má šest vstupů 230 V, na které připojíte stávající konvenční tlačítka i s jejich diodovými moduly. Stávající rozvody v místnostech tak zůstanou beze změny a pohony pak ovládáte tlačítky, aplikací LUXORplay nebo automatikou systému LUXORliving.

Je to pro mě?

Ano, pokud:

• modernizujete systém LUXOR a chcete ponechat stávající tlačítka, kabely i diodové moduly
• v rozvaděči nahrazujete moduly LUXOR 408 S a LUXOR 409 a chcete zachovat stejnou šířku
• potřebujete pro každý ze čtyř pohonů vlastní tlačítko a k tomu centrální nebo skupinové ovládání
• tlačítka pracují se síťovým napětím 230 V
• všechny pohony na aktoru mohou být napájeny z jedné fáze
• chcete ruční ovládání pohonů přímo na aktoru, i bez napětí sběrnice

Ne, zvolte jiný model, pokud:

• potřebujete bezpotenciálové výstupy nebo pohony na různých fázích, pak zvolte LUXORliving J4, u kterého lze spínat libovolnou fázi
• stavíte nový systém a tlačítka připojíte přes tlačítková rozhraní, pak zvolte LUXORliving J4 nebo pro osm pohonů LUXORliving J8
• chcete řídit jeden pohon z instalační krabice u okna, pak zvolte LUXORliving J1
• k oknu nevede kabel sběrnice, pak zvolte rádiový LUXORliving J1 S RF a systém doplňte o mediální spojku LUXORliving RF1

Hlavní vlastnosti

• 8 reléových výstupů pro 4 pohony s povely nahoru a dolů
• 4 vstupy pro jednotlivé ovládání pohonů a 2 vstupy pro centrální nebo skupinové ovládání, všechny na síťové napětí
• vstupy rozlišují plnou a poloviční vlnu, proto fungují se stávajícími diodovými moduly LUXOR
• spínací výkon 6 A na kanál, celkem 16 A, při 230 V AC a cos φ 1
• napájení 230 V AC, 50 Hz, pohotovostní příkon pod 0,2 W, odběr ze sběrnice pod 10 mA
• ruční ovládání na přístroji i bez napětí sběrnice, LED stavu nahoru a dolů pro každý kanál
• šířka 4 TE, montáž na DIN lištu

Co produkt umí

Pro jedno dvojité tlačítko nahoru a dolů stačí jediný vstup aktoru. Vstup rozlišuje plnou a poloviční vlnu síťového napětí, plná vlna znamená povel nahoru a poloviční povel dolů, proto musí být u tlačítka zapojený diodový modul. Vstupy I1 až I4 jsou pevně přiřazené výstupům C1 až C4 a ovládají jízdu nahoru a dolů i krok a zastavení. Vstupy I5 a I6 ovládají libovolné žaluziové kanály nebo skupiny žaluzií, takže poslouží jako centrální nebo skupinové tlačítko pro stínění.

Výstupy mají stejné funkce a parametry jako žaluziové aktory LUXORliving J4 a J8. V programu LUXORplug zvolíte pro každý kanál žaluzii, roletu nebo markýzu a nastavíte dobu jízdy, korekci doby jízdy při jízdě nahoru, dobu natočení lamel, u markýzy napnutí látky a účast na funkcích meteostanice LUXORliving. Ke kanálu lze v programu LUXORplug přiřadit okenní kontakt připojený přes tlačítkové rozhraní nebo binární vstup, který při otevřeném okně zablokuje automatické jízdy, a pohony lze zapojit do poplachu větru, deště a mrazu, soumrakové funkce i sluneční ochrany.

Ovládání a komunikace

Aktor je účastníkem sběrnice LUXORliving, která pracuje podle standardu KNX. Do provozu ho uvedete bezplatným programem LUXORplug, v klasické instalaci KNX se programuje v ETS. Do domácí sítě systém připojuje centrála LUXORliving IP1, přes kterou pohony ovládáte aplikací LUXORplay, časovými programy a scénami.

Tlačítko man. na aktoru zapíná nucený provoz. Když svítí jeho LED, výstupy reagují jen na tlačítka kanálů C1 až C4 na přístroji, povely ze sběrnice i ze vstupů I1 až I6 se neprovádějí. Dalším stiskem se aktor vrátí do běžného provozu. U rolety jedno stisknutí tlačítka kanálu spustí jízdu a další ji zastaví, u žaluzie krátké stisknutí natočí lamely o krok a dlouhé spustí jízdu.

Instalace a použití

Aktor se montuje na DIN lištu a má stejnou šířku jako předchozí moduly LUXOR. Svorky přijmou plný vodič 0,5 až 6 mm² a lanko s dutinkou 0,5 až 4 mm². Vedení ke vstupům smí mít nejvýše 100 m kabelu NYM. Napájecí napětí dovoluje toleranci plus 10 a minus 15 %.

Aktor je určen pro bytovou výstavbu a menší kancelářské a účelové budovy, provoz jen v uzavřených suchých prostorách.

Připojovací svorky

Kde najde využití

• přechod domu se systémem LUXOR na LUXORliving bez nových kabelů k tlačítkům
• výměna modulů LUXOR 408 S a LUXOR 409 ve stávajícím rozvaděči
• rolety a žaluzie ovládané jednotlivými tlačítky u oken a centrálním tlačítkem u vstupu
• skupinové ovládání stínění na jedné fasádě nebo v jednom podlaží
• doplnění meteostanice a sluneční ochrany do stávajícího stínění

Důležité před nákupem

• Reléové výstupy nejsou bezpotenciálové. Spínají fázi L napájecího napětí aktoru, takže všechny připojené pohony jsou napájeny z této jedné fáze. Při přechodu z LUXOR na LUXORliving to ověřte.
• Vstupy fungují jen s diodovým modulem 9070367. Pokud tlačítka diodový modul nemají, je nutné ho doplnit.
• Vstupy jsou na fázi nezávislé a mohou být ovládány i z různých fází. Fázové omezení se týká jen výstupů.
• Vstupy I5 a I6 ovládají jen žaluziové kanály a skupiny žaluzií. Pro spínání, stmívání, scény, paniku, dveřní kontakt ani stav je použít nelze.
• Přístroj musí být jištěn předřazeným jističem typu B nebo C podle EN 60898-1 s jmenovitým proudem nejvýše 16 A a zkratovou schopností 6 kA.
• Spínací výkon je 6 A na kanál a 16 A pro celý přístroj při 230 V AC a cos φ 1. Minimální zátěž je 230 V a 10 mA.
• Kromě aktorů potřebuje systém LUXORliving centrálu LUXORliving IP1 se šířkou 2 TE a napájecí zdroj LUXORliving P640 se šířkou 4 TE. V rozvaděči proto počítejte s dalšími 6 TE.
• Napájení je 230 V AC při 50 Hz.
• Provozní teplota je -5 až +45 °C, krytí IP 20 a třída ochrany II při správné montáži.
• Montáž smí provést jen elektrikář. Před montáží i demontáží odpojte síťové napětí.

Časté dotazy

Kolik místa v rozvaděči zabere náhrada systému LUXOR?
Příklad pro 12 pohonů: sestava LUXOR 408 S a dva moduly LUXOR 409 zabírá 12 TE. Tři aktory LUXORliving J4-6 zaberou také 12 TE, k tomu centrála IP1 a zdroj P640 dalších 6 TE.

Proč stačí na dvojité tlačítko jeden vstup?
Diodový modul u tlačítka propouští podle stisknuté klávesy plnou nebo poloviční vlnu a aktor podle toho pozná povel nahoru nebo dolů. Diodový modul lze zapojit v libovolném směru.

Mohu stávající diodové moduly LUXOR použít dál?
Ano, vstupy jsou s diodovými moduly řízení LUXOR kompatibilní.

Jaké napětí sběrnice aktor potřebuje?
Pracuje se sběrnicovým napětím KNX 21 až 32 V DC a jde o účastníka sběrnice typu TP1-256.

Zabere meteostanice v rozvaděči další místo?
V systému LUXOR potřeboval modul počasí 411 v rozvaděči vlastní místo. Sestava LUXORliving pro 12 pohonů s meteostanicí zabere v rozvaděči stejné místo jako bez ní: tři aktory J4-6, centrálu IP1 a zdroj P640.

Podporuje aktor šifrovanou komunikaci?
V systému LUXORliving podporují šifrovanou komunikaci zatím jen rádiové komponenty. Tento aktor komunikuje po kabelu sběrnice.
