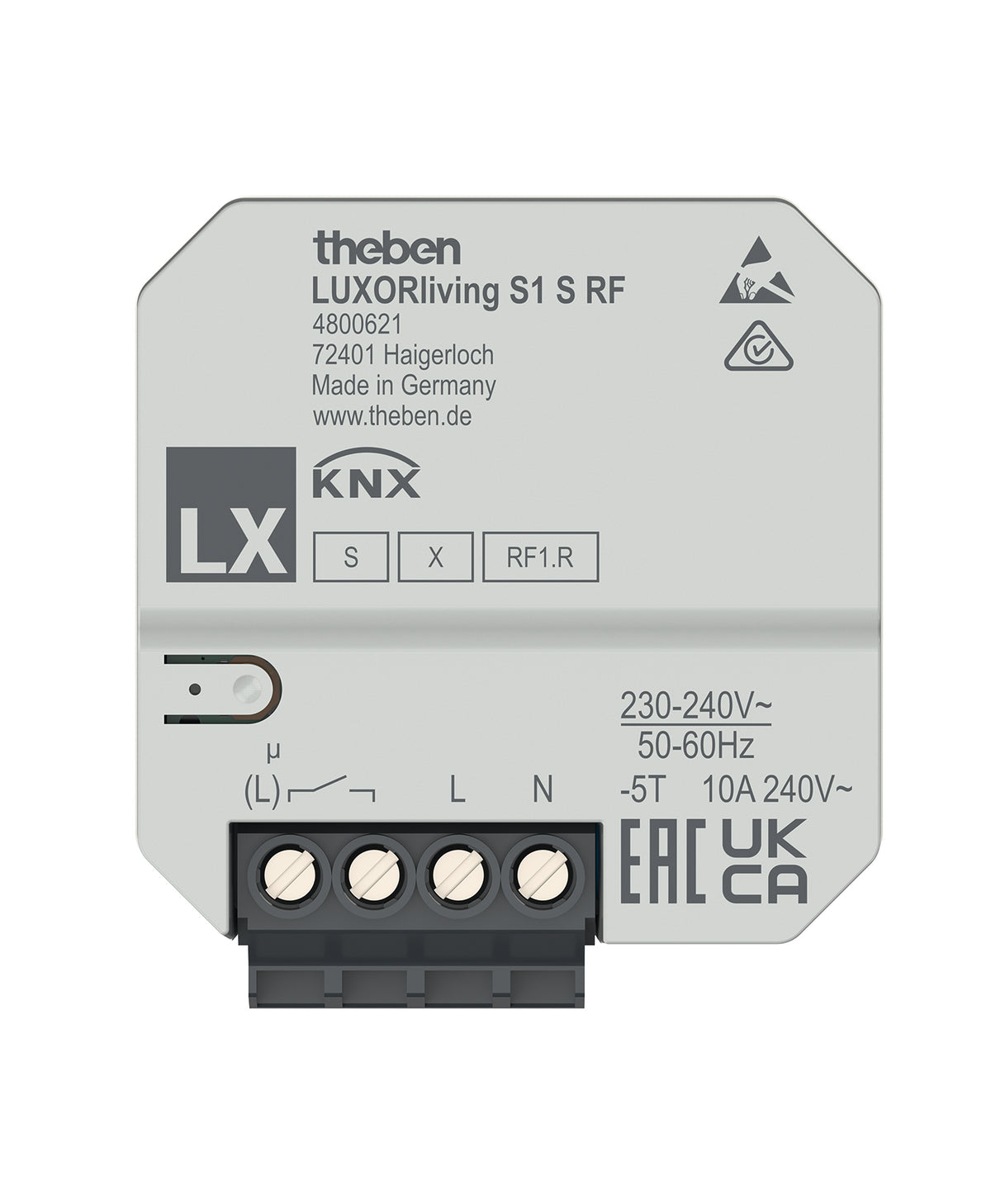

THEBEN 4800621 LUXORliving S1 S RF Rádiový spínací aktor 1násobný pod omítku, kapacitní zátěž

Potřebujete do systému LUXORliving připojit světlo v místě, kam nevede sběrnicový kabel? THEBEN LUXORliving S1 S RF je rádiový spínací aktor pod omítku, který se vejde do běžné instalační krabice za stávající vypínač. Se systémem komunikuje šifrovaně rádiem podle standardu KNX RF, napájí se ze sítě a spíná okruh relé, které zvládá i kapacitní zátěž LED svítidel. Na jeho dva vstupy připojíte běžná tlačítka, spínače nebo teplotní čidlo a ještě před naprogramováním jimi ovládáte výstup.

Je to pro mě?

Ano, pokud:

• rozšiřujete systém LUXORliving o okruh, ke kterému nevede sběrnice
• dodatečně automatizujete osvětlení bez sekání nových drážek pro sběrnici
• v instalační krabici máte fázi i nulový vodič
• chcete zachovat stávající tlačítko nebo spínač a připojit ho k aktoru
• potřebujete v místnosti měřit teplotu přes připojené teplotní čidlo
• spínáte jeden okruh s LED svítidly, žárovkami nebo zářivkami

Ne, zvolte jiný model, pokud:

• do krabice vede sběrnicový kabel, pak zvolte drátový aktor LUXORliving S1 s kontaktem 16 A
• spínáte víc okruhů centrálně z rozvaděče, pak zvolte LUXORliving S4
• chcete světlo rádiem stmívat, pak zvolte rádiový stmívací aktor LUXORliving D1 S RF
• ovládáte rádiem žaluzii nebo roletu, pak zvolte rádiový žaluziový aktor LUXORliving J1 S RF

Hlavní vlastnosti

• rádiová komunikace KNX RF1.R na 868,3 MHz, šifrovaná
• 1 kanál se spínacím kontaktem 10 A při 240 V AC a účiníku 1
• náběhový proud až 740 A po dobu 200 µs, LED zátěž až 600 W
• 2 binární vstupy pro bezpotenciálové kontakty, vstup I2 i pro teplotní čidlo
• napájení ze sítě 230 až 240 V AC, příkon v pohotovosti přibližně 0,4 W
• vestavěné hlídání teploty pro vyšší bezpečnost například při přetížení
• nastavitelná funkce opakovače pro prodloužení dosahu
• montáž do běžné instalační krabice pod omítku

Co produkt umí

Aktor spíná jeden výstup. V LUXORplug nastavíte, zda se má chovat jako spínací, nebo rozpínací, a vyberete funkci. Spínání zapíná a vypíná s volitelným zpožděním, impuls sepne výstup na nastavenou dobu a pro chodby a sklepy je k dispozici schodišťové a sklepní světlo, které samo zhasne a může na to předem upozornit.

Tlačítka nebo spínače na vstupech mohou v systému spínat, stmívat nebo ovládat žaluzie i jiných přístrojů. Z výroby jsou vstupy přiřazené k výstupu aktoru a vstup I1 umožní ruční ovládání bez jakéhokoli nastavení. Přiřazení později změníte v LUXORplug nebo v ETS. S teplotním čidlem na vstupu I2 aktor hlásí systému teplotu místnosti, požadovanou teplotu pak nastavujete jen v aplikaci LUXORplay.

Každý rádiový přístroj LUXORliving může pracovat jako opakovač a přijaté telegramy znovu vyslat, aby se signál dostal i ke vzdálenějším přístrojům. Funkci zapnete v seznamu zařízení v LUXORplug, ale jen u přístrojů, které jsou pro to vhodně umístěné. Vestavěné hlídání teploty zvyšuje bezpečnost provozu například při přetížení.

Ovládání a komunikace

Aktor vysílá na frekvenci 868,3 MHz podle standardu KNX RF1.R s výkonem pod 10 mW. V drátovém systému LUXORliving ho se sběrnicí propojí mediální spojka LUXORliving RF1. Rádiovou komunikaci lze šifrovat a projekt se šifrovanými přístroji je pak chráněný projektovým heslem, které se zadává při otevření projektu v LUXORplug. Při použití v systému KNX se aktor programuje v ETS.

Výstup ovládáte tlačítkem připojeným k aktoru, ostatními tlačítky a tlačítkovými ovladači v systému nebo aplikací LUXORplay pro iOS, Android a Windows, pro kterou je nutná centrála LUXORliving IP1. Kanál můžete zařadit do skupin, scén, časových programů i simulace přítomnosti.

Instalace a použití

Aktor se montuje do běžné instalační krabice pod omítku podle DIN 49073 a rozměry má 44,4 x 48,6 x 24,9 mm. Připojovací průřez je 4 mm². Fázi a nulový vodič zapojte správně podle schématu, aktor spíná v průchodu nulou a bez správné polarity L a N nepracuje bezchybně. Spínat se smí jen fáze napájecího napětí aktoru. Okruh jistěte jističem typu B nebo C nejvýše 10 A se zkratovou schopností 6 kA.

Rádiové přístroje se při načítání zařízení v LUXORplug nenajdou automaticky. Do seznamu je přidáte z katalogu s ručně zadaným sériovým číslem a klíčem FDSK, nebo rychleji načtením QR kódu na spodní straně přístroje kamerou. Adresa a rádiová doména se aktoru přidělí až při programování. Po naprogramování ověříte kvalitu signálu symbolem dosahu v seznamu zařízení.

Dosah uvnitř budovy je za dobrých podmínek až 30 m, v nepříznivých případech jen několik metrů, ve volném prostoru až 100 m. Signál tlumí hlavně beton, železobeton, kov a pokovené sklo. Aktor proto neinstalujte do kovových skříní, například rozvaděčů, držte ho co nejdál od větších kovových ploch, jako jsou dveře, zárubně, rozvodnicové skříně nebo hliníkové rolety, a pokud možno ho neumisťujte u podlahy. Montáž smí provést jen elektrikář po odpojení napětí.

Kde najde využití

• dodatečné rozšíření drátového systému LUXORliving o okruhy bez sběrnice
• rekonstrukce bytů a domů, kde nechcete sekat nové drážky
• kanceláře, veřejné budovy a hotely
• místnosti, kde chcete spínat světlo a zároveň měřit teplotu

Důležité před nákupem

• Aktor potřebuje v krabici fázi i nulový vodič, napájí se ze sítě.
• V drátovém systému LUXORliving ho doplňte o mediální spojku LUXORliving RF1. Ideálně stačí jedna, umístěná uprostřed tak, aby na ni dosáhly všechny rádiové přístroje. K nastavení v programu LUXORplug potřebujete i systémovou centrálu LUXORliving IP1, přes kterou se počítač k instalaci připojuje.
• Vstupy jsou pod síťovým napětím. Před připojováním vstupů nebo jakoukoli prací na nich odpojte napájení aktoru 230 V.
• U nepoužitých vstupů neodstraňujte izolaci a jejich vodiče neodstřihávejte. Na vstupy nepřivádějte síťové ani jiné cizí napětí a vstupy několika přístrojů nepropojujte.
• Mezi síťovým napětím a vedením ke vstupům dodržte izolační vzdálenost nejméně 5,5 mm. Vedení ke vstupům smí být dlouhé nejvýše 3 m.
• Aktor naprogramovaný v jiném projektu musíte nejprve resetovat. Odpojte napájení, držte tlačítko pro fyzickou adresu, napájení obnovte a asi po 2 s tlačítko pusťte. LED zhasne a přístroj má opět svůj klíč FDSK.
• V jednom projektu může být nejvýše 64 rádiových přístrojů.
• Nejmenší zátěž je 230 V a 10 mA. Výkony pro světelné zdroje jsou typické hodnoty změřené na vybraných svítidlech.
• Třída ochrany II, provozní teplota -5 až +45 °C, jen do uzavřených suchých prostor.

Časté dotazy

Nahrazuje S1 S RF starší model?
Ano, jeho předchůdcem je LUXORliving S1 RF s objednacím číslem 4800620.

Jaká teplotní čidla mohu připojit?
Teplotní čidlo pod omítku 9070496, podlahové čidlo 9070321 nebo teplotní čidlo s krytím IP65 9070459.

Jak poznám, který aktor ve zdi ovládám?
U naprogramovaných přístrojů zapnete v LUXORplug identifikaci lupou. Aktor pak krátce spíná výstup, takže okruh poznáte podle blikajícího světla.

Co dělat, když se aktor při programování hlásí jako nedostupný?
U slabého signálu se může stát, že se přístroj napoprvé nenaprogramuje. Spusťte programování znovu, LUXORplug zkusí jen přístroje, které se nepovedly. Pokud to nepomůže, aktor resetujte a programujte znovu. Případně zlepšete umístění nebo zapněte opakovač na vhodném přístroji.

Lze aktor namontovat na DIN lištu?
Ano, s adaptérem RailFit H 9080090 pro montáž přístrojů pod omítku na DIN lištu. Do kovové skříně ani kovového rozvaděče ho ale neinstalujte.

Jaké světelné zdroje aktor sepne?
Žárovky a halogeny do 1800 W, zářivky s elektronickým předřadníkem do 1100 W, kompaktní zářivky do 300 W a LED zdroje do 2 W do 50 W.

LUXORliving S1 S RF nebo LUXORliving S1?

LUXORliving S1 S RF zvolte, pokud do krabice nedovedete sběrnici a máte v ní fázi i nulový vodič. LUXORliving S1 zvolte, pokud sběrnice do krabice vede a chcete vyšší spínací proud, dvojici kontaktů nebo spínat malé napětí.
