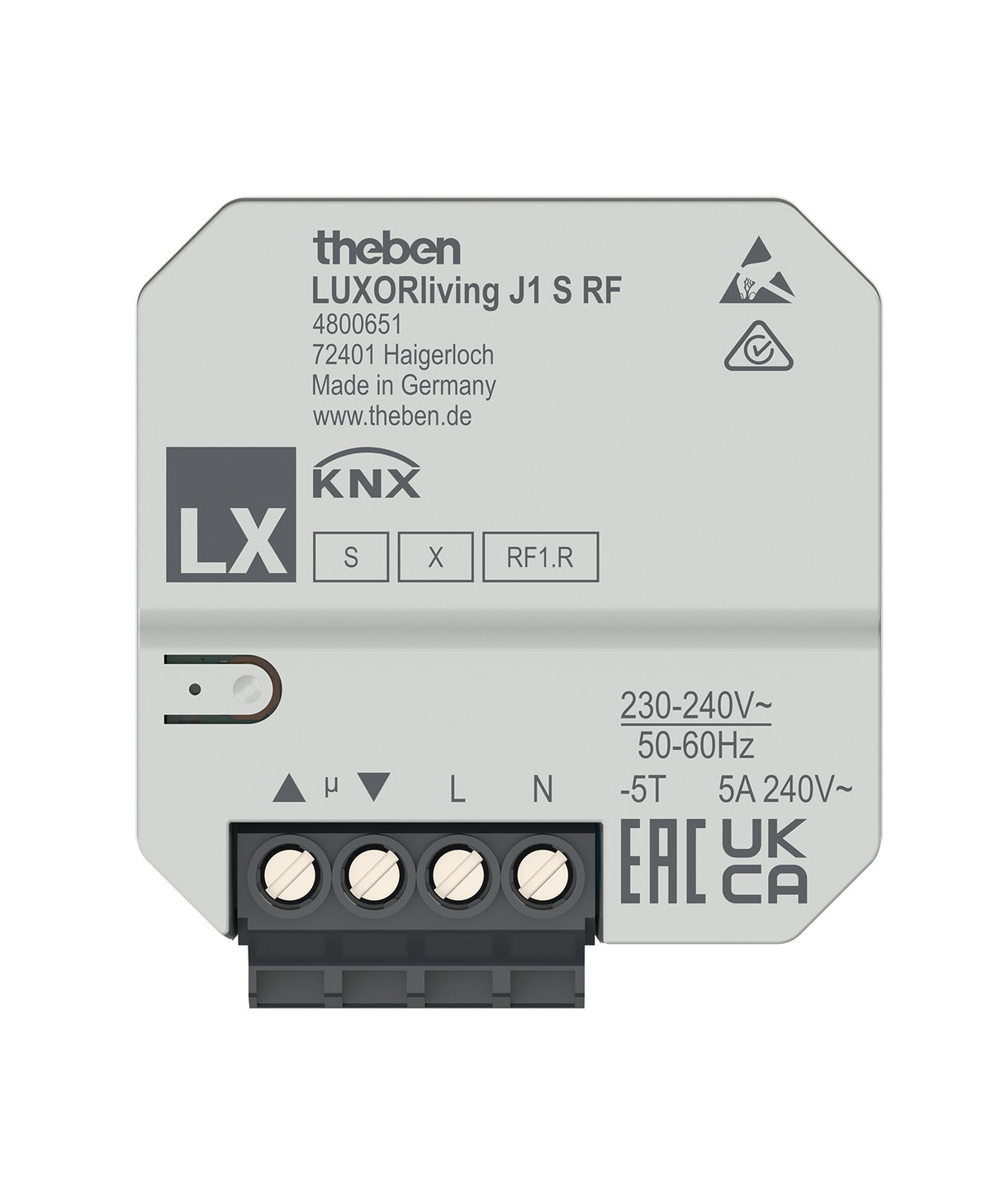

THEBEN 4800651 LUXORliving J1 S RF Rádiový žaluziový aktor 1násobný pod omítku

Chcete do systému LUXORliving doplnit žaluzii nebo roletu na místě, kam nevede kabel sběrnice? LUXORliving J1 S RF je jednonásobný rádiový žaluziový aktor pod omítku, který komunikuje šifrovaně rádiem KNX RF a vejde se do standardní instalační krabice za konvenční tlačítko. Napájí se ze sítě 230 až 240 V AC, řídí jeden pohon stínění, střešního výlezu nebo větrací klapky a má dva binární vstupy pro tlačítka, okenní kontakty nebo teplotní čidlo. Hodí se pro přístavby, zimní zahrady i dodatečné úpravy, kde chcete stínění doplnit bez dalšího kabelu sběrnice.

Je to pro mě?

Ano, pokud:

• k oknu nevede kabel sběrnice, ale v krabici máte fázi a nulový vodič
• rozšiřujete stávající systém LUXORliving o přístavbu nebo zimní zahradu
• chcete zachovat konvenční tlačítka a připojit je k aktoru
• vyžadujete šifrovanou rádiovou komunikaci se zabezpečením KNX Secure
• chcete měřit teplotu místnosti nebo podlahy čidlem na vstupu I2
• chcete funkci pohonu vyzkoušet hned po zapojení, bez programování

Ne, zvolte jiný model, pokud:

• v krabici máte kabel sběrnice a pohon potřebuje vyšší spínací výkon, pak zvolte LUXORliving J1 s 10 A
• chcete řídit více pohonů z rozvaděče, pak zvolte LUXORliving J4 nebo LUXORliving J8
• potřebujete rádiem spínat světlo místo stínění, pak zvolte LUXORliving S1 S RF

Hlavní vlastnosti

• 1 kanál pro 1 pohon, spínací kontakt 5 A při 240 V AC a cos φ 1
• napájení 230 až 240 V AC, 50 až 60 Hz, pohotovostní příkon přibližně 0,4 W
• rádio 868,3 MHz KNX RF1.R, vysílací výkon pod 10 mW
• šifrovaná komunikace, podpora KNX Secure s klíčem FDSK
• 2 binární vstupy pro bezpotenciálové kontakty, vstup I2 i pro teplotní čidlo
• sledování teploty pro vyšší provozní bezpečnost, například při přetížení
• integrovaná automatika větrání
• montáž do krabice pod omítku, rozměry 44,4 x 48,6 x 24,9 mm

Co produkt umí

Aktor řídí žaluzii, roletu, markýzu, sluneční a pohledovou clonu, střešní výlez nebo větrací klapku. V programu LUXORplug zvolíte pro kanál druh stínění a nastavíte dobu jízdy, korekci doby jízdy při jízdě nahoru, dobu natočení lamel, u markýzy napnutí látky a účast na funkcích meteostanice LUXORliving. Kanál se může účastnit skupin, časových programů a scén v aplikaci LUXORplay, poplachu větru, deště a mrazu, soumrakové funkce i sluneční ochrany.

Na vstupy I1 a I2 připojíte bezpotenciálová tlačítka, vypínače nebo okenní kontakty. Ve stavu z výroby ovládají vlastní pohon nahoru a dolů bez parametrizace, v LUXORplug nebo v ETS lze toto přiřazení změnit a vstupy použít i pro jiné funkce, například spínání nebo stmívání. Na vstup I2 lze připojit teplotní čidlo, systém pak měří teplotu a žádanou hodnotu nastavíte v aplikaci LUXORplay.

Ovládání a komunikace

Do drátového systému LUXORliving se rádiové přístroje připojují přes mediální spojku LUXORliving RF1, která je propojí se sběrnicí. V jednom projektu může být nejvýše 64 rádiových přístrojů. Aktor patří i mezi rádiové komponenty pro systém LUXORliving SMARTstart. Každý rádiový přístroj LUXORliving má nastavitelnou funkci opakovače, která pomůže dosáhnout na vzdálenější přístroje.

Do projektu aktor přidáte v LUXORplug načtením QR kódu na přístroji, kterým se převezme sériové číslo a klíč FDSK, nebo ručním zadáním obou údajů. Projekt se šifrovanými rádiovými přístroji musí mít heslo projektu, které chrání klíče komunikace. Při programování se klíč FDSK nahradí klíčem nástroje, takže naprogramovaný aktor lze do jiného projektu převést až po resetu do továrního nastavení.

Instalace a použití

Aktor se montuje do běžné krabice pod omítku podle DIN 49073. Připojuje se fáze a nulový vodič se správnou polaritou L a N, vodiče vstupů I1 a I2 a vývody k motoru. Připojovací průřez je 4 mm², přívodní vodiče vstupů mají délku 25 cm a kabel ke vstupům smí mít nejvýše 3 m.

Uvnitř budovy je za dobrých podmínek dosah rádia až 30 m, v nepříznivých případech jen několik metrů, ve volném prostoru až 100 m. Aktor neinstalujte do kovových skříní, pokud možno ani u podlahy, a držte ho co nejdál od větších kovových ploch, například zárubní nebo hliníkových rolet. Je určen pro bytovou i objektovou výstavbu, například kanceláře, veřejné budovy a hotely, do uzavřených suchých prostor.

Kde najde využití

• přístavba nebo zimní zahrada připojená k drátovému systému LUXORliving bez nového kabelu
• dodatečné řízení rolety nebo žaluzie u okna, kde je jen síťový přívod
• střešní výlez nebo větrací klapka v podkroví
• místnost, kde aktor zároveň předává teplotu z podlahového čidla
• hotelové pokoje a kanceláře s jedním pohonem stínění na okno

Důležité před nákupem

• Přístroj musí být jištěn předřazeným jističem typu B nebo C podle EN 60898-1 s jmenovitým proudem nejvýše 6 A a zkratovou schopností 6 kA.
• Spínací výkon je 5 A při 240 V AC a cos φ 1, minimální zátěž 230 V a 10 mA. Proud pohonu porovnejte s údajem na štítku motoru.
• V krabici musí být fáze i nulový vodič, aktor se napájí ze sítě. Pro správnou funkci dodržte polaritu L a N.
• Vstupy jsou pod síťovým napětím. Před připojením vstupů i před každým zásahem na nich přerušte napájení 230 V aktoru.
• Na vstupy připojujte jen bezpotenciálové kontakty, nikdy síťové napětí 230 V ani jiné cizí napětí. Vstupy více přístrojů se nesmějí propojit.
• U nepoužitých vstupů neodstraňujte izolaci a jejich vodiče neodstřihávejte.
• Mezi síťovým napětím a vstupy zajistěte izolaci nejméně 5,5 mm a instalujte bezpečně proti dotyku.
• Klíč FDSK je na štítku přístroje a na bezpečnostní kartě. Kartu uschovejte, štítky z přístroje pro nejvyšší bezpečnost odstraňte. Při ztrátě klíče jej nelze obnovit a uvedení do provozu je pak možné jen bez zabezpečení.
• Pro připojení k drátovému systému LUXORliving je potřeba mediální spojka LUXORliving RF1.
• Provozní teplota je -5 až +45 °C, krytí IP 20 a třída ochrany II při správné montáži. Montáž smí provést jen elektrikář.

Časté dotazy

Kolik mediálních spojek RF1 potřebuji?
Pokud možno jen jeden, umístěný centrálně tak, aby na něj dosáhly všechny rádiové přístroje. Při více spojkách musí být navzájem v dosahu, jinak není zaručena bezchybná rádiová komunikace.

Jak aktor po instalaci najdu v projektu?
Naprogramované rádiové přístroje lze v seznamu přístrojů v LUXORplug identifikovat funkcí lupy. Aktor se ozve krátkými spínacími intervaly.

Jak ověřím dosah rádia?
V LUXORplug lze po úspěšném naprogramování zjistit dosah pro každý rádiový přístroj symbolem dosahu.

Jak aktor vrátím do továrního nastavení?
Odpojte napájení, stiskněte a držte tlačítko fyzické adresy, znovu zapněte napájení a asi po 2 s tlačítko pusťte, LED zhasne. Reset lze provést i z programu LUXORplug.

Jaká teplotní čidla mohu připojit na vstup I2?
Teplotní čidlo pod omítku 9070496, podlahové čidlo 9070321 nebo teplotní čidlo s krytím IP65 9070459.

Který model aktor nahrazuje?
Předchůdcem je rádiový aktor LUXORliving J1 RF s objednacím číslem 4800650.
