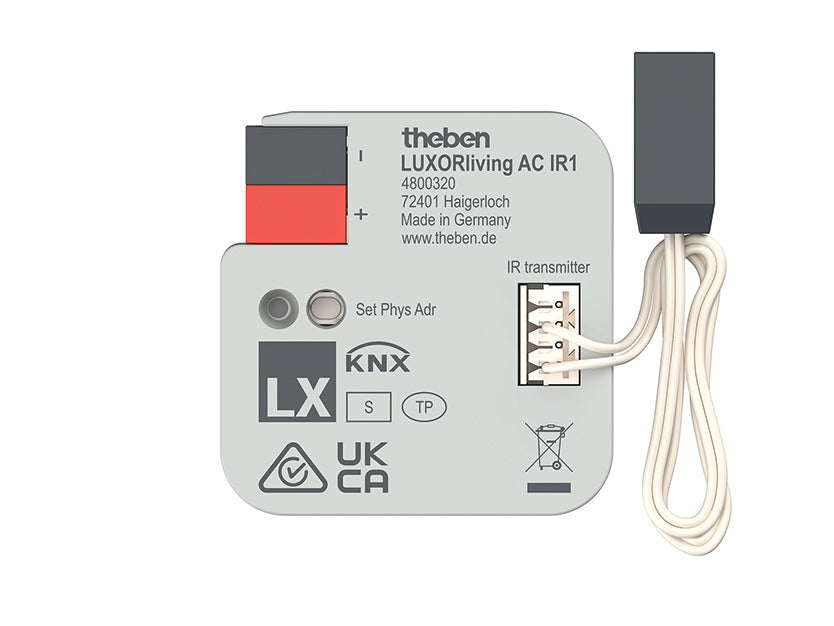

THEBEN 4800320 LUXORliving AC IR1 Brána pro ovládání klimatizací split

Klimatizace split se obvykle ovládá jen infračerveným dálkovým ovladačem, takže do chytré elektroinstalace bez dalšího prvku nezapadne. LUXORliving AC IR1 je brána, která převádí povely ze sběrnice systému LUXORliving na infračervené příkazy a posílá je přímo do vnitřní jednotky klimatizace. Původní ovladač tím nahradí a klimatizaci pak zapnete tlačítkem na zdi, nastavíte v aplikaci LUXORplay nebo ji necháte vypnout otevřeným oknem.

Je to pro mě?

Ano, pokud:

• máte nebo stavíte chytrou elektroinstalaci LUXORliving se systémovou centrálou IP1
• vaše klimatizace split se ovládá infračerveným dálkovým ovladačem
• typ vašeho dálkového ovladače je v seznamu podporovaných ovladačů pro tuto bránu
• chcete klimatizaci ovládat z aplikace LUXORplay i běžným tlačítkem
• chcete, aby se klimatizace při otevření okna sama vypnula
• bránu můžete umístit do instalační krabice nejvýše 2 m od přijímače klimatizace

Ne, zvolte jiný model, pokud:

• nestavíte na systému LUXORliving a celou instalaci KNX navrhujete v ETS, pak zvolte bránu THEBEN 4940320 AC IR1 KNX pro klimatizace split na sběrnici KNX, která má stejný seznam podporovaných ovladačů

Hlavní vlastnosti

• brána mezi systémem LUXORliving a klimatizačními jednotkami split mnoha značek
• databáze více než 500 jednotek split a dálkových ovladačů, která se průběžně rozšiřuje
• infračervený vysílač na kabelu, který se lepí přímo na přijímač vnitřní jednotky
• napájení ze sběrnice, pomocné napětí není potřeba
• montáž do krabice pod omítku
• ovládání v aplikaci LUXORplay: režim, žádaná teplota, otáčky ventilátoru, swing a tichý režim
• vazba na okenní kontakt
• uvedení do provozu v bezplatném softwaru LUXORplug

Co produkt umí

Brána přijímá povely ze sběrnice a převádí je na infračervené příkazy, kterým vnitřní jednotka rozumí stejně jako signálu ze svého dálkového ovladače. Vysílací část dodaného kabelu se nalepí na přijímač klimatizace, takže zásah do samotné jednotky není potřeba.

V aplikaci LUXORplay vidíte aktuální stav klimatizace a nastavíte zapnutí a vypnutí, automatický režim topení a chlazení, samostatné topení, chlazení, větrání nebo vysoušení, žádanou teplotu, stupeň ventilátoru, swing a tichý režim. Zapínat a vypínat jde klimatizace také běžným tlačítkem, například přes kanál tlačítkového rozhraní LUXORliving.

Pokud bránu propojíte s okenním kontaktem, klimatizace se při otevření okna vypne a po zavření se znovu zapne s nastavením, které měla předtím. Dokud je okno otevřené, povely pro zapnutí a vypnutí se ignorují.

Ovládání a komunikace

Všechny prvky LUXORliving komunikují po dvouvodičové sběrnici podle standardu KNX. Bránu nastavíte v bezplatném softwaru LUXORplug, kde vyberete značku klimatizace a typ dálkového ovladače. Současně omezíte nejnižší a nejvyšší žádanou teplotu, kterou smí aplikace LUXORplay do klimatizace poslat, takže z aplikace nelze poslat hodnotu mimo tento rozsah.

Další parametr určuje, zda se infračervené příkazy posílají vždy, nebo jen při vypočtené změně. Pokud se klimatizace ovládá souběžně i původním dálkovým ovladačem, její stav se může od stavu brány lišit. Když se příkazy posílají vždy, jednotka převezme správný stav, může však přibýt potvrzovacích tónů.

Při použití v čistém systému KNX se brána programuje v ETS spolu s bezplatnou aplikací AC IR Gateway Configuration App z KNX Store.

Instalace a použití

Bránu namontujte do krabice pod omítku v blízkosti klimatizace, nejvýše 2 m od jejího infračerveného přijímače. Kabel zasunete do zdířky brány a vysílací část přilepíte oboustrannou páskou na přijímací část jednotky a pevně přitlačíte. Plocha musí být suchá, čistá a odmaštěná a lepit se musí při pokojové teplotě, nejméně 10 °C.

Brána se napájí ze sběrnice o napětí 21 až 32 V DC a odebírá z ní nejvýše 12 mA. Sběrnici připojíte dodanou sběrnicovou svorkou, další napájení ani pomocné napětí nepotřebuje. Na přístroji je zdířka pro kabel, programovací tlačítko a programovací LED. Pracovní teplota je -5 až +45 °C a relativní vlhkost nejvýše 95 % bez kondenzace.

Kde najde využití

• rodinné domy a byty s klimatizací split a systémem LUXORliving
• ložnice a pracovny, kde chcete klimatizaci ovládat z mobilu i tlačítkem u dveří
• místnosti s okenním kontaktem, kde nemá klimatizace běžet do otevřeného okna
• dodatečné připojení stávající klimatizace do chytré instalace bez zásahu do jednotky

Důležité před nákupem

• O tom, zda brána s klimatizací spolupracuje, rozhoduje konkrétní typ dálkového ovladače, ne značka. Některé typy ovladačů brána nepodporuje. Typ ovladače si proto před nákupem ověřte v seznamu podporovaných ovladačů pro tuto bránu.
• Pokud váš ovladač v seznamu není, obraťte se na technickou podporu Theben.
• Brána je prvek systému LUXORliving. Pro ovládání z aplikace LUXORplay musí být v instalaci systémová centrála LUXORliving IP1 připojená k domácí síti.
• Systém LUXORliving potřebuje napájecí zdroj sběrnice LUXORliving P640.
• Vysílač musí mít přímý dosah na přijímač vnitřní jednotky. Bránu proto plánujte do krabice blízko klimatizace.
• Souběžné ovládání původním dálkovým ovladačem je možné, stav brány a klimatizace se ale může rozejít. Řeší to nastavení, aby se příkazy posílaly vždy.
• Obvody bezpečného malého napětí sběrnice musí být od ostatních obvodů 230 V prostorově odděleny o více než 10 mm.
• Přístroj je určen do suchého prostředí s krytím IP20, chraňte ho před vlhkostí, nečistotou a poškozením a neotvírejte ho.
• Instalaci smí provádět pouze osoba s elektrotechnickou kvalifikací.

Časté dotazy

Mohu dál používat původní dálkový ovladač klimatizace?
Ano, ale stav klimatizace se pak může lišit od stavu, který zná brána. Pokud chcete mít jistotu, že jednotka vždy převezme povel ze systému, nastavte, aby se infračervené příkazy posílaly vždy.

Co se stane, když otevřu okno?
Je-li brána propojená s okenním kontaktem, klimatizace se vypne. Po zavření okna se zapne znovu s předchozím nastavením. Během otevřeného okna se povely pro zapnutí a vypnutí neprovedou.

Mohu omezit teplotu, kterou si uživatelé nastaví v aplikaci?
Ano. V LUXORplug nastavíte nejnižší a nejvyšší žádanou hodnotu, kterou smí aplikace LUXORplay do klimatizace poslat.

Které režimy klimatizace lze z aplikace ovládat?
Automatický režim topení a chlazení, topení, chlazení, větrání a vysoušení. Dále stupeň ventilátoru, swing a tichý režim.

Dá se software brány aktualizovat?
Ano. LUXORplug umí zkontrolovat všechny prvky v seznamu zařízení a nabídnout dostupné aktualizace. Aktualizace může podle typu zařízení trvat až 30 minut.

Kolik zařízení může mít celý systém LUXORliving?
Systém pojme nejvýše 128 drátových zařízení a 64 bezdrátových zařízení LUXORliving, včetně systémových prvků, čidel a aktorů.

Jak bránu čistit a udržovat?
Brána je bezúdržbová. Před čištěním ji odpojte od napětí a otřete suchým hadříkem nebo hadříkem lehce navlhčeným mýdlovým roztokem, leptavé prostředky ani rozpouštědla nepoužívejte. Poškozený přístroj se nesmí opravovat.
