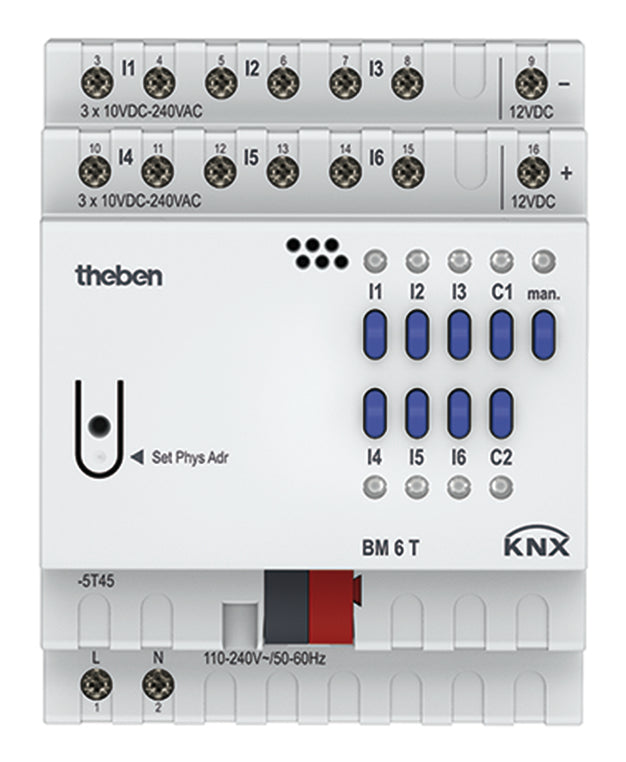

THEBEN 4940230 BM 6 T KNX Binární vstup 6násobný na DIN lištu

Hledáte kompaktní binární vstup do rozvaděče, který přivede do KNX stavy tlačítek, kontaktů nebo signálů z technologie, a přitom nechcete řešit samostatný zdroj pro bezpotenciálové kontakty? BM 6 T KNX je samostatný binární vstup řady FIX1 se 6 vstupy na DIN lištu. Každý vstup přijme napětí 10 až 240 V AC nebo DC a vstupy mohou pracovat s různými napětími i na různých potenciálech, pokud dodržíte pravidla pro SELV. Pro bezpotenciálové kontakty dodává přístroj pomocné napětí, které je bezpečným malým napětím SELV.

Je to pro mě?

Ano, pokud:

• potřebujete do KNX načíst 6 kontaktů z jednoho místa v rozvaděči
• máte signály z různých obvodů s různými napětími v rozsahu 10 až 240 V
• připojujete bezpotenciálové kontakty a chcete je napájet přímo z přístroje pomocným napětím SELV
• chcete jeden kompaktní přístroj bez skládání základního a rozšiřovacích modulů
• potřebujete tlačítky na přístroji zkoušet funkce při uvádění do provozu
• chcete na vstupy přivádět přímo stavy z technologie na síťovém napětí

Ne, zvolte jiný model, pokud:

• potřebujete 12 vstupů v jednom přístroji, pak zvolte BM 12 T KNX
• chcete sestavu rozšiřitelnou o další moduly řady MIX2, pak zvolte BMG 6 T KNX
• připojujete jen bezpotenciálová tlačítka přímo v instalační krabici bez vodičů 230 V a s vedením do 30 m, pak zvolte TA 4.1 KNX
• stavíte bezdrátovou instalaci KNX RF pro bezpotenciálová tlačítka a v místě montáže je síťové napětí, pak zvolte TU 4 S RF KNX

Hlavní vlastnosti

• 6 vstupů pro střídavé i stejnosměrné napětí, každý s jiným napětím a na jiném potenciálu při dodržení pravidel pro SELV
• integrovaný zdroj pomocného napětí 12 V DC s odběrem do 18 mA, provedení SELV
• 2 přídavné kanály C1 a C2 bez svorek, spouštěné tlačítky na přístroji
• 6 LED pro zobrazení stavu na vstupech
• ruční ovládání na přístroji a simulace stavu vstupů
• komunikace KNX TP, kompaktní řada FIX1
• připojitelná délka vedení ke vstupům až 100 m

Co produkt umí

Každému vstupu přiřadíte nezávisle jednu z funkcí: spínač nebo tlačítko, stmívání, ovládání žaluzií a rolet, čítač, opakování telegramu nebo sekvence. Jedním tlačítkem tak spínáte a stmíváte světlo, dalším posouváte žaluzie a kontakty z technologie převádíte na hlášení stavu. Vstupy lze nezávisle na sobě zablokovat.

Kanály C1 a C2 se chovají do značné míry stejně jako vstupy I1 až I6, nemají ale svorky. Telegramy s nimi spojené vyšlete jen tlačítky na přístroji, což se hodí při uvádění do provozu nebo při servisu.

Ovládání a komunikace

Přístroj komunikuje po kroucené dvoulince KNX TP a na sběrnici se připojuje sběrnicovou svorkou KNX. Aplikační program, parametry a adresy vyberete a přenesete v ETS. Ze sběrnice odebírá nejvýše 4 mA při napětí sběrnice 21 až 31 V DC.

Tlačítkem man. přepnete přístroj do ručního režimu, pokud je tato funkce povolená v ETS. Když svítí jeho LED, přístroj stavy na vstupech nebere v úvahu a funkce spouštíte tlačítky kanálů. Po dalším stisku LED zhasne a vstupy znovu spouštějí funkce nastavené v ETS.

Instalace a použití

Přístroj se montuje na DIN lištu podle EN 60715 a zabere šířku 4 TE. Napájí se ze sítě 110 až 240 V AC, 50 až 60 Hz, a v pohotovosti odebírá zhruba 0,3 W. Svorky přijmou plný vodič 0,5 až 6 mm² nebo lanko s dutinkou 0,5 až 4 mm². Každý vstup odebírá proud 2 mA.

Bezpotenciálový kontakt zapojíte na pomocné napětí přístroje, signál z cizího obvodu přivedete na vstup přímo. Pokud použijete pomocné napětí SELV, musí být SELV na všech vstupech přístroje. Pracovní teplota je od -5 do 45 °C, krytí IP 20 a třída ochrany II podle EN 60730 při montáži podle návodu.

Kde najde využití

• kancelářské budovy, hotely a veřejné stavby s instalací KNX
• napojení stávajících tlačítek a vypínačů na síťovém napětí do KNX
• hlášení poruch a provozních stavů technických zařízení
• okenní a dveřní kontakty a koncové spínače
• počítání impulzů funkcí čítače

Důležité před nákupem

• montáž smí provést jen elektrikář s odpovídající kvalifikací, před montáží a demontáží odpojte síťové napětí
• přístroj potřebuje kromě sběrnice KNX i síťové napájení 110 až 240 V AC
• vstupy snímají napětí, bezpotenciálový kontakt musíte napájet z pomocného napětí přístroje nebo z jiného zdroje
• SELV smíte na vstupy připojit jen tehdy, když je SELV připojeno na všech šesti vstupech přístroje, SELV a síťové napětí proto na jednom přístroji nekombinujte
• pomocné napětí 12 V DC je SELV, jakmile ho použijete, musí být SELV na všech vstupech a síťové signály na tentýž přístroj nepřipojíte
• při kombinaci různých napětí na vstupech dodržte pravidla pro SELV
• vedení ke vstupům smí být dlouhé nejvýše 100 m
• přístroj je určen jen do uzavřených a suchých prostor
• k uvedení do provozu potřebujete ETS a aplikační program pro tento přístroj
• ruční režim tlačítkem man. musí být nejprve povolen v ETS

Časté dotazy

Mohu jedním vstupem ovládat žaluzie?
Ano, vstupu přiřadíte funkci žaluzie a roleta. Připojené tlačítko pak posílá povely pro pohyb a zastavení žaluziovému aktoru KNX.

Jaký kontakt mohu připojit na pomocné napětí?
Bezpotenciálový kontakt, typicky tlačítko, vypínač nebo okenní kontakt, který napájení dostane přímo z přístroje. Protože jde o obvod SELV, dodržte u kontaktu i jeho vedení pravidla pro SELV.

Lze vstup dočasně vyřadit?
Ano, vstupy se dají nezávisle na sobě zablokovat, takže kontakt při údržbě nevysílá telegramy.

Spustí kontakt funkci, když na přístroji pracuje servis?
V ručním režimu přístroj změny na vstupech ignoruje, servis tak zkouší funkce tlačítky bez zásahu skutečných kontaktů.

Mohu vstupem počítat impulzy?
Ano, s funkcí čítače vstup sčítá sepnutí připojeného kontaktu a stav posílá na sběrnici.

Kde najdu databázi pro ETS a popis funkcí?
Databázi ETS stáhnete na www.theben.de. Podrobný popis funkcí a parametrů najdete v KNX příručce k přístroji.

BM 6 T KNX nebo BM 12 T KNX?

BM 6 T KNX zvolte, pokud vám stačí 6 vstupů a chcete šetřit místo v rozvaděči. BM 12 T KNX zvolte, pokud potřebujete 12 vstupů a 4 přídavné kanály v jednom přístroji.
