THEBEN 4940240 HM 6 T KNX Aktor topení 6násobný na DIN lištu

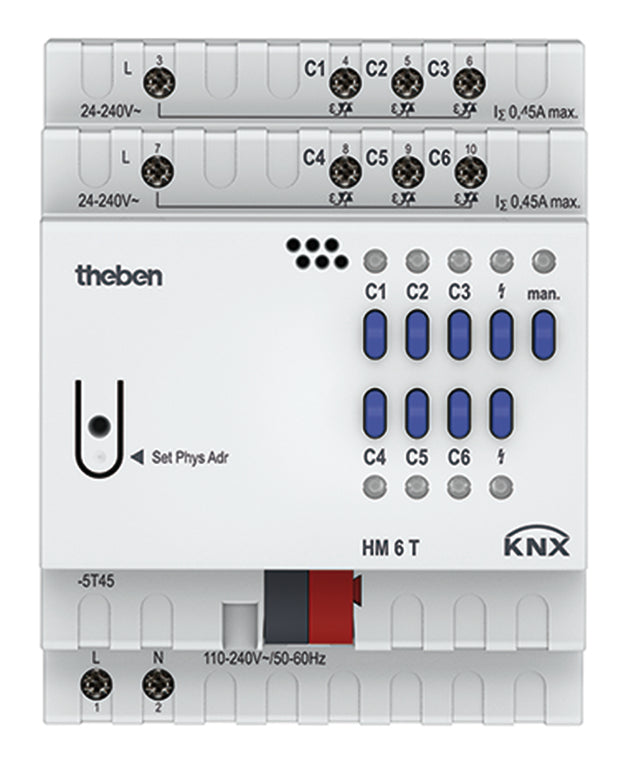

Potřebujete do rozvaděče kompaktní aktor KNX, který bude spínat termické pohony topení nebo chladicích stropů v šesti místnostech? HM 6 T KNX je šestinásobný aktor topení řady FIX1 na DIN lištu o šířce 4 TE. Termické pohony 24 až 240 V AC spíná triakovými výstupy, má 6 integrovaných regulátorů a pracuje se spojitou i spínací akční veličinou. Výstupy chrání ochrana proti zkratu a přetížení s hlášením na sběrnici a každý kanál ovládnete i ručně tlačítkem přímo na přístroji.

Je to pro mě?

Ano, pokud:

• řídíte až šest topných okruhů s termickými pohony na střídavé napětí
• chcete aktor do rozvaděče na DIN lištu v kompaktním pouzdře
• máte topení nebo chladicí stropy s termickými pohony
• potřebujete, aby porucha výstupu přišla jako hlášení po sběrnici KNX
• chcete kanály při uvádění do provozu přepínat ručně tlačítky
• stavíte objekt typu kanceláře, hotel nebo veřejná budova

Ne, zvolte jiný model, pokud:

• potřebujete dvanáct kanálů v jednom přístroji, pak zvolte HM 12 T KNX
• chcete aktor s odnímatelným sběrnicovým modulem a možností přidat rozšiřovací moduly, pak zvolte HMG 6 T KNX
• máte pohony 24 V DC nebo s řízením 0 až 10 V a aktor chcete přímo v rozdělovači, pak zvolte HMT 6 S KNX
• řídíte jedinou místnost, máte termické pohony 230 V a aktor chcete pod omítku, pak zvolte HU 1 KNX
• chcete motorický pohon s vlastním regulátorem přímo na ventilu, pak zvolte CHEOPS S KNX
• topíte elektrickými topidly, pak zvolte EU 1 KNX

Hlavní vlastnosti

• 6 triakových výstupů pro termické pohony
• 2 skupiny po 3 výstupech, každá s celkovým proudem nejvýše 0,45 A
• 6 integrovaných regulátorů, spojitá nebo spínací akční veličina
• provozní režimy komfort, pohotovost, noční útlum a ochrana proti mrazu nebo přehřátí
• přepnutí do letního provozu a ochrana ventilů, kterou lze vypnout
• ochrana proti zkratu a přetížení s hlášením na sběrnici KNX
• ruční ovládání kanálů tlačítky na přístroji
• kompaktní pouzdro řady FIX1

Co produkt umí

Aktor má 6 integrovaných regulátorů a elektronickými výstupy spíná termické pohony topení nebo chladicích stropů. Akční veličinu volíte spojitou, nebo spínací. Regulace zná provozní režimy komfort, pohotovost, noční útlum a ochrana proti mrazu, při chlazení ochrana proti přehřátí, a soustavu lze přepnout do letního provozu. Ochranu ventilů máte k dispozici a podle potřeby ji vypnete.

Výstupy jsou triakové a rozdělené do dvou skupin, C1 až C3 a C4 až C6. Každá skupina smí dohromady odebírat nejvýše 450 mA. Jednotlivé kanály mohou spínat i různé fáze. Při přetížení nebo zkratu výstup ochrana odpojí a aktor pošle hlášení po sběrnici KNX, chybu pak smažete tlačítkem na přístroji.

Řada FIX1 je řada kompaktních přístrojů o šířce 4 TE pro spínání, stmívání, topení a řízení, takže aktor topení zapadne vedle dalších přístrojů řady do jednoho rozvaděče.

Ovládání a komunikace

Aktor se připojuje ke sběrnici KNX TP sběrnicovou svorkou a odebírá z ní nejvýše 4 mA. Aplikační program, parametry a adresy se nahrávají z ETS, databázi ETS si připravte předem.

Na čelní straně jsou kanálová tlačítka a tlačítko man. Když tlačítko man. stisknuté není, kanálovým tlačítkem kanál zapnete nebo vypnete a ruční zásah po 5 minutách sám skončí. Když je tlačítko man. stisknuté, nastavený stav zůstane trvale. Další tlačítko slouží k mazání poruchy přetížení nebo zkratu.

Instalace a použití

Aktor se montuje na DIN lištu podle EN 60715 a napájí se ze sítě 110 až 240 V AC s tolerancí plus 10 a minus 15 %. Napájení a pohony se připojují šroubovými svorkami pro plné vodiče 0,5 až 6 mm² nebo lanka s dutinkou 0,5 až 4 mm². Je určen pro objektové stavby, jako jsou kanceláře, veřejné budovy a hotely.

Kde najde využití

• topení po místnostech v kancelářích a hotelech řízené z rozvaděče
• topné okruhy s termickými pohony na síťové napětí
• chladicí stropy s termickými pohony
• menší instalace, kde stačí šest kanálů v kompaktním pouzdře

Důležité před nákupem

• Aktor potřebuje kromě sběrnice i síťové napájení.
• Výstupy jsou triakové pro střídavé napětí a nejsou bezpotenciálové.
• Proudový limit platí pro celou skupinu tří kanálů, ne pro jeden výstup. Kvůli zapínacímu chování pohonů výrobce navíc doporučuje nepřekročit maximální zátěž 3x1 pohon 24 V AC, nebo 3x5 pohonů 230 V AC.
• Malé bezpečné napětí SELV smí aktor spínat, jen když ho spínají všechny kanály modulu. Pohony na SELV a pohony na síťové napětí proto na jednom aktoru nekombinujte.
• Aktor patří jen do uzavřených suchých prostor. Krytí je IP 20 a provozní teplota -5 až +45 °C.
• Termické pohony nejsou součástí balení, jako příslušenství se nabízejí pohony ALPHA 5 ve dvou napěťových provedeních.
• Ruční zásah kanálovým tlačítkem bez stisknutého tlačítka man. je jen dočasný, na trvalý stav je nutné tlačítko man.
• Montáž smí provádět jen elektrikář a před montáží je nutné odpojit síťové napětí.

Časté dotazy

Mohou kanály spínat pohony na různých fázích?
Ano, spínání různých fází je možné.

Hodí se aktor i pro chlazení?
Ano. Je určený pro termické pohony topení i chladicích stropů.

Podle jakých norem je aktor vyroben?
Při montáži podle návodu odpovídá normám EN 60669-2-1 a EN 60730-1, podle EN 60730-1 má způsob působení typu 1.

Dozvím se o poruše výstupu na dálku?
Ano. Přetížení nebo zkrat výstupu aktor hlásí po sběrnici KNX, takže poruchu uvidíte ve vizualizaci nebo v ETS.

Jaký je rozdíl proti HMT 6 S KNX?
HM 6 T KNX patří do rozvaděče a spíná pohony na střídavé napětí triakem. HMT 6 S KNX se montuje do rozdělovače, pohony 24 V DC napájí z vlastního integrovaného zdroje a řídí je spínáním nebo plynulým signálem.

Kam se aktor montuje?
Na DIN lištu v rozvaděči, v uzavřeném suchém prostoru.

HM 6 T KNX nebo HM 12 T KNX?

HM 6 T KNX zvolte, pokud vám stačí šest kanálů v co nejužším pouzdře. HM 12 T KNX zvolte, pokud chcete dvanáct kanálů v jednom přístroji.
