THEBEN 4940250 JM 4 T KNX Žaluziový aktor 4násobný na DIN lištu

Hledáte kompaktní aktor KNX, který z rozvaděče ovládne čtyři žaluzie, rolety nebo markýzy na síťové napětí? JM 4 T KNX je čtyřnásobný žaluziový aktor řady FIX1. Každý kanál má bezpotenciálový kontakt pro jízdu nahoru a pro jízdu dolů, LED stavu a tlačítko, kterým pohon rozjedete přímo na přístroji. Je určen pro kancelářské a veřejné budovy nebo hotely.

Je to pro mě?

Ano, pokud:

• řídíte 4 pohony žaluzií, rolet, markýz, střešních výlezů nebo větracích klapek na síťové napětí
• chcete jeden samostatný přístroj na DIN lištu pro sběrnici KNX TP
• chcete pohony po povolení v ETS ovládat tlačítky přímo na přístroji
• chcete u každého kanálu vidět na LED, kterým směrem jede
• vybavujete kanceláře, veřejné budovy nebo hotely

Ne, zvolte jiný model, pokud:

• máte pohony na 24 V DC, pak zvolte JM 4 T 24V KNX
• potřebujete 8 pohonů v jednom přístroji, pak zvolte JM 8 T KNX
• chcete modulární sestavu, kterou lze rozšířit rozšiřovacími přístroji, pak zvolte základní přístroj JMG 4 T KNX řady MIX2
• chcete jedním přístrojem podle potřeby spínat světla nebo řídit žaluzie, pak zvolte kombinovaný aktor RM 8 T KNX, jehož kanály nastavíte jako spínací nebo žaluziové
• řídíte jediný pohon a aktor má být pod omítkou, pak zvolte JU 1 KNX
• nemáte k pohonu kabel sběrnice, pak zvolte rádiový aktor JU 1 S RF KNX

Hlavní vlastnosti

• 4 žaluziové kanály s kontaktem pro směr nahoru a dolů
• bezpotenciálové spínací kontakty 6 A při 240 V AC
• napájení 110 až 240 V AC, 50 až 60 Hz
• kompaktní přístroj řady FIX1, šířka 4 TE
• KNX TP, odběr ze sběrnice nejvýše 4 mA
• ruční ovládání tlačítky a LED stavu pro každý kanál
• funkce kopírování pro rychlou parametrizaci

Co produkt umí

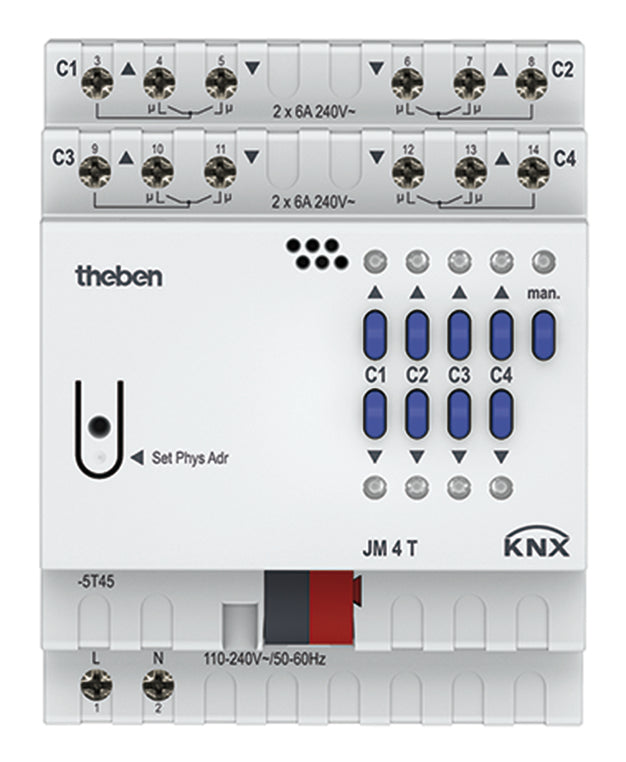

Aktor ovládá čtyři pohony nezávisle na sobě. Připojit lze žaluzie, rolety, markýzy a podobné závěsy, další zařízení pro stínění a ochranu před pohledy, střešní výlezy nebo větrací klapky na síťové napětí. Pro každý směr má kanál vlastní bezpotenciálový spínací mikrokontakt a spínat lze libovolný fázový vodič.

Na přístroji jsou tlačítka kanálů a LED. Roletu jedním stiskem rozjedete nahoru nebo dolů a dalším stiskem zastavíte. U žaluzie krátký stisk jednou natočí lamely, dlouhý stisk spustí jízdu a stisk během jízdy ji zastaví. Svítící LED ukazuje kanál, jehož pohon se právě pohybuje.

Tlačítkem man. přepnete přístroj do ručního režimu, LED man. se rozsvítí a telegramy ze sběrnice se neprovádějí. Dalším stiskem man. LED zhasne a aktor opět poslouchá sběrnici. Ruční režim a ovládání výstupů tlačítky je nutné povolit v ETS, potom funguje i bez napětí sběrnice. Funkce kopírování urychlí parametrizaci kanálů.

Ovládání a komunikace

Aktor je účastníkem sběrnice KNX TP s napětím sběrnice 21 až 32 V DC. V ETS vyberete aplikační program, nastavíte parametry a adresy a přenesete je do přístroje. Databáze pro ETS je na www.theben.de. Řada FIX1 sdružuje kompaktní přístroje pro spínání, stmívání, topení a řízení.

Instalace a použití

Montuje se na DIN lištu podle EN 60715. Silové vodiče připojíte šroubovými svorkami, plný vodič 0,5 až 6 mm² a lanko s dutinkou 0,5 až 4 mm², sběrnici svorkou KNX. Před připojením odpojte napětí.

Kromě sběrnice potřebuje přístroj síťové napájení. V pohotovosti má příkon přibližně 0,3 W.

Kde najde využití

• kancelářské budovy s venkovními žaluziemi nebo roletami
• veřejné budovy a hotely
• markýzy a další stínicí zařízení
• střešní výlezy a větrací klapky na síťové napětí

Důležité před nákupem

• Aktor je pro pohony na síťové napětí. Pro pohony 24 V DC je určen jiný model.
• Spínací proud 6 A platí při 240 V AC a účiníku 1, tedy pro odporovou zátěž. Hodnota pro indukční zátěž motoru uvedena není, proud pohonu proto ověřte u jeho výrobce. Minimální zátěž kontaktu je 12 V a 100 mA.
• Napájecí napětí smí kolísat jen v toleranci +10 % a -15 % kolem 110 až 240 V AC.
• Bezpečné malé napětí SELV lze spínat jen tehdy, když ho spínají všechny kanály přístroje. SELV a síťové napětí v jednom přístroji nekombinujte.
• Kontakty jsou bezpotenciálové, napětí pro pohony přivádíte samostatně.
• Krytí je IP 20 a provozní teplota -5 až 45 °C. Přístroj patří jen do uzavřených suchých prostor.
• Třída ochrany II platí při montáži podle určení.
• Montáž svěřte elektrikáři a před montáží i demontáží odpojte síťové napětí.
• Ovládání výstupů tlačítky na přístroji musí být povoleno v ETS.
• Dokud svítí LED man., aktor neprovádí žádné telegramy ze sběrnice, tedy ani povely z tlačítek v místnostech a centrální povely. Po zásahu ruční režim vypněte.
• Při připojení sběrnicové svorky dodržte polaritu.

Časté dotazy

Potřebuje aktor kromě sběrnice ještě napájení?
Ano, napájí se z rozvodné sítě. Ze sběrnice odebírá jen malý proud pro komunikaci.

Mohu na kanály připojit pohony z různých fází?
Ano, kontakty smějí spínat libovolný fázový vodič.

Jak ovládnu žaluzii ručně?
Krátkým stiskem tlačítka kanálu natočíte lamely, dlouhým stiskem spustíte jízdu a dalším stiskem ji zastavíte.

Funguje ruční ovládání i bez napětí sběrnice?
Ano, pokud je ovládání tlačítky povoleno v ETS. Pohony pak rozjedete tlačítky na přístroji i při výpadku sběrnice.

Jaký je rozdíl mezi JM 4 T KNX a JM 8 T KNX?
JM 8 T KNX řídí 8 pohonů, patří do řady FIX2 a zabere 8 TE.

Kde se aktor nastavuje?
V ETS, kde se vybírá aplikační program a přenášejí parametry a adresy.

JM 4 T KNX nebo JM 8 T KNX?

JM 4 T KNX zvolte pro menší počet pohonů a úsporné místo v rozvaděči. JM 8 T KNX zvolte, pokud chcete 8 pohonů v jednom přístroji.
