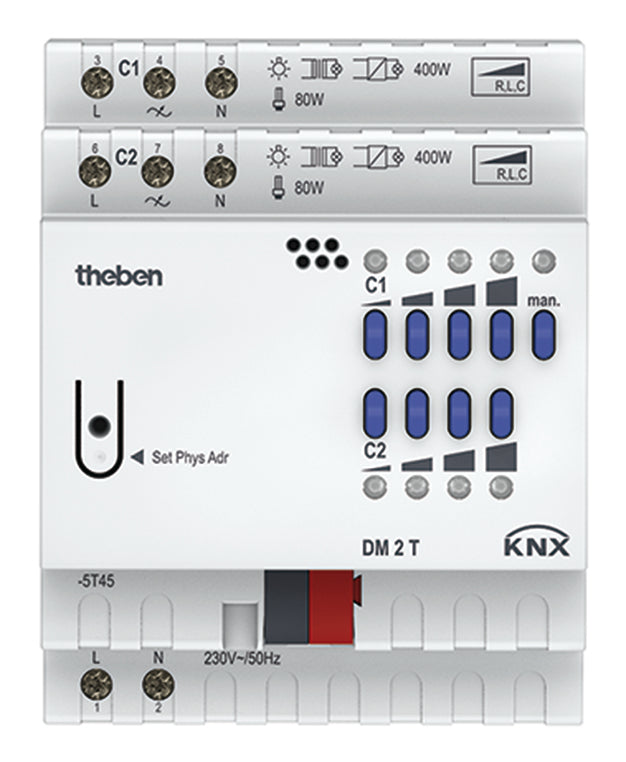

THEBEN 4940270 DM 2 T KNX Univerzální stmívací aktor 2násobný na DIN lištu

Hledáte kompaktní stmívač KNX na DIN lištu pro dva světelné okruhy s vyšším výkonem? DM 2 T KNX je dvoukanálový univerzální stmívací aktor řady FIX1 o šířce 4 moduly. Stmívá žárovky, halogeny s transformátorem i bez něj, stmívatelné kompaktní zářivky a stmívatelné LED retrofit, pracuje s odporovou, indukční i kapacitní zátěží a hodí se i pro ventilátory. Při potřebě většího výkonu ho doplníte posilovacími moduly.

Je to pro mě?

Ano, pokud:

• potřebujete stmívat dva výkonnější okruhy nebo jeden okruh s dvojnásobným výkonem kanálu
• chcete dva stmívací kanály v jednom kompaktním přístroji na DIN lištu
• stmíváte halogeny, žárovky, transformátory nebo stmívatelné LED retrofit
• počítáte s tím, že výkon kanálu později zvýšíte posilovacími moduly DMB 1 T KNX
• chcete světla na přístroji zapnout ručně i bez napětí sběrnice
• instalujete v kancelářích, hotelech nebo veřejných budovách

Ne, zvolte jiný model, pokud:

• chcete systém postupně rozšiřovat rozšiřujícími moduly s dalšími kanály a měnit přístroj bez nového programování díky odnímatelnému sběrnicovému modulu, pak zvolte DMG 2 T KNX
• na stejné šířce potřebujete čtyři kanály pro menší LED zátěže, pak zvolte DM 4-2 T KNX
• potřebujete čtyři kanály s plným výkonem, pak zvolte DM 4 T KNX
• stmíváte jedno svítidlo v instalační krabici, pak zvolte DU 1 KNX
• svítidla mají předřadníky DALI, pak zvolte DM 4 DALI KNX
• LED drivery se řídí rozhraním 0 až 10 V nebo 1 až 10 V, pak zvolte SM 4 KNX

Hlavní vlastnosti

• 2 univerzální stmívací kanály, rozsah stmívání 0 až 100 %
• 400 W na kanál, v paralelním provozu 800 W
• minimální zátěž 5 W
• automatické rozpoznání zátěže, lze vypnout
• R, L a C zátěž, vhodný i pro ventilátory
• LED stavu a ruční ovládání u každého kanálu
• výkon lze navýšit posilovacími moduly DMB 1 T KNX
• kompaktní přístroj řady FIX1, šířka 4 moduly

Co produkt umí

Aktor má dva elektronické výstupy, které spínají a stmívají žárovky, vysokovoltové i nízkovoltové halogenové žárovky, stmívatelné kompaktní zářivky a stmívatelné LED žárovky. Zvládne elektronické transformátory i indukční zátěž. Kompaktní zářivky a LED stmívá na sestupné hraně, u kompaktních zářivek v režimu RC. Druh zátěže si přístroj rozpozná sám, a pokud vám automatika nevyhovuje, rozpoznávání vypnete. Kromě světel může kanál řídit i ventilátor.

Když jeden okruh potřebuje víc než jeden kanál, spojíte oba kanály do paralelního provozu. Platí to pro žárovky, kompaktní zářivky i stmívatelné LED. Pro ještě větší výkon připojíte posilovací moduly DMB 1 T KNX, každý přidá až 300 W/VA. S nejvýše čtyřmi moduly zvýšíte stmívací výkon až na 2000 W/VA.

Ovládání a komunikace

Přístroj se připojuje ke sběrnici KNX TP svorkou sběrnice a ze sběrnice odebírá nejvýše 4 mA. V ETS vyberete aplikační program, přidělíte adresy a parametry a nahrajete je do přístroje. Databáze pro ETS je k dispozici ke stažení.

Na čele má každý kanál LED stavu a ovládací tlačítka. Ručně lze světlo zapnout na 25, 50, 75 nebo 100 % a vypnout, jestliže je ruční ovládání povolené v ETS. Ruční ovládání funguje i bez napětí sběrnice. Stiskem tlačítka man. se rozsvítí jeho LED a přístroj přestane provádět povely ze sběrnice, dalším stiskem se běžný provoz obnoví.

Instalace a použití

Montuje se na DIN lištu podle EN 60715 do uzavřených suchých prostor. Silové vodiče se připojují do šroubových svorek, plné o průřezu 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Napájecí napětí je 230 V AC, 50 Hz, příkon v pohotovostním režimu 0,9 W. Okolní teplota smí být −5 až +45 °C, krytí je IP 20 a třída ochrany II.

Vlevo i vpravo od přístroje dodržte větrací mezeru 8 mm. Posilovací moduly musí být na stejné fázi jako stmívač.

Kde najde využití

• kanceláře a zasedací místnosti se stmívaným halogenovým nebo LED retrofit osvětlením
• hotelové pokoje a chodby, kde stačí dva stmívané okruhy v jednom přístroji
• veřejné budovy s centrálním řízením osvětlení po sběrnici KNX
• větší sály, kde se spojí oba kanály a doplní posilovací moduly
• řízení ventilátoru vedle stmívání světel

Důležité před nákupem

• Na jeden kanál nepřipojujte smíšeně vinuté a elektronické transformátory a stejně tak nemíchejte na jednom kanálu úsporné žárovky s LED žárovkami. Nejbezpečnější je osadit každý kanál jedním druhem zátěže.
• Stmívat lze jen stmívatelné zdroje. Nestmívatelné LED a úsporné žárovky do stmívaného okruhu nepatří.
• Výkony jsou typické hodnoty, které výrobce změřil na vybraných zdrojích, protože svítidel je na trhu velké množství.
• U stmívaných LED nelze vyloučit nestandardní chování při stmívání ani rádiové rušení, protože se zdroje na trhu rychle mění. Konkrétní typ si vyzkoušejte.
• Kanál potřebuje zátěž alespoň 5 W, velmi malé LED okruhy pod touto hranicí nepřipojujte.
• Posilovací moduly: nejvýše 4 moduly, výkon až 2000 W/VA. Moduly zapojte na stejnou fázi jako stmívač.
• Přístroj potřebuje po stranách větrací mezeru 8 mm, při plánování rozvaděče s ní počítejte.
• Přístroj patří do uzavřeného suchého rozvaděče, do venkovních ani vlhkých prostor není určen.

Časté dotazy

Mohu stmívat LED pásky s vlastním napájecím zdrojem?
Aktor je určen pro stmívatelné LED žárovky a LED retrofit na 230 V. Má-li LED driver analogový řídicí vstup, je vhodný aktor SM 4 KNX, pro předřadníky DALI aktor DM 4 DALI KNX.

Jak zjistím, že je přístroj v ručním režimu?
Svítí LED u tlačítka man. V tomto stavu přístroj neprovádí povely ze sběrnice.

Mohu kanály spojit pro jedno velké svítidlo?
Ano, v paralelním provozu stmívají oba kanály jeden okruh dvojnásobným výkonem.

Může přístroj zapojit kdokoli?
Ne, montáž smí provést jen elektrikář s odbornou kvalifikací. Před montáží i demontáží odpojte síťové napětí, hrozí úraz elektrickým proudem nebo požár.

Potřebuji pro ruční ovládání sběrnici?
Ne, ruční ovládání na přístroji funguje i bez napětí sběrnice, musí ale být povolené v ETS.

Musím při výměně žárovky vypínat napájení?
Ano, před výměnou zdrojů vypněte příslušný jistič.

DM 2 T KNX nebo DM 4-2 T KNX?

DM 2 T KNX zvolte, pokud stmíváte méně okruhů s vyšším výkonem, například halogeny. DM 4-2 T KNX zvolte, pokud potřebujete na stejné šířce víc kanálů pro menší zátěže, typicky LED.
