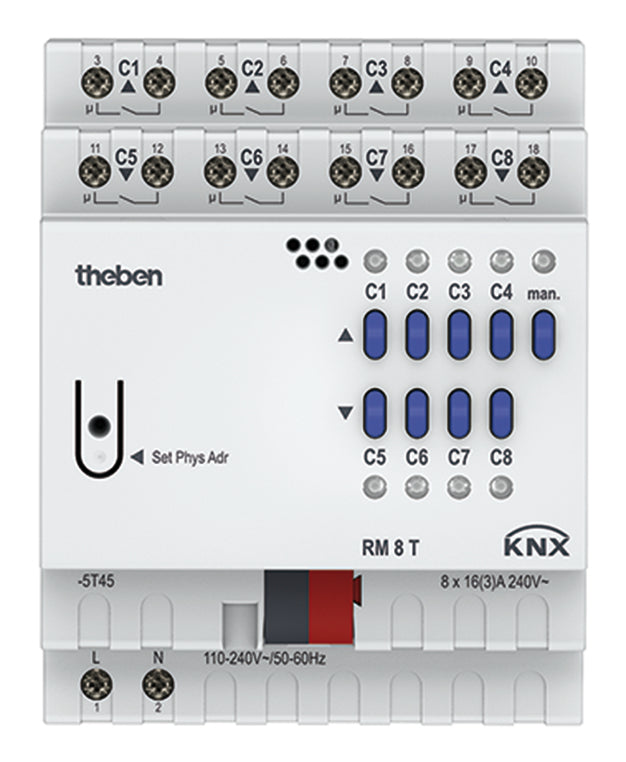

THEBEN 4940200 RM 8 T KNX Spínací a žaluziový aktor 8- nebo 4násobný na DIN lištu, kapacitní zátěž

Potřebujete po sběrnici KNX spínat světla a ovládat žaluzie, rolety nebo markýzy? RM 8 T KNX je kombinovaný aktor kompaktní řady FIX1 s volbou funkce kanálů v ETS, spínací, nebo žaluziová. Nejvýše nabídne 8 spínacích, nebo 4 žaluziové kanály. Každý kanál má LED stavu a tlačítko pro ruční ovládání, které funguje i bez napětí sběrnice.

Je to pro mě?

Ano, pokud:

• chcete aktor, jehož kanály podle potřeby nastavíte pro spínání osvětlení, nebo pro žaluzie, rolety a markýzy
• potřebujete samostatný aktor bez skládání ze základního a rozšiřovacího modulu
• máte v rozvaděči místo jen na 4 moduly
• spínáte LED svítidla, zářivky nebo klasické a halogenové žárovky
• chcete ruční ovládání výstupů i bez napětí sběrnice
• montujete do kancelářské, veřejné budovy nebo hotelu

Ne, zvolte jiný model, pokud:

• chcete sestavu později rozšiřovat moduly MIX nebo MIX2, pak zvolte RMG 8 T KNX
• potřebujete 16 spínacích nebo 8 žaluziových kanálů, pak zvolte RM 16 T KNX
• ovládáte jen žaluzie a chcete čtyři žaluziové kanály s rozšířením, pak zvolte JMG 4 T KNX
• spínáte proudy nad 16 A, pak zvolte výkonový aktor RM 4 H KNX s kontakty 25 A

Hlavní vlastnosti

• 8 spínacích nebo 4 žaluziové kanály, funkci kanálů zvolíte v ETS
• 16 A při cos φ 1, žárovky a halogenové žárovky do 2000 W na kanál
• LED do 600 W na kanál, zapínací proud do 800 A po dobu 200 µs
• LED stavu a ruční ovládání u každého kanálu
• kompaktní řada FIX1, šířka 4 moduly
• spínání libovolných fází

Co produkt umí

Ve spínacím režimu kanál zapíná a vypíná, umí zpožděné zapnutí a vypnutí, impulzní funkci a schodišťové osvětlení s varováním před zhasnutím. U každého kanálu zvolíte chování spínacího, nebo rozpínacího kontaktu. Logické funkce blokování, uvolnění, A a NEBO přidají ke spínání další podmínky a kanály se účastní centrálních povelů trvale zapnuto, trvale vypnuto, centrálního spínání i ukládání a vyvolávání scén.

V žaluziovém režimu ovládá aktor žaluzie, rolety nebo markýzy, a to nejvýše čtyři.

Ovládání a komunikace

Aktor se připojuje sběrnicovou svorkou KNX a nastavuje se v ETS, databázi pro ETS najdete na www.theben.de. Ze sběrnice odebírá nejvýše 4 mA.

LED u každého kanálu ukazuje stav. Kanálovými tlačítky výstupy zapnete a vypnete, pokud je ruční ovládání povolené v ETS. U rolety jedním stiskem rozjedete pohyb a dalším ho zastavíte. U žaluzie krátký stisk natočí lamely o jeden krok, dlouhý stisk spustí jízdu a stisk během jízdy ji zastaví. Po stisku tlačítka man. se rozsvítí jeho LED a přístroj nevykonává telegramy ze sběrnice, dalším stiskem se vrátí do běžného provozu.

Instalace a použití

RM 8 T se montuje na DIN lištu podle EN 60715 do rozvaděče v uzavřených suchých prostorách. Kromě sběrnice potřebuje síťové napájení 110 až 240 V AC s tolerancí plus 10 a minus 15 %, 50 až 60 Hz. Výstupy se připojují šroubovými svorkami pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Montáž smí provádět jen elektrikář.

Kde najde využití

• kanceláře, kde se v jedné místnosti spínají světla a ovládají žaluzie
• hotelové pokoje s osvětlením a roletami
• veřejné budovy se scénami a centrálními povely
• menší rozvaděče, kde je potřeba ušetřit místo

Důležité před nákupem

• Žaluziové kanály jsou nejvýše čtyři. Jak se spínací a žaluziové funkce dělí mezi jednotlivé kanály, si před návrhem rozvaděče ověřte v aplikačním programu ETS.
• Plný jmenovitý proud platí pro odporovou zátěž. Při induktivní zátěži s cos φ 0,6 zvládne kontakt 3 A, s tím počítejte u motorů žaluzií a transformátorů.
• LED zdroje do 2 W smí mít na kanál nejvýše 55 W, silnější LED zdroje 600 W.
• Paralelně kompenzované zářivky s klasickým předřadníkem do 1300 W a 140 µF, nekompenzované do 2000 VA, s elektronickým předřadníkem do 1200 W a kompaktní zářivky do 300 W.
• Bezpečné malé napětí SELV smíte spínat jen tehdy, když SELV spínají všechny kanály modulu.
• Minimální zátěž kontaktu je 12 V a 100 mA, velmi malé signálové proudy proto nespínejte.
• Přístroj potřebuje kromě sběrnice KNX i síťové napájení, počítejte s ním při zapojení rozvaděče.
• Krytí IP 20, třída ochrany II a okolní teplota minus 5 až plus 45 °C, přístroj patří jen do suchého rozvaděče.

Časté dotazy

Podle jaké normy je aktor vyroben?
Při montáži podle návodu odpovídá normě EN 60669-2-1.

Ovládnu výstupy při výpadku sběrnice?
Ano, ruční ovládání tlačítky na přístroji funguje i bez napětí sběrnice, pokud ho předem povolíte v ETS.

Hodí se na markýzy?
Ano, žaluziové kanály jsou určené pro žaluzie, rolety i markýzy.

Mohou kanály spínat různé fáze?
Ano, spínání libovolných fází je přípustné, každý kanál může být na jiné fázi.

Lze kanál nastavit jako rozpínací kontakt?
Kontakt relé je fyzicky spínací. Ve spínacím režimu ale parametrem druhu kontaktu v ETS nastavíte, zda se kanál chová jako spínací, nebo rozpínací.

Jaké napětí výstupy spínají?
Výstupy jsou dimenzované na 240 V AC a kontakty jsou bezpotenciálové.

RM 8 T KNX nebo RMG 8 T KNX?

RM 8 T KNX zvolte jako samostatný kompaktní aktor pro pevně daný počet okruhů. RMG 8 T KNX zvolte, pokud chcete instalaci později rozšiřovat o další moduly nebo potřebujete zabezpečenou komunikaci KNX Data Secure, kterou RMG 8 T KNX podporuje.
