THEBEN 4930265 JME 4 T 24V KNX Žaluziový aktor 4násobný pro pohony 24 V, rozšiřovací přístroj

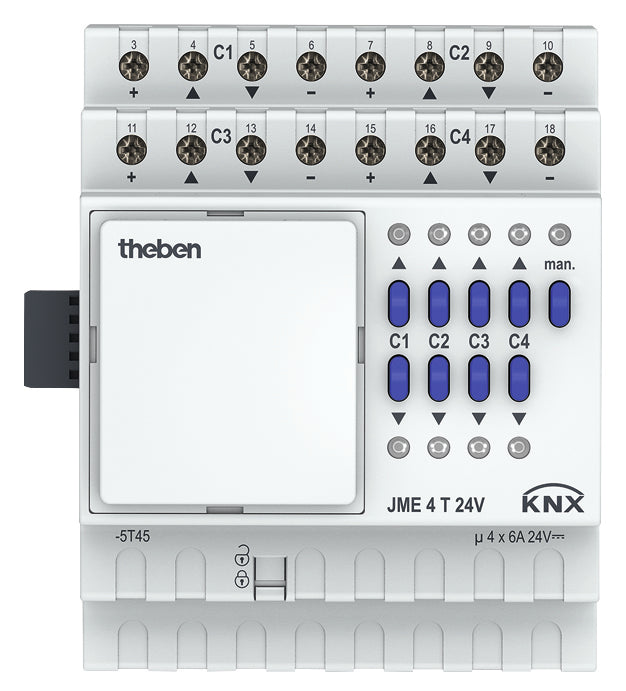

Potřebujete k sestavě řady MIX2 v rozvaděči přidat další stejnosměrné pohony stínění na 24 V? JME 4 T 24V KNX je rozšiřovací přístroj žaluziového aktoru se 4 kanály právě pro takové pohony. Připojí se vedle základního přístroje řady MIX2, například vedle JMG 4 T 24V KNX. Každý kanál má bezpotenciálové přepínací kontakty pro směr nahoru a dolů, LED stavu a tlačítko pro ruční ovládání.

Je to pro mě?

Ano, pokud:

• máte základní přístroj řady MIX2 a potřebujete k němu další 4 pohony 24 V
• řídíte stejnosměrné pohony žaluzií, rolet, markýz, střešních výlezů nebo větracích klapek
• chcete mít v téže sestavě vedle žaluzií i spínání, stmívání nebo řízení topení
• chcete pohony ovládat i tlačítky přímo na přístroji

Ne, zvolte jiný model, pokud:

• základní přístroj řady MIX2 v rozvaděči ještě nemáte, pak zvolte nejprve JMG 4 T 24V KNX
• máte pohony na síťové napětí, pak zvolte rozšiřovací přístroj JME 4 T KNX
• chcete samostatný aktor pro 4 stejnosměrné pohony, pak zvolte JM 4 T 24V KNX
• potřebujete 8 stejnosměrných pohonů v jednom samostatném přístroji, pak zvolte JM 8 T 24V KNX

Hlavní vlastnosti

• rozšiřovací přístroj řady MIX2 pro 4 stejnosměrné pohony
• bezpotenciálové přepínací kontakty 6 A při 24 V DC
• minimální zátěž 12 V a 100 mA
• kontakty pro směr nahoru a dolů v každém kanálu
• ruční ovládání a LED stavu pro každý kanál
• KNX TP a KNX Data Secure v sestavě řady MIX2
• šířka 4 TE, montáž na DIN lištu

Co produkt umí

Čtyři kanály ovládají stejnosměrné pohony pro žaluzie, rolety, markýzy, jiná stínicí zařízení a clony proti pohledu, střešní výlezy nebo větrací klapky. Pro směr nahoru i dolů má každý kanál bezpotenciálový přepínací kontakt.

Přístroj vždy doplňuje základní přístroj řady MIX2, ke kterému lze připojit nejvýše dva rozšiřovací moduly MIX nebo MIX2. V jedné sestavě se tak žaluzie mohou libovolně kombinovat se spínáním, stmíváním, řízením topení a binárními vstupy. Parametrizaci zrychlí funkce kopírování.

Tlačítkem kanálu rozjedete roletu jedním stiskem a dalším ji zastavíte. U žaluzie krátký stisk jednou natočí lamely, dlouhý stisk spustí jízdu nahoru nebo dolů a stisk během jízdy ji zastaví. Při jízdě svítí LED kanálu. Ruční ovládání funguje i bez napětí sběrnice, musí však být povoleno v ETS. Když je zapnutý ruční režim tlačítkem man., telegramy ze sběrnice se neprovádějí.

Ovládání a komunikace

Přístroj je určen pro sběrnici KNX TP, komunikace sestavy podporuje KNX Data Secure. V ETS se vybírá aplikační program, nastavují parametry a adresy a přenášejí do přístroje, databáze pro ETS je na www.theben.de.

Instalace a použití

Montuje se na DIN lištu podle EN 60715 hned vedle základního přístroje. Vodiče se připojují šroubovými svorkami, plný vodič 0,5 až 6 mm² a lanko s dutinkou 0,5 až 4 mm². Před montáží odpojte napětí.

Podrobný popis funkcí aplikačního programu najdete v KNX příručce výrobce.

Kde najde využití

• rozšíření sestavy MIX2 o další stejnosměrné pohony bez výměny základního přístroje
• kancelářské a veřejné budovy a hotely se stejnosměrnou stínicí technikou
• venkovní žaluzie, rolety a markýzy
• střešní výlezy a větrací klapky

Důležité před nákupem

• Samostatně přístroj nepracuje. Potřebuje základní přístroj řady MIX2 a na jeden základní přístroj připadají nejvýše dva rozšiřovací.
• Je určen pro stejnosměrné pohony 24 V, pro síťové pohony je nutný jiný model.
• Kontakty jsou bezpotenciálové, schéma zapojení najdete v datasheetu.
• Kontakty spínají nejvýše 6 A při 24 V DC.
• Spínaný obvod musí mít nejméně 12 V a 100 mA, to je minimální zátěž kontaktu.
• Bezpečné malé napětí SELV lze spínat jen tehdy, když SELV spínají všechny kanály přístroje.
• Krytí je IP 20, provozní teplota -5 až 45 °C, třída ochrany II podle EN 60730-1. Přístroj je určen pro objektové stavby, například kancelářské a veřejné budovy nebo hotely, a jen do uzavřených suchých prostor.
• Montáž smí provést jen elektrikář, před montáží a demontáží odpojte síťové napětí.
• Ruční ovládání tlačítky funguje jen tehdy, když je povoleno v ETS. S vyzkoušením pohonů tlačítky ještě před parametrizací proto nepočítejte.

Časté dotazy

Ke kterému základnímu přístroji JME 4 T 24V KNX připojím?
K základnímu přístroji řady MIX2. Pro stejnosměrné pohony se nabízí žaluziový aktor JMG 4 T 24V KNX.

Kolik pohonů tak celkem ovládnu?
JMG 4 T 24V KNX řídí 4 pohony, se dvěma rozšiřovacími přístroji JME 4 T 24V KNX celkem 12.

Jaké napětí potřebuje sběrnice?
Napětí sběrnice KNX je 21 až 32 V DC.

Mohu na jeden základní přístroj dát i rozšiřovací modul pro síťové pohony?
Základní přístroj přijme rozšiřovací moduly MIX nebo MIX2 a jejich funkce lze libovolně kombinovat. Pokud spínáte SELV, musí ho spínat všechny kanály daného modulu.

Jaké průřezy vodičů svorky přijmou?
Plný vodič 0,5 až 6 mm², lanko s dutinkou 0,5 až 4 mm².

JME 4 T 24V KNX nebo JME 4 T KNX?

JME 4 T 24V KNX zvolte pro stejnosměrné pohony stínění. JME 4 T KNX zvolte, pokud rozšiřujete sestavu o pohony na síťové napětí.
