THEBEN 4940260 JM 4 T 24V KNX Žaluziový aktor 4násobný pro pohony 24 V, na DIN lištu

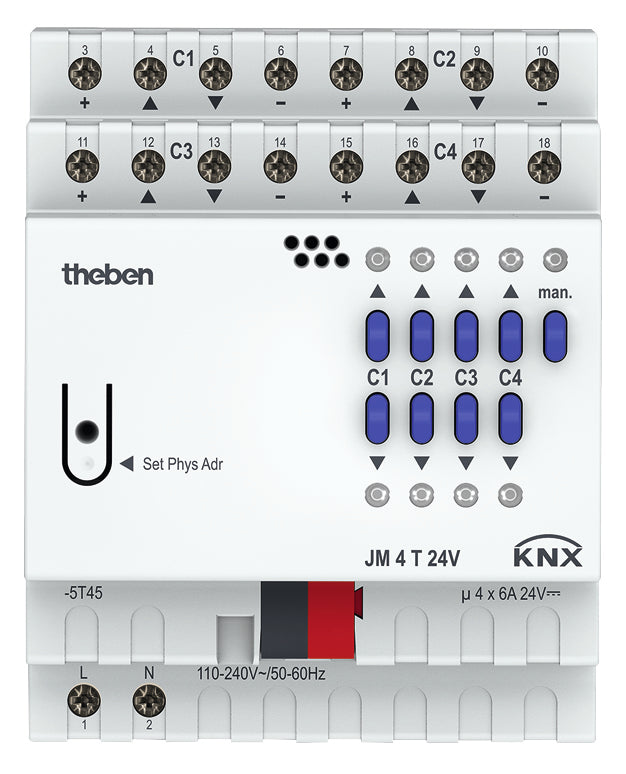

Máte stínicí techniku se stejnosměrnými pohony 24 V a chcete ji řídit po sběrnici KNX z rozvaděče? JM 4 T 24V KNX je čtyřnásobný žaluziový aktor řady FIX1 právě pro takové pohony, v kompaktním pouzdře o šířce 4 TE. Každý kanál má bezpotenciálový přepínací kontakt pro jízdu nahoru a pro jízdu dolů, LED stavu a tlačítko pro ruční ovládání. Je určen pro kancelářské a veřejné budovy nebo hotely.

Je to pro mě?

Ano, pokud:

• řídíte 4 stejnosměrné pohony žaluzií, rolet nebo markýz
• chcete samostatný kompaktní aktor na DIN lištu pro KNX TP
• chcete pohony po povolení v ETS vyzkoušet tlačítky přímo na přístroji
• chcete u každého kanálu vidět na LED, kterým směrem jede
• vybavujete kancelářské budovy, veřejné budovy nebo hotely

Ne, zvolte jiný model, pokud:

• máte pohony na síťové napětí, pak zvolte JM 4 T KNX
• potřebujete 8 stejnosměrných pohonů v jednom přístroji, pak zvolte JM 8 T 24V KNX
• chcete pro stejnosměrné pohony modulární sestavu s rozšiřovacími přístroji, pak zvolte základní přístroj JMG 4 T 24V KNX řady MIX2

Hlavní vlastnosti

• 4 žaluziové kanály pro stejnosměrné pohony
• bezpotenciálové přepínací kontakty 6 A při 24 V DC
• minimální zátěž 12 V a 100 mA
• napájení přístroje 110 až 240 V AC, 50 až 60 Hz
• kompaktní přístroj řady FIX1
• KNX TP, odběr ze sběrnice nejvýše 4 mA
• ruční ovládání tlačítky a LED stavu u každého kanálu

Co produkt umí

Čtyři kanály ovládají nezávisle na sobě pohony pro žaluzie, rolety, markýzy, jiná stínicí zařízení a clony proti pohledu, střešní výlezy nebo větrací klapky. Pro jízdu nahoru i dolů má každý kanál bezpotenciálový přepínací mikrokontakt, kterým spínáte stejnosměrné napětí pohonu.

Na čele aktoru jsou tlačítka kanálů a LED. Roleta se jedním stiskem rozjede a dalším zastaví. U žaluzie krátký stisk jednou natočí lamely, dlouhý stisk spustí jízdu a stisk během jízdy ji zastaví. Svítící LED ukazuje, na kterém kanálu se pohon právě pohybuje.

Tlačítkem man. přepnete do ručního režimu. LED man. svítí a telegramy ze sběrnice se neprovádějí, po dalším stisku LED zhasne a aktor opět reaguje na sběrnici. Ovládání výstupů tlačítky a ruční režim je nutné povolit v ETS. Funkce kopírování urychlí parametrizaci.

Ovládání a komunikace

Aktor je připojen na KNX TP, napětí sběrnice je 21 až 32 V DC. V ETS vyberete aplikační program, nastavíte parametry a adresy a přenesete je do přístroje. Databáze pro ETS je na www.theben.de. Řada FIX1 tvoří kompaktní přístroje pro spínání, stmívání, topení a řízení.

Instalace a použití

Aktor se nacvakne na DIN lištu podle EN 60715. Vodiče se připojují šroubovými svorkami, plný vodič 0,5 až 6 mm², lanko s dutinkou 0,5 až 4 mm², sběrnice svorkou KNX. Před připojením odpojte napětí.

Přístroj sám se napájí ze sítě, pohony napájíte z vlastního zdroje přes kontakty aktoru. Patří do uzavřených suchých prostor.

Kde najde využití

• kancelářské budovy se stínicí technikou na malé napětí
• veřejné budovy a hotely se stejnosměrnými pohony žaluzií a rolet
• markýzy a clony proti pohledu s nízkonapěťovými pohony
• střešní výlezy a větrací klapky se stejnosměrnými pohony

Důležité před nákupem

• Aktor je pro stejnosměrné pohony 24 V, pro síťové pohony je určen jiný model.
• Napětí pro pohony aktor nedodává. Kontakty jsou bezpotenciálové, zdroj 24 V DC je nutný zvlášť.
• Kromě sběrnice potřebuje aktor i síťové napájení.
• Spínací proud 6 A platí při 24 V DC. Spínaný obvod musí mít nejméně 12 V a 100 mA.
• Síťové napájení aktoru smí kolísat v toleranci +10 % a -15 % kolem 110 až 240 V AC.
• Bezpečné malé napětí SELV lze spínat, jen když ho spínají všechny kanály přístroje.
• Krytí je IP 20, provozní teplota -5 až 45 °C, třída ochrany II podle EN 60730-1 při montáži podle určení. Použití je dovoleno jen v uzavřených suchých prostorách.
• Montáž svěřte elektrikáři a před montáží i demontáží odpojte síťové napětí.
• Ruční ovládání tlačítky musí být povoleno v ETS.
• Při zapojení sběrnicové svorky dbejte na polaritu.

Časté dotazy

Jaké napětí sběrnice aktor potřebuje?
Běžné napětí sběrnice KNX 21 až 32 V DC. Proud odebíraný ze sběrnice je nejvýše 4 mA.

Jak ručně zastavím jedoucí žaluzii?
Jedním stiskem tlačítka příslušného kanálu během jízdy. Roletu zastavíte stejně, dalším stiskem po rozjetí.

Proč pohony nereagují na povely ze sběrnice?
Ověřte, zda není zapnutý ruční režim. Při svítící LED man. se telegramy ze sběrnice neprovádějí.

Jak ručně natočím lamely?
Krátkým stiskem tlačítka kanálu se lamely jednou natočí, dlouhým stiskem spustíte jízdu.

Funguje ruční ovládání i bez napětí sběrnice?
Ano, pokud je ovládání tlačítky povoleno v ETS. Pohony pak tlačítky na přístroji ovládáte i tehdy, když sběrnice není pod napětím.

Kde aktor nastavím?
V ETS, kde se vybírá aplikační program a přenášejí parametry a adresy.

JM 4 T 24V KNX nebo JM 8 T 24V KNX?

JM 4 T 24V KNX zvolte pro 4 pohony a úsporné místo v rozvaděči. JM 8 T 24V KNX zvolte, pokud chcete 8 pohonů v jednom přístroji.
