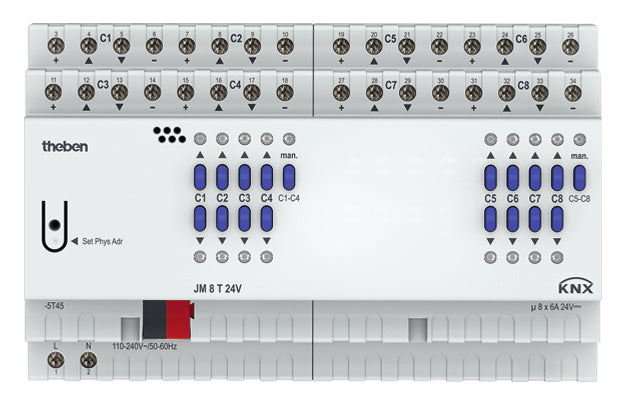

THEBEN 4940265 JM 8 T 24V KNX Žaluziový aktor 8násobný pro pohony 24 V, na DIN lištu

Řídíte v objektu větší počet žaluzií nebo rolet se stejnosměrnými pohony 24 V a chcete je mít v rozvaděči v jednom přístroji? JM 8 T 24V KNX je osminásobný žaluziový aktor řady FIX2 právě pro takové pohony. Každý z osmi kanálů má bezpotenciálový přepínací kontakt pro směr nahoru a pro směr dolů, LED, která ukazuje jízdu, a tlačítko pro ruční ovládání. Aktor je určen pro kancelářské budovy, veřejné budovy, hotely a podobné objekty.

Je to pro mě?

Ano, pokud:

• máte až 8 stejnosměrných pohonů pro žaluzie, rolety nebo markýzy
• chcete všechny kanály v jednom samostatném přístroji na DIN lištu
• připojujete se na sběrnici KNX TP
• chcete pohony ovládat tlačítky na aktoru, jakmile je to v ETS povoleno
• stavíte kanceláře, veřejné budovy nebo hotely

Ne, zvolte jiný model, pokud:

• máte 8 pohonů na síťové napětí, pak zvolte JM 8 T KNX
• stačí vám 4 takové pohony, pak zvolte JM 4 T 24V KNX
• chcete pro stejnosměrné pohony modulární sestavu, kterou postupně rozšíříte, pak zvolte základní přístroj JMG 4 T 24V KNX řady MIX2

Hlavní vlastnosti

• 8 žaluziových kanálů pro stejnosměrné pohony
• bezpotenciálové přepínací kontakty 6 A při 24 V DC
• minimální zátěž 12 V a 100 mA
• napájení přístroje 110 až 240 V AC, 50 až 60 Hz
• kompaktní přístroj řady FIX2, šířka 8 TE
• KNX TP, odběr ze sběrnice nejvýše 4 mA
• ruční ovládání tlačítky a LED stavu u každého kanálu

Co produkt umí

Osm kanálů řídí nezávisle na sobě pohony pro žaluzie, rolety, markýzy, jiná stínicí zařízení, clony proti pohledu, střešní výlezy nebo větrací klapky. Pro každý směr má kanál bezpotenciálový přepínací mikrokontakt, přes který spínáte stejnosměrné napětí pohonu.

Tlačítky kanálů ovládáte pohony přímo v rozvaděči. Roleta se rozjede jedním stiskem a zastaví dalším. U žaluzie krátký stisk jednou natočí lamely, dlouhý stisk spustí jízdu a další stisk během jízdy ji zastaví. Kanál, jehož pohon je právě v chodu, poznáte podle svítící LED.

Po stisku tlačítka man. svítí LED man. a aktor neprovádí telegramy ze sběrnice. Dalším stiskem man. LED zhasne a povely ze sběrnice se opět provádějí. Ovládání výstupů tlačítky i ruční režim musí být povoleny v ETS. Funkce kopírování urychlí parametrizaci osmi kanálů.

Ovládání a komunikace

Aktor komunikuje po KNX TP, napětí sběrnice je 21 až 32 V DC. V ETS se vybírá aplikační program, nastavují se parametry a adresy a přenášejí do přístroje. Databáze pro ETS je ke stažení na www.theben.de. Do řady FIX2 patří kompaktní přístroje pro spínání, stmívání, topení a řízení.

Instalace a použití

Aktor se montuje na DIN lištu podle EN 60715. Vodiče připojíte šroubovými svorkami, plný vodič 0,5 až 6 mm² a lanko s dutinkou 0,5 až 4 mm², sběrnici svorkou KNX. Před připojením odpojte napětí.

Aktor se napájí ze sítě, pohony napájíte z vlastního zdroje přes jeho kontakty. Montujte ho jen do uzavřených suchých prostor.

Kde najde využití

• kancelářské budovy s mnoha okny a stíněním na malé napětí
• veřejné budovy a hotely se stejnosměrnými pohony žaluzií a rolet
• rozvaděče, kde se má 8 pohonů vejít do jednoho přístroje
• střešní výlezy a větrací klapky se stejnosměrnými pohony

Důležité před nákupem

• Aktor je pro stejnosměrné pohony 24 V. Pro pohony na síťové napětí je určen jiný model.
• Napětí pro pohony aktor nevyrábí. Kontakty jsou bezpotenciálové a zdroj 24 V DC potřebujete zvlášť.
• Kromě sběrnice musí být aktor připojen i na síťové napájení.
• Spínací proud 6 A platí jen při 24 V DC, pro jiné napětí hodnota uvedena není. Spínaný obvod musí mít nejméně 12 V a 100 mA.
• Síťové napájení aktoru snese odchylku +10 % a -15 % od 110 až 240 V AC.
• Bezpečné malé napětí SELV lze spínat jen tehdy, když ho spínají všechny kanály přístroje.
• Krytí je IP 20, provozní teplota -5 až 45 °C, třída ochrany II podle EN 60730-1 při montáži podle určení.
• Montáž svěřte elektrikáři a před montáží i demontáží odpojte síťové napětí.
• Ruční ovládání tlačítky musí být povoleno v ETS.
• Dokud svítí LED man., aktor neprovede žádný povel ze sběrnice. Po práci v rozvaděči ruční režim vypněte.
• Sběrnicovou svorku zapojte se správnou polaritou.

Časté dotazy

Poznám na aktoru, kterým směrem pohon jede?
Ano, každý kanál má LED stavu pro směr nahoru i pro směr dolů.

Na jakém napětí sběrnice aktor pracuje?
Na běžném napětí KNX 21 až 32 V DC a ze sběrnice odebírá nejvýše 4 mA.

Funguje ruční ovládání i bez napětí sběrnice?
Ano, je-li ovládání tlačítky povoleno v ETS. Potom pohony tlačítky na přístroji ovládáte i bez napětí sběrnice.

Jak zastavím ručně spuštěnou jízdu?
Dalším stiskem tlačítka téhož kanálu, a to u rolety i u žaluzie.

Jak ručně natočím lamely?
Krátkým stiskem tlačítka kanálu se lamely jednou natočí.

Kde aktor nastavím?
V ETS, kde se vybírá aplikační program a přenášejí parametry a adresy.

JM 8 T 24V KNX nebo JM 8 T KNX?

JM 8 T 24V KNX zvolte pro stejnosměrné pohony stínění. JM 8 T KNX zvolte pro pohony na síťové napětí.
