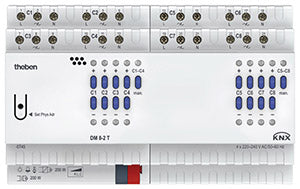

THEBEN 4940285 DM 8-2 T KNX Univerzální stmívací aktor 8násobný na DIN lištu

Potřebujete stmívat osm světelných okruhů z jednoho přístroje, třeba v hotelu nebo v kancelářích s instalací KNX? DM 8-2 T KNX je osmikanálový univerzální stmívací aktor na DIN lištu. Každý kanál stmívá stmívatelné LED retrofit, žárovky, halogeny s transformátorem i kompaktní zářivky, tedy úsporné žárovky, sám rozpozná druh zátěže a má zvláštní režimy pro úsporné žárovky, pro LED a pro ventilátory. V ETS k tomu nastavíte scény, plynulé zapínání, nucené ovládání, počítadlo provozních hodin a diagnostická hlášení.

Je to pro mě?

Ano, pokud:

• chcete co nejvíc stmívacích kanálů v jednom přístroji na DIN lištu
• stmíváte převážně LED retrofit nebo menší halogenové okruhy
• můžete kanály rozdělit tak, aby na jedné fázi byly nejvýše čtyři
• chcete v ETS nastavit scény, omezení jasu, doby stmívání a chování po výpadku
• potřebujete diagnostiku zkratu, přehřátí a výpadku sítě po sběrnici
• některé okruhy se žárovkami, úspornými žárovkami nebo LED potřebují dvojnásobný výkon a chcete pro ně spojit dvojici kanálů

Ne, zvolte jiný model, pokud:

• stačí vám čtyři kanály a chcete užší přístroj, třeba když máte v rozvaděči pro stmívání jen jednu fázi, pak zvolte DM 4-2 T KNX
• stmíváte méně okruhů s vyšším výkonem, pak zvolte DM 4 T KNX se čtyřmi kanály s dvojnásobným výkonem
• chcete začít dvěma kanály a později systém rozšířit, pak zvolte DMG 2 T KNX
• stmíváte jedno svítidlo z instalační krabice, pak zvolte DU 1 KNX
• svítidla mají předřadníky DALI, pak zvolte DM 4 DALI KNX
• LED drivery se řídí rozhraním 0 až 10 V nebo 1 až 10 V, pak zvolte SM 4 KNX

Hlavní vlastnosti

• 8 univerzálních stmívacích kanálů se 200 W na kanál, minimální zátěž 2 W
• spojením dvojice kanálů až 400 W pro jeden okruh na sestupné hraně
• automatické rozpoznání zátěže, náběžná nebo sestupná hrana
• zvláštní režimy pro úsporné žárovky, LED a ventilátory
• až 8 scén na kanál, plynulé zapínání, omezení jasu a nucené ovládání
• hlášení zkratu, přehřátí, výpadku sítě a druhu zátěže
• 2 tlačítka a 2 LED u každého kanálu, ruční režim po čtveřicích kanálů
• napájení 230 až 240 V AC, 50 až 60 Hz

Co produkt umí

Při automatické volbě aktor rozpozná indukční zátěž, třeba vinutý transformátor, a stmívá ji na náběžné hraně. Odporovou a kapacitní zátěž, tedy LED, žárovky a elektronické transformátory, stmívá na sestupné hraně. Druh zátěže lze nastavit i ručně. Dva režimy pro stmívatelné úsporné žárovky zohledňují jejich jinou křivku jasu a lampu vždy startují na vysoký jas. Režim LED s rozsahem 0 až 90 % zvládne svítidla, která po vybuzení nad 90 % přestanou reagovat na stmívání. V režimu ventilátoru dostane motor po zapnutí plné napětí na nastavitelnou dobu 2 až 60 s, aby se rozběhl.

Každý z osmi kanálů má vlastní nastavení. Minimální jas zvolíte od 1 do 50 %, k dispozici jsou tři doby stmívání od 1 do 60 s a hodnota po zapnutí může být poslední jas, minimum nebo pevná hodnota. Plynulé zapínání a vypínání se hodí pro schodiště, příjezdové osvětlení a se spínacími hodinami KNX i pro simulaci průběhu dne s východem a západem slunce. Kanál lze také zablokovat.

Kanály se párují po dvojicích C1 a C2 až C7 a C8. Druhý kanál dvojice může převzít parametry prvního, nebo s ním být zapojen paralelně jako výkonový posilovač.

Ovládání a komunikace

Přístroj se připojuje svorkou na sběrnici KNX TP a odebírá z ní nejvýše 17,5 mA. V ETS ho nastavíte aplikačním programem FIX2 DM 8-2 T, který má 254 komunikačních objektů a 254 skupinových adres.

U každého kanálu jsou dvě tlačítka a dvě LED. Horní tlačítko zapíná a po každém stisku přidá 25 % jasu, dolní po 25 % ubírá až do vypnutí. Horní LED ukazuje zapnutý kanál, dolní signalizuje přehřátí nebo zkrat, při zkratu blikají obě. Pro kanály C1 až C4 a C5 až C8 je vždy jedno tlačítko ručního režimu, ve kterém se povely ze sběrnice neprovádějí. Jeho trvání nastavíte v ETS od 30 minut do 24 hodin nebo do zrušení objektem a po výpadku sítě se ruší.

Instalace a použití

Aktor se montuje na DIN lištu podle EN 60715 do uzavřených suchých prostor. Silové vodiče se připojují do šroubových svorek s utahovacím momentem 0,8 Nm, plné o průřezu 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Pracovní teplota je −5 až +45 °C, krytí IP 20, třída ochrany II a příkon v pohotovostním režimu pod 1 W.

Po stranách přístroje dodržte větrací mezeru 8 mm. Výkony platí pro 230 V a 50 Hz. Při vyšším napětí, vyšší frekvenci a teplotě okolí 45 °C klesá výkon kanálu se žárovkami na 185 W.

Kde najde využití

• hotely, kde jeden přístroj stmívá okruhy ve více pokojích
• kancelářská patra s mnoha skupinami LED retrofit osvětlení
• schodiště a chodby s plynulým zapínáním a vypínáním
• ložnice a hotelové pokoje s nočním omezením jasu

Důležité před nákupem

• Na jedné fázi smějí být nejvýše čtyři kanály přístroje. Při plánování rozvaděče počítejte nejméně se dvěma fázemi.
• Přístroj je určen pro objektové stavby, tedy kancelářské a veřejné budovy nebo hotely, a podle EN 61000-3-2 k profesionálnímu použití.
• LED a kompaktní zářivky stmívá kanál na sestupné hraně plným výkonem, na náběžné hraně při teplotě okolí 45 °C jen 22 W u LED a 32 W u kompaktních zářivek.
• Pevně zvolená náběžná hrana není vhodná pro elektronické transformátory a může stmívač přetížit. Paralelní provoz dvojice kanálů je určen pro sestupnou hranu, tedy žárovky, úsporné žárovky a LED.
• Indukční zátěž je omezena na 150 VA na kanál a nesmí se na jednom kanálu kombinovat s elektronickými transformátory, úspornými žárovkami ani LED.
• Připojujte jen LED retrofit na síťové napětí výslovně označené jako stmívatelné a na jeden kanál jen zdroje stejného typu.
• U stmívaných LED nelze vyloučit nestandardní chování při stmívání ani rádiové rušení. Signály HDO mohou způsobit krátké zablikání.
• Sériové ani paralelní spojení samostatných stmívačů není dovoleno, paralelně lze spojit jen dvojice kanálů téhož přístroje.
• Před stmívač nepatří regulační transformátor a před výměnou zdrojů je nutné vypnout jistič.

Časté dotazy

Proč nesmím dát všech osm kanálů na jednu fázi?
Kvůli dodržení norem elektromagnetické kompatibility. Rozdělte kanály tak, aby na každé fázi byly nejvýše čtyři.

Co znamená blikající dolní LED u kanálu?
Kanál se kvůli přehřátí nebo zkratu ztlumil na nulu. Zkontrolujte zátěž, teplotu v rozvaděči a větrací mezery, při zkratu i vedení.

Mohu na jednom přístroji kombinovat různé zdroje?
Ano, každý kanál má vlastní volbu zátěže. Jen na jednom kanálu nemíchejte indukční zátěž s jinými zdroji.

Jak nastavit stmívání LED, které při plném jasu nejdou ztlumit?
Zvolte pro kanál zvláštní režim LED s omezeným rozsahem stmívání.

Ztratím scény po novém nahrání z ETS?
Záleží na parametru. Scény lze při nahrání přepsat hodnotami z ETS, nebo je ponechat beze změny.

Pozná přístroj, jakou zátěž má připojenou?
Ano, v automatickém režimu zátěž rozpozná a druh zátěže umí i hlásit na sběrnici.

DM 8-2 T KNX nebo DM 4 T KNX?

DM 8-2 T KNX zvolte, pokud potřebujete mnoho kanálů pro LED a menší zátěže. DM 4 T KNX zvolte, pokud stmíváte méně okruhů s vyšším výkonem, například halogeny.
