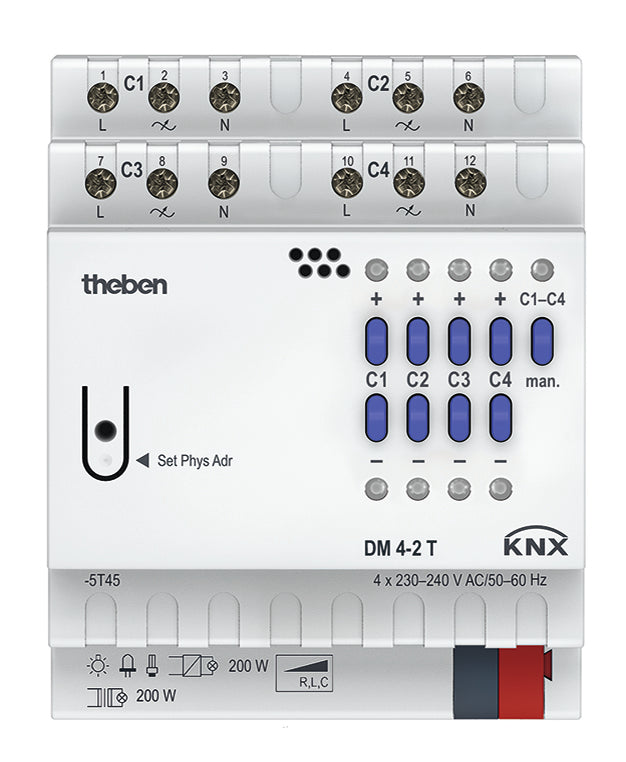

THEBEN 4940280 DM 4-2 T KNX Univerzální stmívací aktor 4násobný na DIN lištu

Stmíváte LED retrofit, halogeny nebo kompaktní zářivky, tedy úsporné žárovky, ve více místnostech a chcete co nejvíc kanálů na malém prostoru? DM 4-2 T KNX je čtyřkanálový univerzální stmívací aktor na DIN lištu. Každý kanál pracuje s odporovou, indukční i kapacitní zátěží, sám rozpozná druh zátěže a nabízí zvláštní režimy pro stmívatelné úsporné žárovky, pro LED a pro ventilátory. Aplikační program přidává scény, plynulé zapínání, nucené ovládání, počítadlo provozních hodin a diagnostiku.

Je to pro mě?

Ano, pokud:

• potřebujete čtyři stmívací kanály v úzkém přístroji na DIN lištu
• stmíváte hlavně stmívatelné LED retrofit nebo menší halogenové okruhy
• máte LED svítidla, která po rozsvícení na plný jas už nejdou ztlumit
• chcete v ETS nastavit scény, minimální jas, dobu stmívání a chování po výpadku napětí
• chcete na sběrnici dostávat hlášení o zkratu, přehřátí nebo výpadku sítě
• potřebujete pro jeden okruh se žárovkami, úspornými žárovkami nebo LED spojit dva kanály a zdvojnásobit výkon

Ne, zvolte jiný model, pokud:

• potřebujete osm kanálů v jednom přístroji a v rozvaděči máte aspoň dvě fáze, pak zvolte DM 8-2 T KNX
• stmíváte větší halogenové okruhy a stačí vám dva kanály, pak zvolte DM 2 T KNX se 400 W na kanál
• chcete čtyři kanály s vyšším výkonem, pak zvolte DM 4 T KNX
• stmíváte jedno svítidlo pod omítkou, pak zvolte DU 1 KNX
• svítidla mají předřadníky DALI, pak zvolte DM 4 DALI KNX
• LED drivery se řídí rozhraním 0 až 10 V nebo 1 až 10 V, pak zvolte SM 4 KNX

Hlavní vlastnosti

• 4 univerzální stmívací kanály se 200 W na kanál, minimální zátěž 2 W
• dvojice kanálů lze spojit, v paralelním provozu na sestupné hraně 400 W
• automatické rozpoznání zátěže nebo pevná volba stmívání na náběžné či sestupné hraně
• režimy pro stmívatelné úsporné žárovky, LED a ventilátory
• až 8 scén na kanál, plynulé zapínání a vypínání, omezení jasu
• ruční ovládání a dvě LED u každého kanálu
• napájení 230 až 240 V AC, 50 až 60 Hz, šířka 4 moduly

Co produkt umí

V automatickém režimu aktor pozná druh zátěže a zvolí stmívání na náběžné hraně pro indukční zátěž, například vinuté transformátory, nebo na sestupné hraně pro odporovou a kapacitní zátěž, tedy LED, žárovky a elektronické transformátory. Režim můžete zvolit i pevně. Pro stmívatelné úsporné žárovky jsou připraveny dva zvláštní režimy, které lampu vždy zapnou na vysoký jas a teprve potom ji ztlumí na nastavenou hodnotu. Režim pro LED s rozsahem 0 až 90 % je určen pro svítidla, která se nedají stmívat, když dostanou víc než 90 %. Režim pro ventilátor rozběhne motor plným napětím po nastavitelnou dobu 2 až 60 s.

V ETS nastavíte minimální jas od 1 do 50 %, tři různé doby stmívání od 1 do 60 s a hodnotu po zapnutí, třeba poslední jas před vypnutím. Plynulé zapínání postupně rozsvítí, po nastavené době zase pomalu ztlumí a hodí se pro schodiště nebo příjezdy. Omezení jasu objektem drží například v noci jen základní osvětlení. Kanál lze zablokovat nebo převzít nuceným ovládáním a účastní se až 8 scén, které lze i ukládat.

Dvojici kanálů C1 a C2, C3 a C4 lze nastavit stejně kopírováním parametrů, nebo je spojit paralelně, kdy druhý kanál slouží jen jako výkonový posilovač prvního.

Ovládání a komunikace

Přístroj se připojuje svorkou na sběrnici KNX TP a parametruje se v ETS aplikačním programem FIX2 DM 8-2 T, ve kterém zvolíte typ přístroje DM 4-2 T.

Každý kanál má na čele dvě tlačítka a dvě LED. Horní tlačítko kanál zapne a každým stiskem přidá 25 % jasu, dolní jas po 25 % ubírá až do vypnutí. Horní LED svítí, když je kanál zapnutý, dolní bliká při přehřátí nebo zkratu, kdy se kanál ztlumí na nulu. Při zkratu blikají obě. Tlačítko pro ruční režim přepne všechny čtyři kanály na ovládání jen z přístroje. Dobu ručního režimu nastavíte v ETS na 30 minut až 24 hodin nebo do zrušení objektem.

Instalace a použití

Aktor se montuje na DIN lištu podle EN 60715 do uzavřených suchých prostor. Silové vodiče se připojují do šroubových svorek, plné o průřezu 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Pracovní teplota je −5 až +45 °C, krytí IP 20, třída ochrany II a příkon v pohotovostním režimu pod 1 W.

Po stranách nechte větrací mezeru 8 mm. Výkony platí pro 230 V a 50 Hz. Při 240 V, 60 Hz a teplotě okolí 45 °C jsou nižší, kanál se žárovkami pak zvládne 185 W.

Kde najde využití

• hotelové pokoje a apartmány s několika stmívanými okruhy LED retrofit
• kanceláře a zasedačky se scénami a omezením jasu
• schodiště a chodby s plynulým zapínáním a vypínáním
• řízení menšího ventilátoru vedle stmívání světel

Důležité před nákupem

• Na sestupné hraně zvládne kanál s LED i kompaktními zářivkami plný výkon. Na náběžné hraně při teplotě okolí 45 °C jen 22 W u LED a 32 W u kompaktních zářivek, u žárovek a halogenů 160 W při 35 °C. Při přetížení se kanál sám ztlumí.
• Indukční zátěž, tedy vinuté transformátory, je omezena na 150 VA na kanál.
• Pevně zvolená náběžná hrana není vhodná pro elektronické transformátory a může stmívač přetížit.
• Vinuté transformátory ani jinou indukční zátěž nekombinujte na jednom kanálu s elektronickými transformátory, úspornými žárovkami nebo LED.
• Stmívat lze jen LED retrofit žárovky na síťové napětí výslovně označené jako stmívatelné. Na jeden kanál dávejte jen zdroje stejného typu.
• U stmívaných LED nelze vyloučit nestandardní chování při stmívání ani rádiové rušení. Signály HDO v rozvodné síti se mohou projevit krátkým zablikáním osvětlení.
• Spojovat lze jen dvojice kanálů téhož přístroje a paralelní provoz je určen pro sestupnou hranu, tedy žárovky, úsporné žárovky a LED. Sériové ani paralelní zapojení samostatných stmívačů není dovoleno.
• Před stmívač neinstalujte regulační transformátor. Před výměnou zdrojů vypněte jistič.
• Úsporné žárovky pod 20 % jasu, někdy už pod 35 %, mohou blikat. Minimální jas proto nastavte podle typu lampy.

Časté dotazy

Proč se kanál sám ztlumil na nulu?
Hlásí přehřátí nebo zkrat, dolní LED kanálu bliká. Při zkratu zkontrolujte vedení a zátěž.

Co dělat, když LED při stmívání blikají?
Pro LED je doporučený režim na sestupné hraně. Náběžnou hranu použijte jen tehdy, když na sestupné hraně ruší blikání při stmívání, a případně zvyšte minimální jas.

Lze nastavit, jak se světla zachovají po výpadku napětí?
Ano. Pro výpadek sběrnice i návrat sítě nebo sběrnice zvolíte stav před výpadkem nebo pevnou hodnotu jasu.

Mohu scény ukládat z nástěnného tlačítka KNX?
Ano, pokud v ETS povolíte učení scén. Uloží se aktuální jas kanálu bez ohledu na to, jak vznikl.

Proč úsporná žárovka po zapnutí nesvítí naplno?
Studená úsporná žárovka má nižší jas a podle typu a teploty může trvat až 5 minut, než dosáhne plného jasu.

Mohu ruční ovládání zakázat?
Ano, tlačítka na přístroji lze v ETS zablokovat. Zablokované tlačítko signalizuje blikající LED.

DM 4-2 T KNX nebo DM 8-2 T KNX?

DM 4-2 T KNX zvolte, pokud vám stačí čtyři kanály a chcete šetřit místo v rozvaděči. DM 8-2 T KNX zvolte, pokud potřebujete osm kanálů v jednom přístroji. Počítejte ale s tím, že u něj smějí být na jedné fázi nejvýše čtyři kanály, osm kanálů tedy rozdělíte alespoň na dvě fáze.
