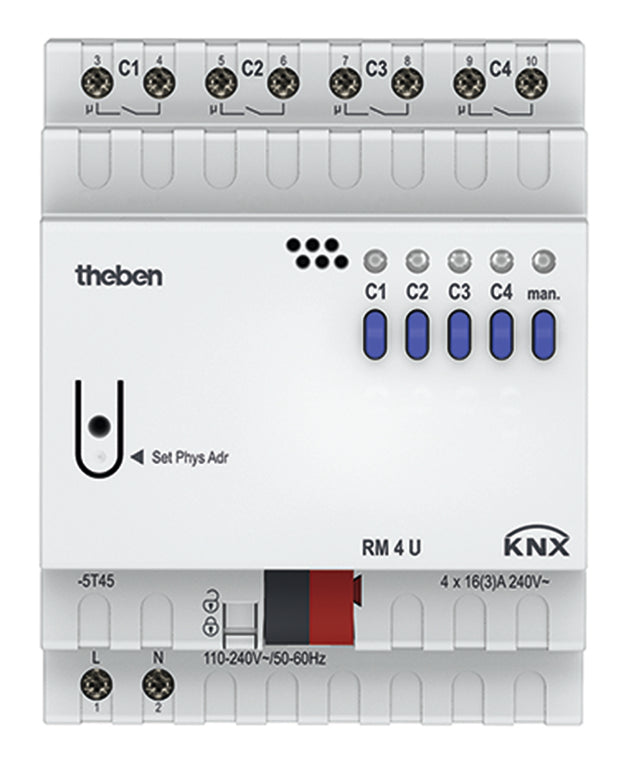

THEBEN 4940223 RM 4 U KNX Spínací aktor 4násobný na DIN lištu, kapacitní zátěž

Potřebujete po sběrnici KNX spínat čtyři okruhy osvětlení nebo jiných spotřebičů a hledáte úsporný reléový aktor s nízkým vlastním příkonem? THEBEN RM 4 U KNX je čtyřnásobný spínací aktor na DIN lištu o šířce 4 moduly pro LED svítidla, zářivky i žárovky. Každý kanál má LED stavu a ruční ovládání, které funguje i bez napětí sběrnice, a v ETS mu nastavíte časové, logické i centrální funkce.

Je to pro mě?

Ano, pokud:

• chcete po sběrnici KNX spínat čtyři okruhy osvětlení nebo jiných spotřebičů
• spínáte žárovky, halogeny, zářivky nebo LED svítidla v běžném rozsahu výkonů
• okruhy jsou na různých fázích
• chcete výstupy v rozvaděči zapnout ručně i při výpadku sběrnice
• potřebujete schodišťové světlo s předvarováním, zpožděné spínání, impuls nebo scény
• chcete aktor s nízkým vlastním příkonem v pohotovosti

Ne, zvolte jiný model, pokud:

• spínáte svítidla s vysokým náběhovým proudem nebo chcete měřit proud kanálů, pak zvolte RM 4 I KNX
• potřebujete na stejné šířce osm kanálů, pak zvolte RM 8 S KNX
• chcete aktor později rozšířit a využít KNX Data Secure, pak zvolte základní přístroj RMG 4 U KNX, ke kterému lze připojit až dva rozšiřovací moduly
• chcete ovládat i žaluzie, pak zvolte RM 8 T KNX s kanály nastavitelnými jako spínací nebo žaluziové
• spínáte zátěže, pro které nestačí kontakt 16 A, pak zvolte výkonový aktor RM 4 H KNX s kontakty 25 A
• potřebujete spínat jediný okruh z instalační krabice, pak zvolte aktor pod omítku SU 1 KNX

Hlavní vlastnosti

• 4 reléové kanály se spínacím kontaktem, bezpotenciálové výstupy
• paralelně kompenzované zářivky s kapacitou do 140 µF
• náběhový proud až 800 A po dobu 200 µs
• LED stavu sepnutí u každého kanálu
• ruční ovládání na přístroji i bez napětí sběrnice
• spínání různých fází v jednom přístroji
• montáž na DIN lištu, připojení na KNX TP sběrnicovou svorkou

Co produkt umí

Čtyři kanály pracují nezávisle a každému v ETS přiřadíte vlastní chování. Kromě zapnutí a vypnutí je k dispozici zpožděné zapnutí a vypnutí, impulsní funkce a schodišťové světlo s předvarováním, které před zhasnutím ohlásí, že se světlo brzy vypne. I když je výstup fyzicky spínací kontakt, v parametrech může kanál pracovat jako spínací, nebo rozpínací.

Kanál se může účastnit centrálních povelů trvale zapnuto, trvale vypnuto a centrální spínání a umí uložit a vyvolat scénu. Logické funkce A, NEBO, blokování a uvolnění dovolí kanál po sběrnici zablokovat nebo ho sepnout jen tehdy, když platí dvě podmínky zároveň.

Ovládání a komunikace

Aktor se připojuje na sběrnici KNX TP, odebírá z ní nejvýše 4 mA a nastavuje se v ETS. Aplikační program je v databázi ETS od Thebenu, fyzickou adresu přidělíte tlačítkem pro programování s kontrolní LED.

Každý kanál má na čele tlačítko a LED stavu. Pokud v ETS povolíte ruční ovládání, výstup zapnete a vypnete stiskem tlačítka kanálu. Tlačítko man. přepíná ruční režim, při kterém svítí jeho LED a aktor neprovádí telegramy ze sběrnice. Dalším stiskem LED zhasne a aktor opět provádí telegramy ze sběrnice.

Instalace a použití

Aktor patří na lištu DIN podle EN 60715 do uzavřeného suchého prostoru. Kromě sběrnice ho musíte připojit na síťové napájení 110 až 240 V AC, 50 až 60 Hz. Do svorek výstupů připojíte plné vodiče od 0,5 do 6 mm² nebo lanka s dutinkou od 0,5 do 4 mm². Sběrnicová svorka KNX se připojuje se správnou polaritou.

Montáž smí provádět jen elektrikář, před montáží i demontáží je nutné odpojit síťové napětí.

Kde najde využití

• kancelářské budovy, kde se spínají menší skupiny svítidel
• hotely se schodišťovým světlem na chodbách
• veřejné budovy s centrálním vypnutím a scénami osvětlení
• rozvaděče, kde postačí čtyři kanály a chcete šetřit vlastní spotřebu přístrojů

Důležité před nákupem

• Aktor potřebuje kromě sběrnice síťové napájení s tolerancí plus 10 a minus 15 %, bez něj nepracuje.
• Kontakt spíná 16 A při odporové zátěži, ale při účiníku 0,6 jen 3 A. Pro indukční zátěže, například motory, s tím počítejte.
• LED svítidla od 2 W připojíte do 600 W na kanál, LED zdroje pod 2 W jen do 55 W.
• Náběhový proud svítidel na kanálu se musí vejít do limitu aktoru. Pro velké skupiny LED svítidel s vysokým proudovým rázem je vhodnější aktor pro vyšší náběhové proudy.
• Výkony pro jednotlivé druhy světelných zdrojů jsou typické hodnoty změřené na vybraných svítidlech a u konkrétních svítidel se mohou lišit.
• Nejmenší spínaná zátěž je 100 mA při 12 V.
• Bezpečné malé napětí SELV můžete spínat, jen když SELV spínají všechny kanály. Kontakty jsou mikrokontakty s rozevřením pod 3 mm.
• Krytí IP 20, třída ochrany II a provozní teplota minus 5 až plus 45 °C. Jen do uzavřených suchých prostor.
• Když aktor necháte v ručním režimu, telegramy ze sběrnice neprovádí. Po práci v rozvaděči ho tlačítkem man. vraťte.

Časté dotazy

Jaký výkon žárovek a halogenů kanál sepne?
Až 2000 W, u odporové zátěže 3680 W.

Zvládne aktor zářivky?
Ano. Zářivky s elektronickým předřadníkem do 1200 W, kompaktní zářivky do 300 W, zářivky s konvenčním předřadníkem s paralelní kompenzací do 1300 W a bez kompenzace nebo se sériovou kompenzací do 2000 VA.

Mohu jedním aktorem spínat okruhy z různých fází?
Ano, spínání libovolné fáze je přípustné a každý kanál může spínat jinou fázi.

Jaké nejvyšší napětí smí být na výstupu?
Výstupy jsou bezpotenciálové, určené pro napětí do 240 V AC.

Kolik aktor spotřebuje v klidu?
Příkon v pohotovosti je přibližně 0,3 W.

Podle jaké normy je aktor vyroben?
Při správné montáži splňuje EN 60669-2-1.

RM 4 U KNX nebo RM 4 I KNX?

RM 4 U KNX zvolte, pokud spínáte běžné osvětlení a spotřebiče a chcete nízký vlastní příkon. RM 4 I KNX zvolte, pokud spínáte LED a zářivková svítidla s vysokým náběhovým proudem, indukční zátěž, u které vám stačí 10 A při účiníku 0,6, nebo chcete měřit proud kanálů.
