THEBEN 4920210 FCA 2 KNX Aktor pro fancoily, 3 stupně ventilátoru, výstup 0 až 10 V, na DIN lištu

Řídíte fancoily s proporcionálními ventily a chcete je zapojit do systému KNX? FCA 2 KNX je aktor na DIN lištu, který plynule polohuje ventily topení a chlazení signálem 0 až 10 V a ovládá ventilátor buď ve třech stupních přes relé, nebo spojitě. Hodí se pro dvoutrubkové i čtyřtrubkové soustavy. Teplotu může regulovat sám podle připojeného teplotního čidla, nebo pracuje jako aktor pro pokojový regulátor na sběrnici.

Je to pro mě?

Ano, pokud:

• máte proporcionální ventily topení nebo chlazení řízené spojitým signálem
• ventilátor fancoilu má až tři stupně, nebo se řídí spojitým signálem
• máte dvoutrubkovou soustavu přepínanou mezi topením a chlazením, nebo čtyřtrubkovou se dvěma okruhy
• chcete hlídat kondenzát a při alarmu automaticky vypnout chlazení
• potřebujete k fancoilu přidat elektrický topný nebo chladicí registr
• montujete do rozvaděče na DIN lištu, kde je k dispozici síťové napětí

Ne, zvolte jiný model, pokud:

• máte dvoubodové ventily typu otevřeno a zavřeno nebo tříbodové motorické pohony, pak zvolte FCA 1 KNX
• topíte jen radiátory nebo podlahovým topením s termickými pohony a bez ventilátoru, pak zvolte šestinásobný aktor topení HM 6 T KNX
• chcete do KNX zapojit split klimatizaci ovládanou infračerveným dálkovým ovladačem, pak zvolte AC IR1 KNX

Hlavní vlastnosti

• výstupy pro proporcionální ventily topení a chlazení
• ventilátor ve třech stupních přes relé nebo spojitě řízený
• přídavné relé pro elektrický registr, ovladatelné i jako samostatný spínací kanál
• integrovaný regulátor teploty místnosti, nebo provoz s externím regulátorem
• vstup pro okenní kontakt nebo teplotní čidlo a vstup pro hlídání kondenzátu
• 9 LED pro provozní stav a 2 tlačítka pro testovací režim
• šířka 4 moduly, krytí IP 20

Co produkt umí

Ventily nepracují skokově, aktor je plynule otevírá podle akční veličiny. Nastavíte, od jaké akční veličiny se má ventil otevřít, jeho nejmenší a největší polohu a také to, o kolik procent se musí akční veličina změnit, než se ventil přestaví. Odpadnou tak zbytečné drobné posuny a potlačíte pískání málo otevřeného ventilu. Mezi topením a chlazením lze nastavit prodlevu, která běží až po úplném zavření druhého ventilu.

U ventilátoru se stupni nastavíte práh akční veličiny pro každý stupeň, minimální dobu setrvání ve stupni a způsob rozběhu. Spojitě řízený ventilátor se rozbíhá od nastaveného prahu a pro split klimatizační jednotky lze zvolit prodlevu před opětovným zapnutím 1 až 7 minut. V obou případech funguje teplý start, který ventilátor pustí až po otevření ventilu a uplynutí nastavené doby, aby do místnosti nefoukal studený vzduch, a doběh po zavření ventilu, který do místnosti dopraví zbytkovou energii z jednotky.

S integrovaným regulátorem měří FCA 2 teplotu čidlem na vstupu E1 a reguluje jako regulátor P nebo PI. Provozní režimy komfort, pohotovost, noční útlum a ochrana proti mrazu nebo přehřátí přepínáte po sběrnici, k dispozici jsou i objekty pro přítomnost a okno. S externím regulátorem pracuje FCA 2 jako aktor. Když zapnete hlídání akční veličiny a ta v nastavené době nepřijde, spustí se nouzový program s pevnou náhradní hodnotou, aby ventily při poruše regulátoru nezůstaly třeba v mrazu zavřené.

V létě umí zvýšit žádanou teplotu pro chlazení podle venkovní teploty přijaté po sběrnici. Kondenzát hlídá kontakt na vstupu E2 nebo telegram po sběrnici a při alarmu vypne chlazení a ventilátor vypne, přepne na první nebo nejvyšší stupeň, případně stav jen ohlásí.

Ovládání a komunikace

Aktor se připojuje svorkou sběrnice KNX, odebírá z ní nejvýše 8 mA a v ETS se nastavuje aplikačním programem pro fancoil aktor FCA 2. Databázi pro ETS najdete na www.theben.de.

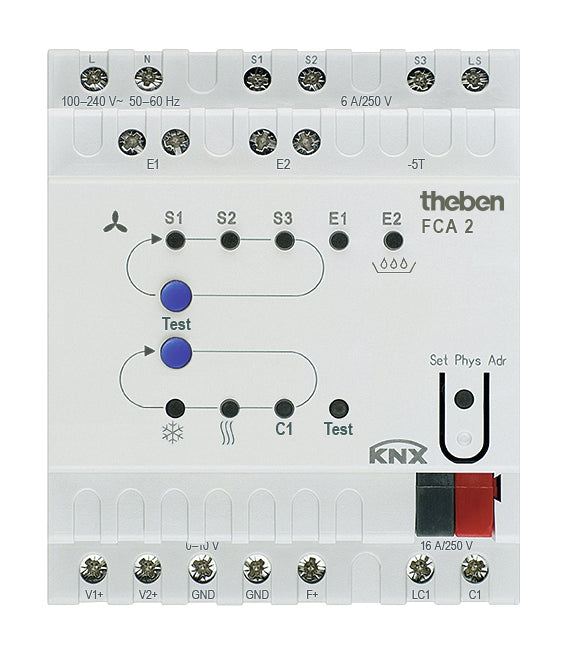

Na čelní straně ukazuje 9 LED stupeň nebo rozsah otáček ventilátoru, otevřený ventil topení nebo chlazení, přídavné relé C1, oba vstupy a testovací režim. Dvěma tlačítky v testovacím režimu přepínáte ventilátor, otevíráte a zavíráte ventily a spínáte relé C1. Spojitě řízený ventilátor se tlačítkem přepíná po krocích 33, 66 a 100 %. Před prvním nahráním aplikace je aktor trvale v testovacím režimu, později do něj přejdete stiskem tlačítka během minuty po resetu.

Instalace a použití

FCA 2 se montuje na DIN lištu TH 35 v rozvaděči. Kromě sběrnice potřebuje síťové napájení 100 až 240 V AC, 50 až 60 Hz, a v pohotovostním režimu odebírá méně než 0,5 W. Stupňový ventilátor se připojuje na výstupy S1, S2 a S3, spojitě řízený na svorky F+ a GND.

Kde najde využití

• kanceláře se čtyřtrubkovou soustavou a proporcionálními ventily, kde se teplota řídí podle denní doby a obsazenosti
• místnosti s dvoutrubkovou soustavou přepínanou podle sezóny mezi topením a chlazením
• fancoily s elektrickým topným nebo chladicím registrem na přídavném relé

Důležité před nákupem

• Výstupy pro ventily a spojitý ventilátor dávají signál 0 až 10 V se zatížením nejvýše 10 mA a smí se připojit jen na funkční malé napětí se základní izolací od sítě. Jde o řídicí signál, napájení pohonů ventilů zajistěte podle jejich návodu.
• Relé ventilátoru spíná 6 A při 250 V AC, přídavné relé 16 A při 250 V a cos φ 1. Hodnotu pro induktivní zátěž, jakou je motor ventilátoru, výrobce neuvádí, počítejte proto s rezervou. Každé relé se jistí jističem stejné hodnoty, jako je jeho zatížitelnost. Minimální zátěž obou relé je 12 V a 100 mA.
• Výstupy ventilů jsou jen pro proporcionální ventily, dvoubodové a tříbodové ventily ovládá FCA 1 KNX.
• Aktor potřebuje kromě sběrnice KNX i síťové napájení, bez něj ventilátor ani ventily neovládá.
• Integrovaný regulátor měří teplotu čidlem 9070321 na vstupu E1, které se objednává jako příslušenství. Vstup E1 je pak pevně určen pro čidlo. Okenní kontakt lze připojit na vstup E2, když aktor řídí jen topení. Při chlazení hlídá vstup E2 kondenzát. Jinak stav okna přiveďte po sběrnici z binárního vstupu.
• Vstupy E1 a E2 jsou jen pro bezpotenciálové kontakty s dvojitou nebo zesílenou izolací od sítě a kabel k nim smí mít nejvýše 5 m.
• V testovacím režimu neplatí regulace, telegramy ani alarm kondenzátu. To, aby topný a chladicí ventil nebyly otevřené současně, si musíte pohlídat sami.
• Prahy pro zapnutí jednotlivých stupňů ventilátoru musí být od sebe vzdálené nejméně 15 %.

Časté dotazy

Mohu na FCA 2 připojit ventilátor s regulací otáček?
Ano, pokud se ventilátor řídí spojitým napěťovým signálem. V aplikaci zvolíte spojité řízení a ventilátor připojíte na výstup F+ a GND místo stupňových relé.

Jak poznám poruchu teplotního čidla?
Přerušení nebo zkrat vedení čidla hlásí aktor na sběrnici hodnotou -60 °C a LED E1 bliká.

Přepíná FCA 2 mezi topením a chlazením sám?
S integrovaným regulátorem můžete zvolit automatické přepnutí do chlazení, když teplota překročí žádanou hodnotu, nebo přepínání jen po sběrnici.

Může ventilátor běžet i bez potřeby topit nebo chladit?
Ano. Lze nastavit pravidelné provětrávání každých 30 nebo 60 minut na 3 nebo 5 minut, nebo trvalý chod. U spojitého ventilátoru zvolíte i otáčky pro provětrávání.

Jak rychle běží spojitý ventilátor při doběhu?
Po zavření ventilu běží po nastavenou dobu na 40 % otáček.

Jak ověřím vstupy, když aktor ještě není naprogramovaný?
Před prvním nahráním aplikace jsou vstupy E1 a E2 spojené s relé C1 skupinovými adresami. Sepnutím kontaktu na vstupu se relé zapne, takže vstupy ověříte bez monitoru sběrnice.

FCA 2 KNX nebo FCA 1 KNX?

FCA 2 KNX zvolte, pokud máte proporcionální ventily, případně i spojitě řízený ventilátor. FCA 1 KNX zvolte, pokud máte dvoubodové nebo tříbodové ventily na střídavé napětí.
