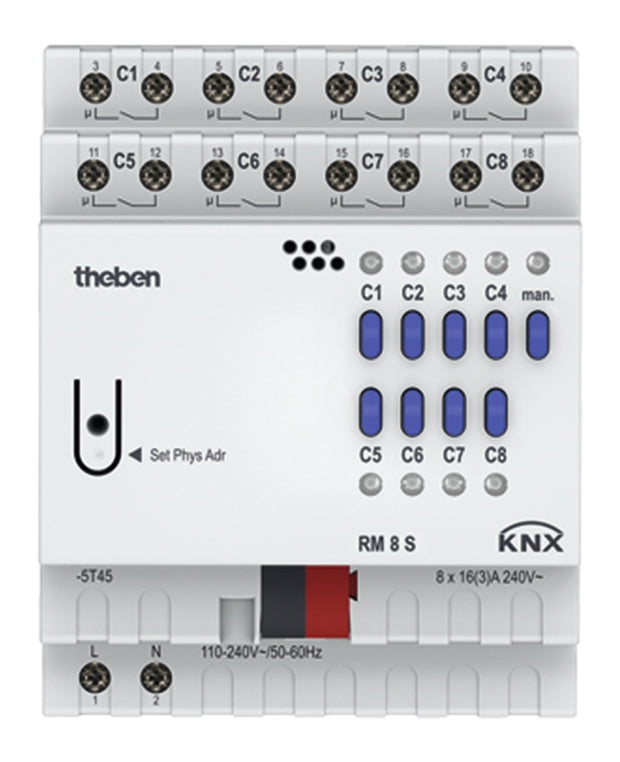

THEBEN 4940220 RM 8 S KNX Spínací aktor 8násobný na DIN lištu, kapacitní zátěž

Máte v rozvaděči málo místa a potřebujete po sběrnici KNX spínat osm světelných okruhů nebo jiných spotřebičů? THEBEN RM 8 S KNX vtěsná osm reléových kanálů do pouzdra o šířce pouhých 4 modulů na DIN lištu. Je určený pro běžné osvětlení včetně LED svítidel a elektronických předřadníků, má LED stavu a ruční ovládání u každého kanálu a nabízí časové a logické funkce pro kanceláře, veřejné budovy i hotely.

Je to pro mě?

Ano, pokud:

• potřebujete osm spínaných okruhů a v rozvaděči máte místo jen na úzký přístroj
• spínáte osvětlení, LED svítidla nebo zářivky s elektronickým předřadníkem v běžném rozsahu výkonů
• okruhy jsou na různých fázích
• chcete u každého kanálu vidět stav sepnutí a mít možnost ho ručně přepnout
• potřebujete schodišťové světlo s předvarováním, zpožděné spínání, scény nebo centrální vypnutí
• montujete do uzavřeného suchého rozvaděče v interiéru

Ne, zvolte jiný model, pokud:

• spínáte svítidla s velmi vysokým náběhovým proudem nebo chcete měřit proud kanálů, pak zvolte RM 8 I KNX
• vám stačí čtyři kanály, pak zvolte RM 4 U KNX
• potřebujete šestnáct kanálů v jednom přístroji, pak zvolte RM 16 S KNX
• chcete aktor později rozšiřovat a využít KNX Data Secure, pak zvolte základní přístroj RMG 8 S KNX, ke kterému lze připojit až dva rozšiřovací moduly
• chcete kanály využít i pro žaluzie, pak zvolte RM 8 T KNX, který pracuje jako osm spínacích nebo čtyři žaluziové kanály
• spínáte zátěže, pro které nestačí kontakt 16 A, pak zvolte výkonový aktor RM 8 H KNX s kontakty 25 A

Hlavní vlastnosti

• 8 reléových kanálů se spínacím kontaktem, bezpotenciálové výstupy
• úzké pouzdro na DIN lištu
• paralelně kompenzované zářivky s kapacitou do 140 µF
• náběhový proud až 800 A po dobu 200 µs
• LED svítidla do 600 W na kanál
• LED stavu a ruční ovládání u každého kanálu
• spínání různých fází v jednom přístroji
• příkon v pohotovosti přibližně 0,3 W
• připojení na sběrnici KNX TP sběrnicovou svorkou

Co produkt umí

Každý z osmi kanálů nastavíte v ETS samostatně. Vedle zapnutí a vypnutí umí zpožděné zapnutí a vypnutí, impulsní funkci a schodišťové světlo s předvarováním, které před zhasnutím dá znamení, že světlo brzy zhasne. Kanál se v parametrech může chovat jako spínací, nebo rozpínací kontakt, přestože fyzicky je výstup spínací.

Kanály se mohou zapojit do centrálních povelů trvale zapnuto, trvale vypnuto a centrální spínání, takže jedním telegramem vypnete celé podlaží. Scénu aktor uloží a na povel znovu vyvolá. Logickými funkcemi blokování, uvolnění, A a NEBO můžete kanál po sběrnici zablokovat nebo ho sepnout jen při splnění dvou podmínek.

Ovládání a komunikace

Aktor se připojuje na sběrnici KNX TP, odebírá z ní nejvýše 4 mA a nastavuje se v ETS. Aplikační program najdete v databázi ETS od Thebenu, fyzickou adresu přidělíte tlačítkem pro programování.

Na čele jsou tlačítka kanálů a LED stavu. Pokud ruční ovládání povolíte v ETS, zapnete a vypnete výstup přímo tlačítkem kanálu. Tlačítkem man. přepnete aktor do ručního režimu, rozsvítí se jeho LED a telegramy ze sběrnice se v tu chvíli neprovádějí. Po dalším stisku LED zhasne a aktor znovu provádí telegramy ze sběrnice.

Instalace a použití

Aktor se montuje na lištu DIN podle EN 60715 do uzavřeného suchého prostoru. Ke své činnosti potřebuje kromě sběrnice i síťové napájení 110 až 240 V AC, 50 až 60 Hz. Svorky výstupů přijmou plné vodiče od 0,5 do 6 mm² a lanka s dutinkou od 0,5 do 4 mm². Sběrnicovou svorku KNX připojte se správnou polaritou.

Instalaci smí provést jen elektrikář, před montáží i demontáží odpojte síťové napětí.

Kde najde využití

• kancelářské budovy, kde se osvětlení spíná po skupinách a centrálně vypíná
• hotely, kde chodby svítí schodišťovým světlem s předvarováním
• veřejné budovy se scénami osvětlení
• menší rozvaděče, kde je potřeba hodně kanálů na malé šířce

Důležité před nákupem

• Bez síťového napájení aktor nepracuje. Napětí smí kolísat v toleranci plus 10 a minus 15 %.
• Při účiníku 0,6 zvládne kontakt jen 3 A. U indukčních zátěží, například motorů, počítejte s touto nižší hodnotou, plných 16 A platí jen pro odporovou zátěž.
• Náběhový proud svítidel na jednom kanálu nesmí překročit limit aktoru. U velkých skupin LED svítidel s elektronickými předřadníky ověřte jejich náběhový proud.
• U LED zdrojů pod 2 W je limit 55 W na kanál.
• Uvedené výkony pro druhy světelných zdrojů jsou typické hodnoty změřené na vybraných svítidlech, u konkrétních svítidel se mohou lišit.
• Nejmenší spínaná zátěž je 100 mA při 12 V.
• Bezpečné malé napětí SELV lze spínat, jen pokud SELV spínají všechny kanály. Kontakty jsou mikrokontakty s rozevřením pod 3 mm.
• Krytí IP 20, třída ochrany II, provozní teplota minus 5 až plus 45 °C. Aktor patří jen do uzavřených suchých prostor.
• V ručním režimu aktor nereaguje na sběrnici. Po zásahu v rozvaděči ho tlačítkem man. vraťte do normálního provozu.

Časté dotazy

Jaký výkon žárovek a halogenů jeden kanál sepne?
Až 2000 W, u čistě odporové zátěže 3680 W.

Mohu spínat zářivky?
Ano. Zářivky s elektronickým předřadníkem do 1200 W, kompaktní zářivky do 300 W, zářivky s konvenčním předřadníkem bez kompenzace nebo se sériovou kompenzací do 2000 VA a s paralelní kompenzací do 1300 W.

Smím na jeden aktor připojit okruhy ze tří fází?
Ano, spínání libovolné fáze je přípustné, každý kanál může spínat jinou fázi.

Jaké nejvyšší napětí smí být na výstupu?
Výstupy jsou bezpotenciálové a jsou určené pro napětí do 240 V AC.

Kde aktor nastavím?
V ETS, kde vyberete aplikační program, přidělíte parametry a adresy a nahrajete je do přístroje. Databázi pro ETS najdete na www.theben.de. Na místě pak můžete výstupy přepínat tlačítky kanálů, pokud jste ruční ovládání povolili.

Podle jaké normy je aktor vyroben?
Při správné montáži splňuje EN 60669-2-1.

RM 8 S KNX nebo RM 8 I KNX?

RM 8 S KNX zvolte, pokud potřebujete osm kanálů pro běžné osvětlení na malé šířce a s nízkým vlastním příkonem. RM 8 I KNX zvolte, pokud spínáte výkonná LED a zářivková svítidla s vysokým náběhovým proudem nebo chcete měřit proud kanálů.
