THEBEN 4940225 RM 16 S KNX Spínací aktor 16násobný na DIN lištu, kapacitní zátěž

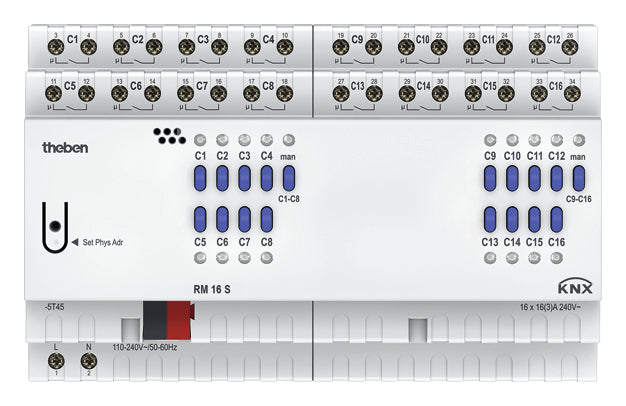

Stavíte rozvaděč pro celé podlaží nebo menší budovu a potřebujete po sběrnici KNX spínat mnoho světelných okruhů z jednoho přístroje? THEBEN RM 16 S KNX nabízí šestnáct reléových kanálů v pouzdře na DIN lištu o šířce 8 modulů. Spíná LED svítidla, zářivky i žárovky, každý kanál má LED stavu a výstupy lze přepínat ručně i bez napětí sběrnice.

Je to pro mě?

Ano, pokud:

• potřebujete spínat až šestnáct okruhů osvětlení nebo jiných spotřebičů jedním aktorem KNX
• chcete v rozvaděči ušetřit místo oproti čtyřem čtyřkanálovým RM 4 U KNX po 4 modulech, šestnáct kanálů se tu vejde do 8 modulů
• spínáte žárovky, halogeny, zářivky nebo LED svítidla v běžném rozsahu výkonů
• okruhy jsou rozložené na různé fáze
• chcete výstupy ovládat ručně přímo v rozvaděči, i když sběrnice nemá napětí
• využijete schodišťové světlo s předvarováním, scény a centrální vypnutí

Ne, zvolte jiný model, pokud:

• vám stačí osm kanálů, pak zvolte RM 8 S KNX o poloviční šířce
• část kanálů má ovládat žaluzie nebo rolety, pak zvolte RM 16 T KNX, který pracuje jako šestnáct spínacích nebo osm žaluziových kanálů
• spínáte svítidla s velmi vysokým náběhovým proudem nebo chcete měřit proud kanálů, pak zvolte RM 8 I KNX
• spínáte zátěže, pro které nestačí kontakt 16 A, pak zvolte výkonový aktor RM 8 H KNX s kontakty 25 A
• chcete systém skládat postupně a využít KNX Data Secure, pak zvolte základní přístroj RMG 8 S KNX, ke kterému lze připojit až dva rozšiřovací moduly

Hlavní vlastnosti

• 16 reléových kanálů se spínacím kontaktem, bezpotenciálové výstupy
• paralelně kompenzované zářivky s kapacitou do 140 µF
• náběhový proud až 800 A po dobu 200 µs
• LED svítidla do 600 W na kanál
• LED stavu sepnutí u každého kanálu
• ruční ovládání na přístroji i bez napětí sběrnice
• spínání různých fází v jednom přístroji
• montáž na DIN lištu, připojení na KNX TP sběrnicovou svorkou

Co produkt umí

Všech šestnáct kanálů nastavíte v ETS nezávisle. Každý umí zapnout a vypnout, zpožděně zapnout nebo vypnout, pracovat v impulsním režimu nebo jako schodišťové světlo s předvarováním, které lidi upozorní na blížící se zhasnutí. Fyzicky je výstup spínací kontakt, v parametrech však můžete zvolit chování spínacího, nebo rozpínacího kontaktu.

Pro větší budovy jsou důležité centrální povely trvale zapnuto, trvale vypnuto a centrální spínání, kterých se kanály mohou účastnit, takže jedním telegramem vypnete všechny zapojené okruhy. Aktor také uloží a vyvolá scénu. Logické funkce blokování, uvolnění, A a NEBO dovolí kanál zablokovat nebo ho sepnout jen při současném splnění dvou podmínek.

Ovládání a komunikace

Aktor je účastníkem sběrnice KNX TP, odebírá z ní nejvýše 4 mA a celý se nastavuje v ETS. Aplikační program je v databázi ETS od Thebenu, fyzickou adresu přidělíte tlačítkem pro programování.

Na čele jsou tlačítka kanálů a LED stavu. Pokud v ETS povolíte ruční ovládání, přepnete výstup přímo tlačítkem, a to i bez napětí sběrnice. Tlačítko man. zapíná ruční režim, svítí při něm jeho LED a telegramy ze sběrnice se neprovádějí. Dalším stiskem se aktor vrátí k provádění telegramů.

Instalace a použití

Aktor se montuje na lištu DIN podle EN 60715 do uzavřeného suchého prostoru. Vedle sběrnice potřebuje síťové napájení 110 až 240 V AC, 50 až 60 Hz. Svorky výstupů jsou pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm², sběrnicovou svorku KNX připojte se správnou polaritou.

Montáž smí provádět jen elektrikář a před montáží i demontáží je nutné odpojit síťové napětí.

Kde najde využití

• kancelářské budovy, kde jeden aktor spíná osvětlení celého podlaží
• hotely s mnoha okruhy chodeb a společných prostor se schodišťovým světlem
• veřejné budovy s centrálním vypnutím a scénami osvětlení
• větší rozvaděče, kde chcete počet aktorů držet nízko

Důležité před nákupem

• Bez síťového napájení aktor nepracuje. Napětí smí kolísat v toleranci plus 10 a minus 15 %.
• Plných 16 A platí pro odporovou zátěž, při účiníku 0,6 zvládne kontakt jen 3 A. U motorů a jiných indukčních zátěží s tím počítejte.
• U LED zdrojů pod 2 W je limit 55 W na kanál.
• Náběhový proud svítidel na jednom kanálu se musí vejít do limitu aktoru. U velkých skupin LED svítidel ověřte proudový ráz jejich předřadníků.
• Výkony pro jednotlivé druhy světelných zdrojů jsou typické hodnoty změřené na vybraných svítidlech, u konkrétních svítidel se mohou lišit.
• Nejmenší spínaná zátěž je 100 mA při 12 V.
• Bezpečné malé napětí SELV lze spínat, jen když SELV spínají všechny kanály. Kontakty jsou mikrokontakty s rozevřením pod 3 mm.
• Krytí IP 20, třída ochrany II, provozní teplota minus 5 až plus 45 °C, jen do uzavřených suchých prostor.
• V ručním režimu aktor neprovádí telegramy ze sběrnice. Po zásahu v rozvaděči ho tlačítkem man. vraťte do provozu.

Časté dotazy

Jaký výkon žárovek a halogenů jeden kanál sepne?
Až 2000 W, u čistě odporové zátěže 3680 W.

Mohu spínat zářivky?
Ano. Zářivky s elektronickým předřadníkem do 1200 W, kompaktní zářivky do 300 W, zářivky s konvenčním předřadníkem a paralelní kompenzací do 1300 W, bez kompenzace nebo se sériovou kompenzací do 2000 VA.

Mohu na jeden aktor připojit okruhy ze všech tří fází?
Ano, spínání různých fází je přípustné, každý kanál může být na jiné fázi.

Jaké nejvyšší napětí smí být na výstupu?
Výstupy jsou bezpotenciálové a určené pro napětí do 240 V AC.

Podle jaké normy je aktor vyroben?
Při správné montáži splňuje EN 60669-2-1.

Kolik aktor odebírá ze sítě, když nic nespíná?
Příkon v pohotovosti je přibližně 0,5 W.

RM 16 S KNX nebo RM 8 S KNX?

Na jeden modul šířky připadají u obou dva kanály, místo v rozvaděči tedy ušetříte stejně. RM 16 S KNX zvolte, pokud chcete mít všech šestnáct okruhů v jednom přístroji. RM 8 S KNX zvolte, pokud vám stačí osm kanálů.
