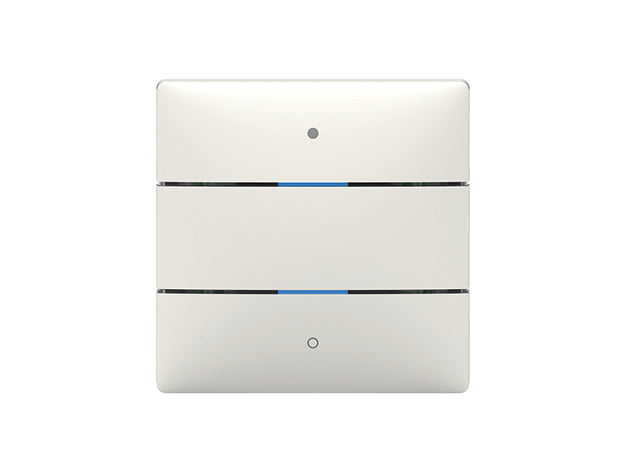

THEBEN 4969232 iON 102 KNX Tlačítkový senzor 2násobný se stavovými LED a teplotním čidlem

Hledáte nástěnné tlačítko KNX, které kromě ovládání ukáže i stav? iON 102 KNX je tlačítkový ovladač pod omítku se 2 tlačítky, 2 vícebarevnými stavovými LED a integrovaným teplotním čidlem, napájený přímo ze sběrnice KNX. Tlačítky ovládáte světlo, stmívání, žaluzie, scény nebo barevné osvětlení a LED vám barvou, blikáním nebo pulzováním ukáže, co je zapnuto. Tato varianta je v bílém provedení.

Je to pro mě?

Ano, pokud:

• vám stačí dvě tlačítka, například pro dvě skupiny světel stmívané vždy jedním tlačítkem
• k místu montáže vede sběrnice KNX
• chcete, aby LED u tlačítka barvou nebo blikáním ukazovala stav
• ovládáte i barevné světlo, teplotu chromatičnosti nebo scény
• potřebujete teplotu místnosti pro vizualizaci nebo pro regulaci přes aktory topení
• chcete zabezpečené uvedení do provozu a komunikaci KNX Data Secure

Ne, zvolte jiný model, pokud:

• potřebujete čtyři tlačítka, pak zvolte iON 104 KNX
• chcete displej a regulátor teploty v jednom přístroji, pak zvolte iON 108 KNX
• potřebujete až 8 tlačítek nebo i měření vlhkosti a kvality vzduchu, pak zvolte iONprime PB KNX
• k místu nevede sběrnice, ale v krabici je fáze i nulový vodič 230 V, pak zvolte rádiový PB 4 RF KNX pro rámečky 55 mm, počítejte ale s tím, že nemá stavové LED tlačítek a kolébku k němu objednáváte zvlášť
• chcete ponechat klasická tlačítka jiné řady a připojit je ke sběrnici, pak zvolte tlačítkové rozhraní TA 4.1 KNX
• hodí se vám jiná barva, pak zvolte černý iON 102 KNX BK nebo stříbrný iON 102 KNX SR

Hlavní vlastnosti

• 2 tlačítka a 2 vícebarevné stavové LED
• až 3 různé telegramy na jedno tlačítko
• různé telegramy pro krátký stisk, dlouhý stisk a dvojklik
• integrované teplotní čidlo
• KNX Data Secure
• napájení ze sběrnice KNX, odběr do 12,5 mA
• montáž pod omítku, krytí IP 20
• průhledný kryt pro vlastní popisky je součástí balení
• bílá barva

Co produkt umí

Každému tlačítku přiřadíte jednu ze čtyř funkcí: klasické tlačítko, stmívání, žaluzie nebo sekvenci. Jako klasické tlačítko posílá spínací povel, prioritu, hodnotu 0 až 255, procenta, číslo s plovoucí čárkou, provozní režim vytápění a klimatizace, vyvolání nebo uložení jedné ze 64 scén, teplotu chromatičnosti 1000 až 10000 K nebo barvu ve formátu RGB, RGBW či XY. Barvu vyberete v ETS přímo z palety.

Stmívání ovládáte jedním tlačítkem, kdy krátký stisk zapíná a vypíná a dlouhý mění jas, nebo dvěma tlačítky jako kolébkou. U žaluzií krátký stisk vyšle krok nebo stop a dlouhý žaluzii rozjede. Dvojklik může u stmívání a žaluzií poslat doplňkový telegram, u žaluzií třeba současně výšku a natočení lamel. Sekvence má čtyři kroky, v každém může odeslat až čtyři telegramy a kroky přepíná stiskem, nebo časově s intervalem 1 až 120 sekund či minut.

Každá LED svítí, bliká nebo pulzuje v jedné z devíti barev. Může ukazovat stav výstupního objektu, třeba zvolený provozní režim vytápění, krátce potvrdit stisk, nebo ji řídí samostatný objekt s nastavitelnou prahovou hodnotou. Jas LED se může snižovat trvale, jen za tmy podle okolního světla, nebo povelem ze sběrnice. Po přijetí alarmového telegramu blikají nebo pulzují všechny LED zvolenou barvou.

Ovládání a komunikace

Ovladač má integrovaný sběrnicový vazební člen a připojuje se svorkou sběrnice KNX. V ETS používá aplikační program iON 102, iON 104 s nejvýše 58 komunikačními objekty, 255 skupinovými adresami a 255 přiřazeními. Všechna tlačítka i všechny LED lze zablokovat objektem a u jednotlivých telegramů nastavíte, zda blokaci ignorují.

Teplotní čidlo má měřicí rozsah 0 až +65 °C, výrobce k němu uvádí přesnost plus minus 3 %. Teplotu místnosti posílá při změně o 0,5 až 2,5 K, cyklicky v intervalu 1 až 60 minut, nebo obojím. Volitelné provozní hlášení posílá cyklicky každé 2 až 60 minut signál, že je přístroj na místě a funguje.

Instalace a použití

Ovladač se montuje pod omítku a k instalaci stačí sběrnicový kabel KNX, jiné napájení nepotřebuje. Doporučená montážní výška je 1,10 až 1,20 m. Montáž smí provádět jen elektrikář. Tlačítka popíšete do popisového pole, které zakryje průhledný kryt z balení.

Při uvedení do provozu nastavíte v ETS typ přístroje iON 102 KNX a pak každé tlačítko zvlášť. Pro zabezpečený provoz zadáte klíč FDSK ze štítku na přístroji.

Kde najde využití

• obytné místnosti v bytech a rodinných domech
• zasedací místnosti a kanceláře
• komerční a veřejné budovy
• stmívání dvou skupin světel přes stmívací aktor, například DMG 2 T KNX
• ovládání barevného osvětlení a scén s barevnou zpětnou vazbou na LED
• přepínání provozního režimu vytápění s indikací režimu barvou LED

Důležité před nákupem

• Ovladač sám nic nespíná. Posílá telegramy, které vykonají spínací, stmívací nebo žaluziové aktory KNX.
• Napájí se jen ze sběrnice KNX. K místu montáže musí vést sběrnicový kabel.
• Klíč FDSK uschovejte na bezpečném místě a ze štítku přístroje ho pro větší bezpečnost odstraňte. Při ztrátě ho nelze obnovit a přístroj pak uvedete do provozu jen bez zabezpečení.
• Ovládání stmívání kolébkou spotřebuje obě tlačítka pro jednu skupinu. Na dvě skupiny se stmíváním potřebujete jednotlačítkové ovládání.
• Pokud tlačítko scénu vyvolává i ukládá, krátký stisk ji vyvolá, dlouhý uloží a dvojklik u něj nefunguje.
• Barevné telegramy RGB, RGBW, XY a teplotu chromatičnosti využijete jen s aktorem nebo bránou, která daný formát přijímá. Formát proto volte podle cílového přístroje.
• Režim stavové indikace ukazuje stav výstupního objektu tlačítka. U funkce žaluzie a u barev tento režim není, pro zobrazení stavu jiného přístroje nastavte LED na řízení samostatným objektem.
• Po zrušení blokace ovladač neodešle žádný telegram a zablokované tlačítko neposílá ani cyklické telegramy.
• Ovladač je určen pod omítku. Pro montáž na povrch uvádí výrobce v příslušenství krabici Surface Box iON WH 9080024, objednává se zvlášť.
• Krytí je IP 20 a okolní teplota -5 až +45 °C. Přístroj patří do suchého interiéru.

Časté dotazy

Mohu dát dva ovladače iON vedle sebe?
Ano. Dva tlačítkové ovladače iON namontujete na standardní dvojitou krabici s příslušenstvím, k bílému provedení se nabízí montážní deska 2násobná iON 9070822.

Dá se opravit naměřená teplota?
Ano. Korekci nastavíte po 0,1 K v rozsahu -6,4 až +6,3 K. Když čidlo posílá 21 °C při skutečných 20 °C, zadáte korekci -1 K.

Neruší LED v noci?
Jas LED lze snížit trvale, jen při tmě v místnosti, nebo ho řídit ze sběrnice. Výchozí snížený jas je 30 %.

Jak pozná systém, že někdo ovladač sundal ze zdi?
Ovladač může cyklicky posílat provozní hlášení. Když přestane chodit, vizualizace nebo logika pozná, že přístroj chybí nebo nefunguje.

Dá se iON 102 KNX ovládat z mobilu?
Aplikaci IONplay přes Bluetooth podporuje v řadě iON jen iON 108 KNX. iON 102 KNX ovládáte tlačítky a jeho funkce se nastavují v ETS.

Kolik scén vyvolá jedno tlačítko?
Každý ze tří telegramů tlačítka může vyvolat jinou scénu z rozsahu 1 až 64, takže jedno tlačítko zvládne až tři scény najednou nebo různé scény pro krátký a dlouhý stisk.

iON 102 KNX nebo iON 104 KNX?

iON 102 KNX zvolte, pokud vám stačí dvě ovládací místa. iON 104 KNX zvolte, pokud chcete ovládat čtyři okruhy nebo čtyři žaluzie, případně dvě skupiny světel kolébkou.
