THEBEN 4969234 iON 104 KNX Tlačítkový senzor 4násobný se stavovými LED a teplotním čidlem

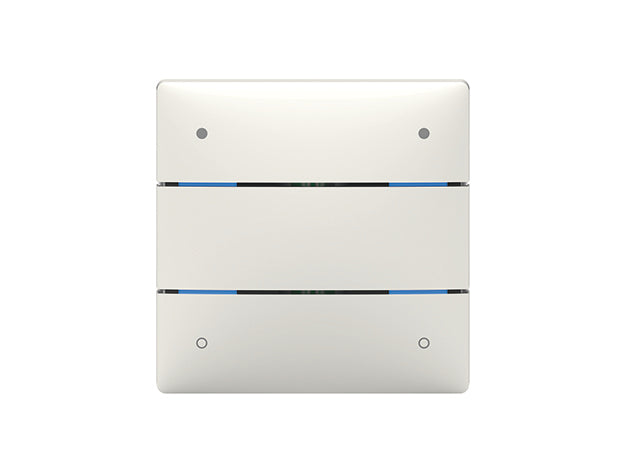

Chcete z jednoho místa na stěně ovládat čtyři světelné okruhy nebo čtyři žaluzie a přitom vidět, co je zapnuté? iON 104 KNX je tlačítkový ovladač pod omítku se 4 tlačítky, 4 vícebarevnými stavovými LED a integrovaným teplotním čidlem, napájený ze sběrnice KNX. Každé tlačítko může ovládat spínání, stmívání, žaluzie, scény nebo barevné světlo a jeho LED barvou, blikáním či pulzováním ukáže stav. Tato varianta je bílá.

Je to pro mě?

Ano, pokud:

• potřebujete na jednom místě čtyři tlačítka, například pro čtyři okruhy světel nebo čtyři žaluzie
• chcete stmívat dvě skupiny světel kolébkou, kde jedno tlačítko přidává jas a druhé ubírá
• k místu montáže vede sběrnice KNX
• chcete barevnou zpětnou vazbu u každého tlačítka
• ovládáte barevné světlo, teplotu chromatičnosti, scény nebo provozní režim vytápění
• potřebujete teplotu místnosti pro vizualizaci nebo regulaci přes aktory topení

Ne, zvolte jiný model, pokud:

• stačí vám dvě tlačítka, pak zvolte iON 102 KNX
• chcete displej a regulátor teploty v jednom přístroji, pak zvolte iON 108 KNX
• potřebujete až 8 tlačítek nebo také měření vlhkosti a kvality vzduchu, pak zvolte iONprime PB KNX
• k místu nevede sběrnice, ale je tam síťové napětí 230 V, pak zvolte rádiový PB 4 RF KNX, počítejte ale s tím, že nemá stavové LED tlačítek a v krabici potřebuje fázi i nulový vodič
• chcete ponechat klasická tlačítka jiné řady a jen je připojit ke sběrnici, pak zvolte tlačítkové rozhraní TA 4.1 KNX
• chcete jinou barvu, pak zvolte černý iON 104 KNX BK nebo stříbrný iON 104 KNX SR

Hlavní vlastnosti

• 4 tlačítka a 4 vícebarevné stavové LED
• až 3 různé telegramy na tlačítko
• vlastní telegramy pro krátký stisk, dlouhý stisk a dvojklik
• integrované teplotní čidlo
• KNX Data Secure
• napájení ze sběrnice KNX, odběr do 12,5 mA
• montáž pod omítku, krytí IP 20
• průhledný kryt pro popisky v balení
• bílé provedení

Co produkt umí

Tlačítko může pracovat jako klasické tlačítko, ovladač stmívání, ovladač žaluzií nebo spouštěč sekvence. V režimu klasického tlačítka odešle spínací povel, prioritu, hodnotu 0 až 255, procenta, číslo s plovoucí čárkou, provozní režim vytápění a klimatizace, vyvolání či uložení scény 1 až 64, teplotu chromatičnosti 1000 až 10000 K nebo barvu v podobě RGB, RGBW či XY, kterou v ETS vyberete z palety.

Při stmívání ovládá jedno tlačítko zapnutí, vypnutí i jas, nebo dvě tlačítka tvoří kolébku pro jednu skupinu. Žaluzie se krátkým stiskem posouvají po krocích nebo zastaví a dlouhým stiskem rozjedou. Dvojklik přidá u stmívání a žaluzií další telegram, u žaluzií třeba výšku a natočení lamel zároveň. Sekvence prochází čtyřmi kroky po čtyřech telegramech a postupuje stiskem tlačítka, nebo sama v nastaveném intervalu 1 až 120 sekund či minut.

LED každého tlačítka svítí, bliká nebo pulzuje v jedné z devíti barev. Ukazuje stav výstupního objektu, například zvolený provozní režim, potvrdí stisk, nebo ji řídí samostatný objekt s prahovou hodnotou. Jas LED lze snižovat trvale, jen za tmy, nebo povelem ze sběrnice. Při alarmovém telegramu všechny LED blikají či pulzují zvolenou barvou.

Ovládání a komunikace

Ovladač má integrovaný sběrnicový vazební člen a připojuje se svorkou sběrnice KNX. Aplikační program v ETS nese název iON 102, iON 104 a pracuje s nejvýše 58 komunikačními objekty, 255 skupinovými adresami a 255 přiřazeními. Všechna tlačítka i LED lze zablokovat objektem, jednotlivé telegramy mohou blokaci ignorovat.

Teplotu místnosti čidlo posílá při změně o 0,5 až 2,5 K, cyklicky po 1 až 60 minutách, nebo obojím. Měřicí rozsah čidla je podle příručky 0 až +65 °C s přesností plus minus 3 %. Provozní hlášení může cyklicky každé 2 až 60 minut ohlásit, že je přístroj na místě a v provozu.

Instalace a použití

Ovladač se montuje pod omítku a připojuje jen sběrnicovým kabelem KNX, další napájení nepotřebuje. Doporučená montážní výška je 1,10 až 1,20 m. Montáž smí provádět jen elektrikář. Popisky tlačítek vložíte do popisového pole pod průhledný kryt.

V ETS nejprve zvolíte typ přístroje iON 104 KNX, tedy čtyřkanálové zařízení, a pak nastavíte jednotlivá tlačítka. Pro zabezpečený provoz zadáte klíč FDSK ze štítku přístroje.

Kde najde využití

• obývací pokoje, ložnice a další obytné místnosti
• zasedací místnosti a kanceláře
• komerční a veřejné budovy
• spínání čtyř okruhů přes spínací aktor, například RMG 4 U KNX
• ovládání čtyř žaluzií nebo skupin žaluzií přes žaluziový aktor, například JMG 4 T KNX
• stmívání dvou skupin světel kolébkou přes stmívací aktor, například DMG 2 T KNX

Důležité před nákupem

• Ovladač sám nic nespíná. Posílá telegramy, které vykonají aktory KNX pro spínání, stmívání nebo žaluzie.
• Napájí se výhradně ze sběrnice KNX, k místu montáže proto musí vést sběrnicový kabel.
• Klíč FDSK uschovejte a ze štítku přístroje ho pro větší bezpečnost odstraňte. Ztracený klíč nelze obnovit a přístroj pak půjde uvést do provozu jen bez zabezpečení.
• Pokud tlačítko scénu vyvolává i ukládá, krátký stisk ji vyvolá, dlouhý uloží a dvojklik u něj nefunguje.
• Barevné telegramy RGB, RGBW, XY a teplotu chromatičnosti využijete jen s aktorem nebo bránou, která daný formát přijímá. Formát volte podle cílového přístroje.
• Ve stavovém režimu reaguje LED na první objekt tlačítka. U funkce žaluzie a u barev tento režim není, pro zobrazení stavu jiného přístroje nastavte LED na řízení samostatným objektem.
• Po zrušení blokace ovladač nic neodešle a zablokované tlačítko neposílá ani cyklické telegramy.
• Ovladač je určen pod omítku. Pro montáž na povrch uvádí výrobce v příslušenství Surface Box iON WH 9080024, objednává se zvlášť.
• Krytí je IP 20 a okolní teplota -5 až +45 °C. Přístroj je určen do suchého interiéru.

Časté dotazy

Mohu namontovat dva ovladače iON vedle sebe?
Ano, dva tlačítkové ovladače iON se s příslušenstvím montují na standardní dvojitou krabici. K bílému provedení se nabízí montážní deska 2násobná iON 9070822.

Dá se upravit teplota, kterou čidlo posílá?
Ano, korekcí po 0,1 K v rozsahu -6,4 až +6,3 K. Pokud čidlo hlásí 21 °C a v místnosti je 20 °C, nastavíte -1 K.

Nesvítí LED v noci moc?
Jas lze snížit trvale, jen za tmy v místnosti, nebo ho řídit ze sběrnice. Výchozí snížený jas je 30 %.

Pozná systém, že ovladač někdo sundal?
Ano, pokud zapnete cyklické provozní hlášení. Když přestane chodit, vizualizace nebo logika pozná, že přístroj chybí nebo nefunguje.

Ovládá se iON 104 KNX i z mobilu?
Aplikaci IONplay přes Bluetooth podporuje v řadě iON jen iON 108 KNX. iON 104 KNX se ovládá tlačítky a nastavuje v ETS.

Co je sekvence a k čemu se hodí?
Sekvence postupně odešle až čtyři kroky telegramů, buď po stisku, nebo časově. Kroky mohou jít dokola nebo tam a zpět a dlouhý stisk či dvojklik umí sekvenci vrátit na začátek nebo ukončit.

iON 104 KNX nebo iON 102 KNX?

iON 104 KNX zvolte pro čtyři okruhy, čtyři žaluzie nebo stmívání kolébkou. iON 102 KNX zvolte, když stačí dvě ovládací místa.
