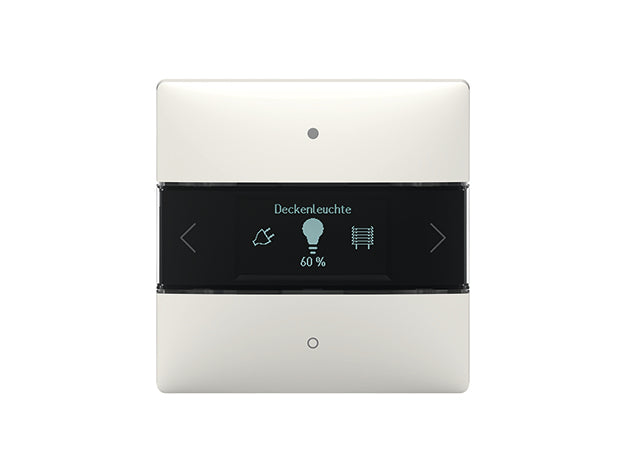

THEBEN 4969238 iON 108 KNX Pokojový ovladač s displejem a regulátorem teploty

Chcete mít na jednom místě na stěně ovládání světel, žaluzií, scén i vytápění a vidět na displeji, co je zapnuté? iON 108 KNX je pokojový ovladač s LC displejem, integrovaným regulátorem teploty a až 20 volně nastavitelnými funkcemi. Má čtyři tlačítka, vlevo a vpravo vybíráte funkci, nahoru a dolů ji ovládáte, a místnost můžete řídit také z telefonu přes aplikaci iONplay a Bluetooth. Tato varianta je bílá.

Je to pro mě?

Ano, pokud:

• chcete z jednoho přístroje ovládat až 20 funkcí, například světla, stmívání, žaluzie, scény a barvy
• potřebujete regulátor teploty místnosti pro vytápění, případně i chlazení
• chcete na displeji vidět symbol, název a stav funkce, třeba hodnotu stmívání nebo polohu žaluzie
• chcete zobrazit hodnoty z jiných přístrojů, například CO2, venkovní teplotu nebo rychlost větru
• chcete místnost ovládat i z telefonu, například v hotelovém pokoji nebo v obývacím pokoji
• řídíte stupně ventilátoru fancoilu

Ne, zvolte jiný model, pokud:

• stačí vám dvě nebo čtyři tlačítka se stavovými LED bez displeje, pak zvolte iON 102 KNX nebo iON 104 KNX
• chcete žádanou teplotu nastavovat otočným kolečkem přímo na regulátoru a připojit k němu klasická tlačítka nebo okenní kontakt, pak zvolte RAMSES 718 P KNX
• potřebujete regulátor bez ovládacích prvků, na kterém uživatel nic nezmění, také se čtyřmi binárními vstupy pro klasická tlačítka, pak zvolte RAMSES 718 S KNX
• chcete měřit CO2 a vlhkost s barevnou signalizací kvality vzduchu, pak zvolte AMUN 716 S KNX
• potřebujete až 8 tlačítek a čidlo vlhkosti a kvality vzduchu, pak zvolte iONprime PB KNX
• chcete černé nebo stříbrné provedení, pak zvolte iON 108 KNX BK nebo iON 108 KNX SR

Hlavní vlastnosti

• LC displej se symbolem, názvem a stavem funkce
• až 20 volně nastavitelných funkcí, 40 symbolů na výběr
• integrovaný regulátor teploty pro vytápění i chlazení, provozní režimy a stupně ventilátoru
• ovládání aplikací iONplay přes Bluetooth
• integrované teplotní čidlo
• KNX Data Secure
• napájení ze sběrnice KNX, odběr do 12,5 mA
• montáž na standardní přístrojovou krabici s přiloženou montážní deskou
• krytí IP 20, bílá barva

Co produkt umí

Každá z 20 funkcí využívá horní a dolní tlačítko. Může spínat, stmívat, ovládat žaluzie, posílat prioritu, hodnoty, čísla s plovoucí čárkou, provozní režim vytápění a klimatizace, scény, teplotu chromatičnosti, barvu RGB, RGBW či XY, spouštět čtyřkrokovou sekvenci nebo jen zobrazovat hodnotu ze sběrnice. U hodnot volíte způsob ovládání: každé tlačítko pošle svou pevnou hodnotu, listujete seznamem až 12 položek, nebo hodnotu posouváte mezi minimem a maximem. Nastavitelné zpoždění odeslání 1 až 5 s zajistí, že se při listování nepošlou mezihodnoty. Dvojklikem nastavíte u stmívání předvolený jas a u žaluzií předvolenou výšku a natočení lamel.

Regulátor teploty pracuje jen pro vytápění, nebo pro vytápění i chlazení, plynule s akční veličinou 0 až 100 %, nebo dvoubodově, s jedním či dvěma stupni. Pro radiátory a podlahové topení má přednastavené parametry, profesionál je může zadat sám. Skutečnou teplotu bere z vlastního čidla, ze sběrnice, nebo jako průměr obou. Zná režimy komfort, standby, noční útlum a protimrazovou či protipřehřívací ochranu, reaguje na čidlo přítomnosti a při otevřeném okně přejde do protimrazové ochrany. Při chlazení umí posunout žádanou hodnotu podle venkovní teploty a při alarmu rosného bodu chlazení zastaví. Ventilátor fancoilu ovládá v 1 až 5 stupních.

Jas displeje se přizpůsobuje okolnímu světlu, lze ho snížit trvale nebo povelem ze sběrnice a displej se může po 1 až 10 minutách sám vypnout. Tři oblíbené funkce A, B a C vyvoláte přímo za sebou a pořadí všech funkcí si určíte. Při alarmovém telegramu displej bliká nebo pulzuje.

Ovládání a komunikace

Ovladač má integrovaný sběrnicový vazební člen, připojuje se svorkou sběrnice KNX a jiné napájení nepotřebuje. Aplikační program iON 108 pracuje s nejvýše 129 komunikačními objekty, 255 skupinovými adresami a 255 přiřazeními, doporučená je ETS 5.7.5 nebo novější.

Telefon nebo tablet spárujete s ovladačem v aplikaci iONplay zadáním PIN, který se objeví na displeji. Aplikace spravuje až 30 ovladačů a v každém až 20 funkcí, zvlášť nabízí ovládání, vytápění a scény. Dobu, po kterou párování platí, nastavíte v ETS, takže v hotelu se spojení s telefonem hosta po čase samo zruší.

Instalace a použití

Ovladač se montuje s přiloženou montážní deskou na standardní přístrojovou krabici. Doporučená montážní výška je 1,50 až 1,60 m. Dva přístroje iON vedle sebe namontujete s 2násobnou montážní deskou iON 9070822. Pro montáž na omítku nabízí výrobce jako příslušenství krabici Surface Box iON WH 9080024, objednává se zvlášť. Montáž smí provádět jen elektrikář.

V ETS nastavíte počet funkcí a ke každé symbol, nadpis a texty stavů, které pak uvidíte na displeji. Pro zabezpečený provoz zadáte klíč FDSK ze štítku přístroje.

Kde najde využití

• obývací pokoje, kde se světla, žaluzie a vytápění ovládají z jednoho místa i z telefonu
• hotelové pokoje s ovládáním přes aplikaci a automatickým zrušením párování
• zasedací místnosti a kanceláře
• vytápění se spínacími hodinami pro denní standby a noční útlum, s čidlem přítomnosti a okenním kontaktem
• řízení aktoru topení, například HM 6 T KNX, plynulou akční veličinou
• místnosti s fancoily, kde se volí stupeň ventilátoru

Důležité před nákupem

• Ovladač sám nic nespíná ani netopí. Regulátor posílá akční veličinu aktoru topení nebo pohonu ventilu a ostatní funkce vykonají aktory KNX.
• Napájí se jen ze sběrnice KNX, k místu montáže musí vést sběrnicový kabel.
• Klíč FDSK uschovejte a ze štítku přístroje ho pro větší bezpečnost odstraňte. Ztracený klíč nelze obnovit a přístroj pak uvedete do provozu jen bez zabezpečení.
• Některé funkce vyžadují firmware od V1.1.0 a aplikační program od V2.0, například vypnutí Bluetooth a vedlejší ovladač regulátoru. Omezení teploty podlahy a prohození řádků displeje vyžadují firmware od V1.2.3 a aplikaci od V2.2. Firmware aktualizujete ETS aplikací Theben Update Tool.
• Omezení teploty podlahy potřebuje teplotu podlahy po sběrnici z jiného přístroje.
• Když vypadne jediný zdroj skutečné teploty, regulátor přejde do nouzového programu s pevnou akční veličinou. Při průměru z vlastního a externího čidla reguluje dál podle čidla, které zůstalo funkční.
• Po vypršení doby párování se telefon nepřipojí sám a je nutné ho spárovat znovu.
• Krytí je IP 20 a okolní teplota -5 až +45 °C, ovladač patří do suchého interiéru.

Časté dotazy

Jak se rychle dostanu k regulátoru teploty?
Když je regulátor v ETS aktivovaný a oblíbenou funkcí A je některá z funkcí F1 až F20, zobrazí ho dlouhý stisk levého tlačítka. Je-li oblíbenou funkcí A přímo regulátor, dlouhý stisk jen přepíná mezi oblíbenými funkcemi. Displej v regulátoru ukazuje skutečnou teplotu a tlačítky vlevo a vpravo přejdete na žádanou hodnotu, provozní režim nebo stupeň ventilátoru.

Může ovládat regulátor v jiné místnosti?
Ano, funkcí vedlejšího ovladače regulátoru. Žádanou hodnotu nastavíte na displeji a ovladač zobrazí žádanou i skutečnou teplotu vzdáleného regulátoru.

Mohu na displeji přejmenovat provozní režimy?
Ano. Texty pro režimy auto, komfort, standby, noční útlum a ochranu i texty pro zapnuto a vypnuto zadáte v ETS.

Kolik položek má seznam hodnot?
Obecně 2 až 12, u priority nejvýše 3 a u provozního režimu nejvýše 5.

Co ukáže displej, když teplota přestane chodit?
Při výpadku přístroje se v zobrazení teploty objeví tři pomlčky. Výpadek skutečné hodnoty může regulátor zároveň hlásit objektem na sběrnici.

Dá se opravit měřená teplota?
Ano, korekcí po 0,1 K v rozsahu -6,4 až +6,4 K.

Vrátí se displej sám na hlavní funkci?
Ano, pokud to nastavíte. Po 1, 2, 5 nebo 10 minutách skočí zpět na oblíbenou funkci A.
