THEBEN 4940300 DM 4 DALI KNX DALI aktor 4násobný, rozhraní DALI a KNX, DALI-2

Chcete řídit svítidla s předřadníky DALI ze sběrnice KNX, ale bez adresování každého předřadníku? DM 4 DALI KNX je čtyřkanálový aktor DALI na DIN lištu s certifikací DALI-2, který propojuje sběrnici KNX s osvětlením DALI. Účastníci DALI připojení k jednomu výstupu se ovládají společně povelem broadcast. Aktor sám napájí linky DALI, řídí jas, barvu i teplotu barvy světla podle DT-8 a celý se nastavuje přímo v ETS.

Je to pro mě?

Ano, pokud:

• chcete ovládat skupiny svítidel DALI ze sběrnice KNX bez adresování jednotlivých předřadníků
• vystačíte se čtyřmi samostatně řízenými skupinami svítidel
• potřebujete řídit teplotu barvy nebo barvu RGB a RGBW u svítidel s DT-8
• chcete vadný předřadník vyměnit bez nového uvádění do provozu
• chcete vše nastavit v ETS bez dalšího nástroje nebo aplikace
• požadujete zabezpečenou komunikaci KNX Data Secure

Ne, zvolte jiný model, pokud:

• potřebujete na jedné lince 16 skupin, nebo jednotlivé ovládání svítidel od firmwaru 0.3.x s aplikačním programem V2, pak zvolte DALI-Gateway S64 KNX
• takové řízení potřebujete na dvou linkách DALI, pak zvolte DALI-Gateway S128 KNX
• chcete na linku DALI připojit i čidla a tlačítka DALI-2 nebo nouzová svítidla, pak zvolte DALI Gateway P64 KNX
• ovládáte předřadníky DALI v jedné místnosti z instalační krabice pod omítkou, pak zvolte DU 1 DALI KNX
• svítidla mají rozhraní 0 až 10 V nebo 1 až 10 V, pak zvolte SM 4 KNX
• stmíváte LED retrofit žárovky na síťové napětí, pak zvolte univerzální stmívač DM 4-2 T KNX

Hlavní vlastnosti

• 4 výstupy DALI pro samostatně řízené skupiny svítidel
• ovládání povelem broadcast, bez adresování předřadníků
• certifikace DALI-2, integrované napájení linek DALI
• řízení teploty barvy a barvy RGB a RGBW podle DT-8
• logaritmická nebo lineární stmívací křivka, minimální a maximální jas
• scény, měkké zapínání, blokování, nucené ovládání, počítadlo provozních hodin
• hlášení poruchy linky DALI, poruchy svítidla a chybějícího síťového napětí na aktoru
• KNX Data Secure, nastavení v ETS
• šířka 4 moduly na DIN lištu

Co produkt umí

Aktor pracuje jako řídicí jednotka DALI s jedním masterem a posílá na každý výstup povely broadcast, na které reagují všechny připojené předřadníky najednou. Nemusíte tedy předřadníkům přidělovat adresy ani je řadit do skupin a vadný kus vyměníte za nový bez dalšího nastavování.

U každého kanálu nastavíte minimální jas od 1 do 50 % a maximální od 50 do 100 %, stmívací křivku logaritmickou, která odpovídá vnímání oka, nebo lineární, tři doby stmívání od 1 do 60 s a jas po zapnutí. Pokud svítidla podporují DT-8, řídíte i teplotu barvy, objekt přijímá hodnoty 1000 až 10000 K, nebo barvu RGB či RGBW, a to jedním společným objektem nebo samostatnými objekty pro jednotlivé složky či odstín a sytost.

Dál jsou k dispozici měkké zapínání a vypínání, omezení jasu třeba na noční provoz, blokování, nucené ovládání, 8 scén na kanál, centrální objekty pro zapnutí a vypnutí více kanálů a zpětná hlášení stavu a jasu. Počítadlo provozních hodin umí hlídat interval servisu. Diagnostika hlásí obecnou poruchu, poruchu linky DALI při přetížení nebo zkratu, poruchu svítidla a chybějící síťové napětí na aktoru, například při výpadku sítě nebo poruše hardwaru. Chování po výpadku sběrnice, po nahrání z ETS a po návratu napětí nastavíte zvlášť.

Ovládání a komunikace

Aktor se připojuje na sběrnici KNX TP svorkou sběrnice a odebírá z ní méně než 10 mA. Aplikační program DM 4 DALI KNX má 135 komunikačních objektů. Pro zabezpečené uvedení do provozu zadáte v ETS klíč FDSK z etikety přístroje, přístroj lze uvést do provozu i bez zabezpečení.

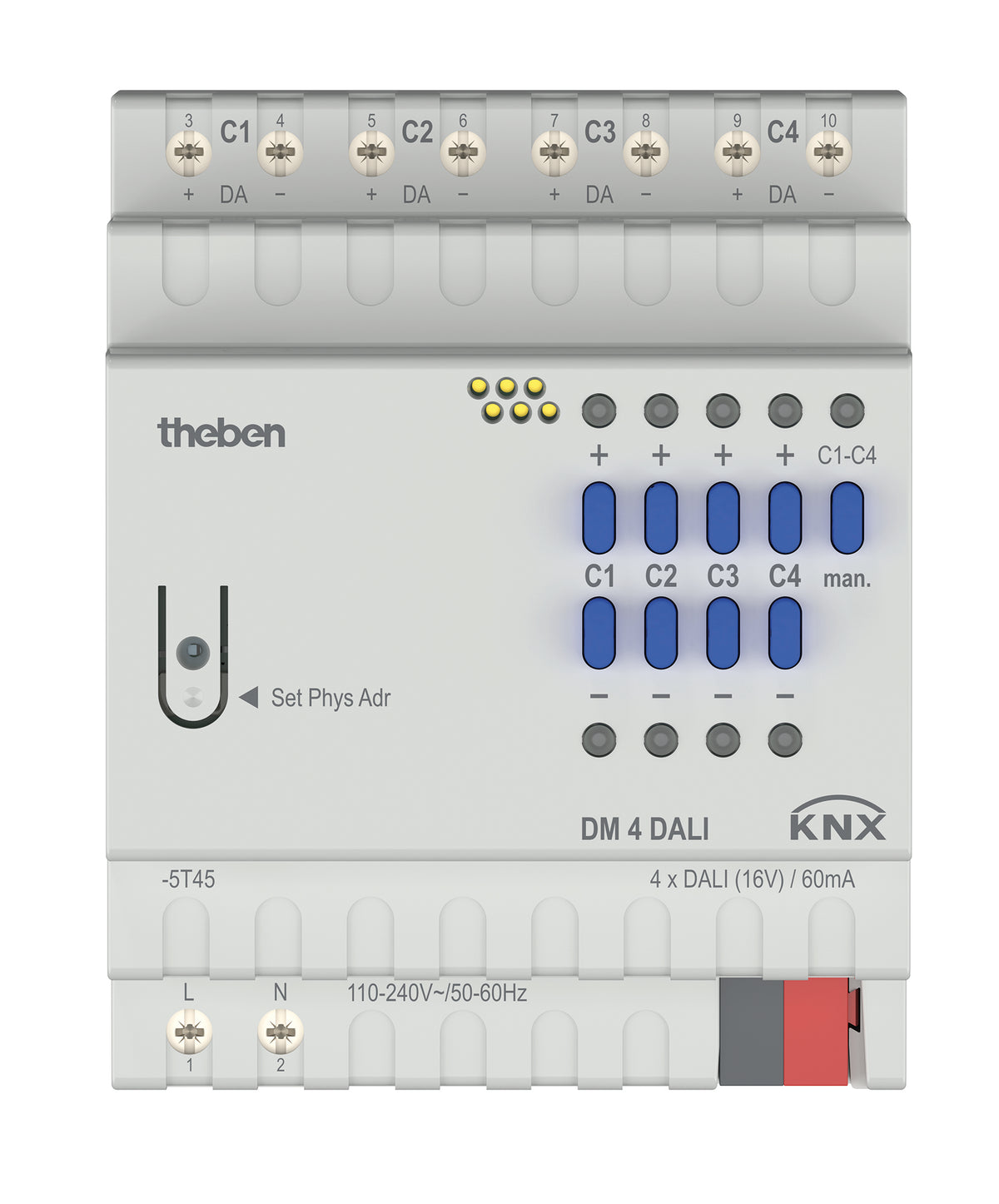

Každý kanál má na čele tlačítka plus a minus, kterými opakovaným stiskem volíte 0, 25, 50, 75 a 100 % s ohledem na nastavený minimální jas. Tlačítkem pro ruční režim přepnete přístroj do režimu, kdy nevykonává telegramy ze sběrnice. Ruční režim platí po nastavenou dobu od 30 minut do 24 hodin, nebo bez časového omezení až do zrušení objektem. Po výpadku sběrnice se ruší a tlačítko lze parametrem i zablokovat. Horní LED kanálu svítí při jasu nad 0 %, dolní bliká při přetížení, zkratu nebo výpadku sítě, při zkratu blikají obě.

Instalace a použití

Aktor se montuje na DIN lištu do uzavřených suchých prostor v bytové i komerční výstavbě. Síťové napětí se připojuje podle popisu na pouzdře na svorky L a N, linky DALI na svorky DA C1 až DA C4 a sběrnice na zásuvnou svorku KNX. Šroubové svorky přijmou plný vodič do 6 mm² nebo lanko s dutinkou do 4 mm². Rozměry jsou 72 x 68 x 90 mm, příkon v pohotovostním režimu 0,7 W, provozní teplota −5 až +45 °C, krytí IP 20 a třída ochrany I.

Celková délka vedení jednoho segmentu DALI smí být nejvýše 300 m při průřezu 1,5 mm². Vodiče sběrnice KNX je nutné až ke svorce izolovat přiloženou smršťovací bužírkou, aby mezi instalací KNX a síťovým napětím byla dvojitá základní izolace.

Kde najde využití

• kanceláře, kde každá řada svítidel DALI tvoří jednu skupinu
• hotely a byty se svítidly Tunable White nebo RGBW
• modernizace osvětlení, kde se svítidla DALI připojí k existující instalaci KNX

Důležité před nákupem

• Svítidla na jednom kanálu reagují vždy společně. Jednotlivé nebo skupinové ovládání v rámci kanálu aktor neumí, rozdělení svítidel do kanálů proto naplánujte už při zapojení.
• Na jeden výstup připojte nejvýše 30 účastníků DALI. Větší počet svítidel rozdělte na další kanály.
• Napájení linek DALI je v aktoru. Další zdroj DALI paralelně nepřipojujte.
• Jde o řídicí jednotku s jedním masterem. V segmentu smějí být jen předřadníky, žádné další řídicí přístroje DALI.
• Napětí DALI je typicky 16 V DC se základní izolací, nejde o obvod SELV.
• Vodiče KNX musí být až ke svorce chráněny přiloženou smršťovací bužírkou, jinak chybí dvojitá základní izolace mezi sběrnicí a síťovým napětím.
• Barvu a teplotu barvy lze řídit jen u předřadníků DT-8, které tento způsob řízení podporují.
• Délka vedení segmentu DALI je omezena na 300 m, delší trasy rozdělte na další kanály.
• Přístroj patří do suchého rozvaděče s krytím IP 20.

Časté dotazy

Musím předřadníkům DALI přidělovat adresy?
Ne. Aktor posílá povely broadcast, takže svítidla na kanálu reagují bez adresování.

Jak vyměním vadný předřadník?
Nový předřadník připojíte na stejný kanál a začne reagovat na povely spolu s ostatními, bez nového nastavování.

Rozsvítím svítidla ještě před naprogramováním?
Předřadníky DALI obvykle po prvním připojení napětí svítí na plný jas, takže je můžete zapínat a vypínat jističem.

Kterou stmívací křivku zvolit?
Logaritmická křivka odpovídá citlivosti oka a změna jasu působí rovnoměrně. Lineární předává hodnotu z KNX přímo na výkon svítidla.

Mohu na jednom kanálu měnit teplotu barvy?
Ano, pokud předřadníky podporují DT-8. Nastavíte rozsah, například 2000 až 6000 K, a teplotu barvy pak řídíte absolutně nebo procentně.

Co aktor nahlásí při poruše?
Obecnou poruchu, poruchu linky DALI při přetížení nebo zkratu, poruchu svítidla a chybějící napájení samotného aktoru.

DM 4 DALI KNX nebo DALI-Gateway S64 KNX?

DM 4 DALI KNX zvolte, pokud chcete rychle a bez adresování řídit až čtyři skupiny svítidel DALI. DALI-Gateway S64 KNX zvolte, pokud potřebujete na jedné lince 16 skupin nebo, od firmwaru 0.3.x, jednotlivé ovládání svítidel.
