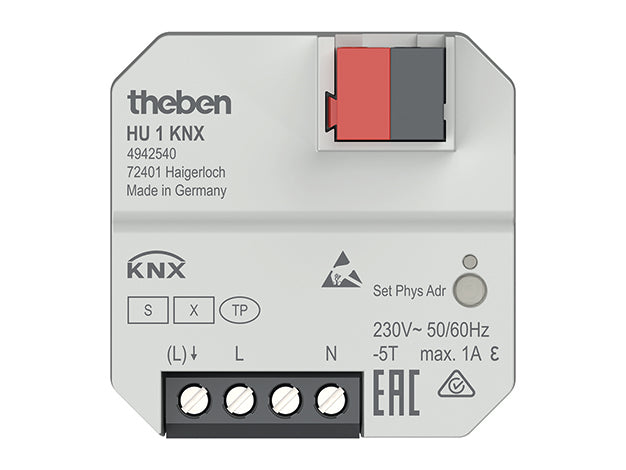

THEBEN 4942540 HU 1 KNX Aktor topení 1násobný pod omítku pro termické pohony 230 V

Chcete přes KNX řídit topení v jedné místnosti a aktor schovat do krabice pod omítku přímo u ventilu nebo u vypínače? HU 1 KNX je jednonásobný aktor topení pod omítku pro termické pohony 230 V AC, který je tiše spíná polovodičovým výstupem. Pracuje jako aktor, nebo jako samostatný regulátor teploty pro topení i chlazení. Má 2 binární vstupy pro tlačítka, okenní kontakt nebo teplotní čidlo, podporuje KNX Data Secure a hlídá vlastní teplotu i přetížení výstupu.

Je to pro mě?

Ano, pokud:

• řídíte jednu místnost nebo jeden topný okruh s termickými pohony na síťové napětí
• chcete aktor do běžné krabice pod omítku, ve které je fáze i nulový vodič
• do místnosti vede kabel sběrnice KNX
• nechcete samostatný termostat a teplotu má měřit čidlo připojené přímo k aktoru
• chcete k aktoru připojit okenní kontakt nebo klasická tlačítka
• požadujete zabezpečenou komunikaci KNX Data Secure

Ne, zvolte jiný model, pokud:

• do místa montáže nevede sběrnice KNX, pak zvolte rádiový HU 1 S RF KNX
• řídíte více místností z jednoho rozdělovače a máte termické pohony 24 V DC nebo spojité 0 až 10 V, pak zvolte HMT 6 S KNX, pohony 230 V neřídí
• chcete spínat pohony více místností z rozvaděče na DIN liště, pak zvolte HM 6 T KNX
• topíte elektrickým topidlem, pak zvolte EU 1 KNX
• chcete motorický pohon s regulátorem přímo na ventilu, pak zvolte CHEOPS S KNX

Hlavní vlastnosti

• 1 výstup pro až 4 termické pohony 230 V AC, nejvýše 1 A
• tichý polovodičový spínač, výstup není bezpotenciálový
• kanál jako aktor topení, nebo jako PI regulátor pro topení i chlazení
• 2 binární vstupy pro bezpotenciálové kontakty, vstup I2 také pro teplotní čidlo
• přímé propojení vstupů s regulátorem bez skupinových adres
• ochrana ventilů, letní provoz, nouzový program a nucený provoz
• hlídání přehřátí přístroje a přetížení výstupu
• KNX Data Secure
• montáž do krabice pod omítku podle DIN 49073

Co produkt umí

Kanál H1 nastavíte jako aktor, nebo jako regulátor. Jako aktor přijímá akční veličinu z termostatu KNX, spínací povel nebo procenta. Jako regulátor počítá akční veličinu sám z teploty místnosti a zvládne jen topení, nebo topení i chlazení, například chladicím stropem nebo fancoilem. Regulaci PI nastavíte volbou soustavy, radiátorů nebo podlahového topení, případně ručně. Pracuje v režimech komfort, pohotovost, noční útlum a ochrana proti mrazu, objekt přítomnosti zapíná komfort a otevřené okno přepne regulátor do ochrany proti mrazu.

Spínané pohony řídí pulzně šířkovou modulací s periodou 2 až 30 minut. Nastavíte nejmenší a největší akční veličinu, například 10 % pro základní temperování podlahy, a obrácený smysl působení pro ventily otevřené bez proudu. Když přestane chodit akční veličina nebo teplota, spustí se nouzový program s pevnou hodnotou, případně podle venkovní teploty. Ochrana ventilů pohne ventilem po 7 dnech bez změny a v letním provozu kanál netopí.

Vstupy I1 a I2 fungují jako samostatné binární vstupy pro spínání, stmívání nebo žaluzie, každý s až dvěma telegramy, rozlišením krátkého a dlouhého stisku i dvojkliku. Při použití kanálu jako regulátoru je můžete přímo propojit s regulátorem: I1 jako okenní kontakt a I2 jako vstup teploty. Pro I2 se hodí čidlo pod omítku, dálkové čidlo IP65 nebo podlahové čidlo a odchylku měření srovnáte korekcí v desetinách kelvinu.

Aktor posílá na sběrnici také objekt pro čerpadlo a podílí se na určení největší akční veličiny, takže kotel může přizpůsobit výkon skutečné potřebě.

Ovládání a komunikace

Aktor se připojuje ke sběrnici KNX TP sběrnicovou svorkou, odebírá z ní méně než 4 mA a nastavuje se v ETS aplikačním programem HU 1 s 30 komunikačními objekty. Pro zabezpečené uvedení do provozu přes KNX Data Secure zadáte do ETS klíč FDSK ze štítku přístroje, ETS pak klíče po sběrnici přenáší jen šifrovaně.

Přetížení nebo zkrat výstupu a přehřátí přístroje hlásí samostatnými objekty. Výstup vypnutý pro nadproud ukazuje blikající LED kanálu.

Instalace a použití

Aktor se montuje do běžné krabice pod omítku podle DIN 49073 a vejde se tam i s klasickými tlačítky nebo vypínači. Síťový obvod jistěte předřazeným jističem typu B nebo C nejvýše 16 A a instalujte ho tak, aby byl chráněný proti dotyku. Mezi síťovým napětím a sběrnicí nebo vstupy musí zůstat izolace nejméně 5,5 mm.

Vstupy pracují s kontaktním napětím 3,3 V a proudem 0,5 mA. Kabel k vnějším vstupům smí mít nejvýše 3 m, přívodní vodiče vstupů jsou dlouhé 25 cm. Aktor je určen pro bytovou i objektovou výstavbu, jen do uzavřených suchých prostor.

Kde najde využití

• byty a rodinné domy s regulací topení po místnostech
• hotelové pokoje a kanceláře, kde se okenní kontakt připojí přímo k aktoru
• místnosti s podlahovým topením a podlahovým čidlem na vstupu I2
• chladicí stropy s termickými pohony

Důležité před nákupem

• Výstup je určen pro termické pohony 230 V AC, nejvýše čtyři kusy nebo 1 A, a není bezpotenciálový.
• V krabici musí být fáze i nulový vodič. Aktor má svorky L1 a N a pohony 230 V spíná ze síťového napětí, samotná sběrnice nestačí.
• Pro zabezpečené uvedení do provozu budete potřebovat klíč FDSK ze štítku přístroje. Před montáží do krabice si ho poznamenejte.
• Na vstupy nepřipojujte síťové ani jiné cizí napětí, jsou jen pro bezpotenciálové kontakty.
• Vstupy více přístrojů se nesmějí propojovat.
• Teplotu měří jen čidlo připojené na vstup I2, vstup I1 teplotu neměří.
• Aktor nemá vestavěné relé pro čerpadlo. Čerpadlo spínáte jiným aktorem, například SU 1 KNX, podle objektu čerpadla.
• Hlídání nadproudu funguje jen při spínacím výstupu. Po vypnutí pro nadproud zkusí aktor kanál za 5 s znovu zapnout. Když nadproud trvá, vypne kanál definitivně a ten se obnoví až výpadkem síťového napětí nebo novým nahráním aplikace.
• Teplotní čidla nejsou součástí balení. Jako příslušenství se nabízí čidlo pod omítku Temperatursensor UP 9070496, dálkové čidlo RAMSES IP65 9070459 a podlahové čidlo 9070321.
• Přívod aktoru jistěte jističem charakteristiky B nebo C nejvýše 16 A.
• Krytí je IP 20 a provozní teplota -5 až +45 °C.
• Montáž smí provádět jen elektrikář a před montáží je nutné odpojit síťové napětí.

Časté dotazy

Potřebuji k aktoru termostat KNX?
Ne. Kanál nastavený jako regulátor stačí doplnit teplotním čidlem na vstupu I2 a okenním kontaktem na I1. Žádanou teplotu má z parametru a měnit ji lze objektem, například ze spínacích hodin.

Proč se ventil po zapnutí na 10 minut otevře?
Aktor tím ruší výrobní funkci pro stavbu, při které termický pohon ventil úplně nezavírá. Jde o jednorázový krok po zapnutí napájení nebo po naprogramování.

Mohu na vstupy připojit běžné vypínače pro světlo?
Ano, pokud jde o bezpotenciálové kontakty. Vstupy pak po sběrnici spínají, stmívají nebo ovládají žaluzie jiných aktorů.

Co se stane, když termostat přestane vysílat?
Při zapnutém hlídání přejde kanál do nouzového programu. Termostat by měl vysílat cyklicky nejméně dvakrát za dobu hlídání.

Mohu aktor uvést do provozu bez Data Secure?
Ano. V ETS vypnete zabezpečené uvedení do provozu a aktor se chová jako běžný přístroj KNX.

Jak srovnám nepřesné měření teploty?
Parametrem korekce v rozsahu plus minus 6,4 K po desetinách kelvinu.

HU 1 KNX nebo HU 1 S RF KNX?

HU 1 KNX zvolte, pokud do krabice vede kabel sběrnice KNX. HU 1 S RF KNX zvolte, pokud sběrnice v místě chybí a chcete aktor připojit rádiem.
