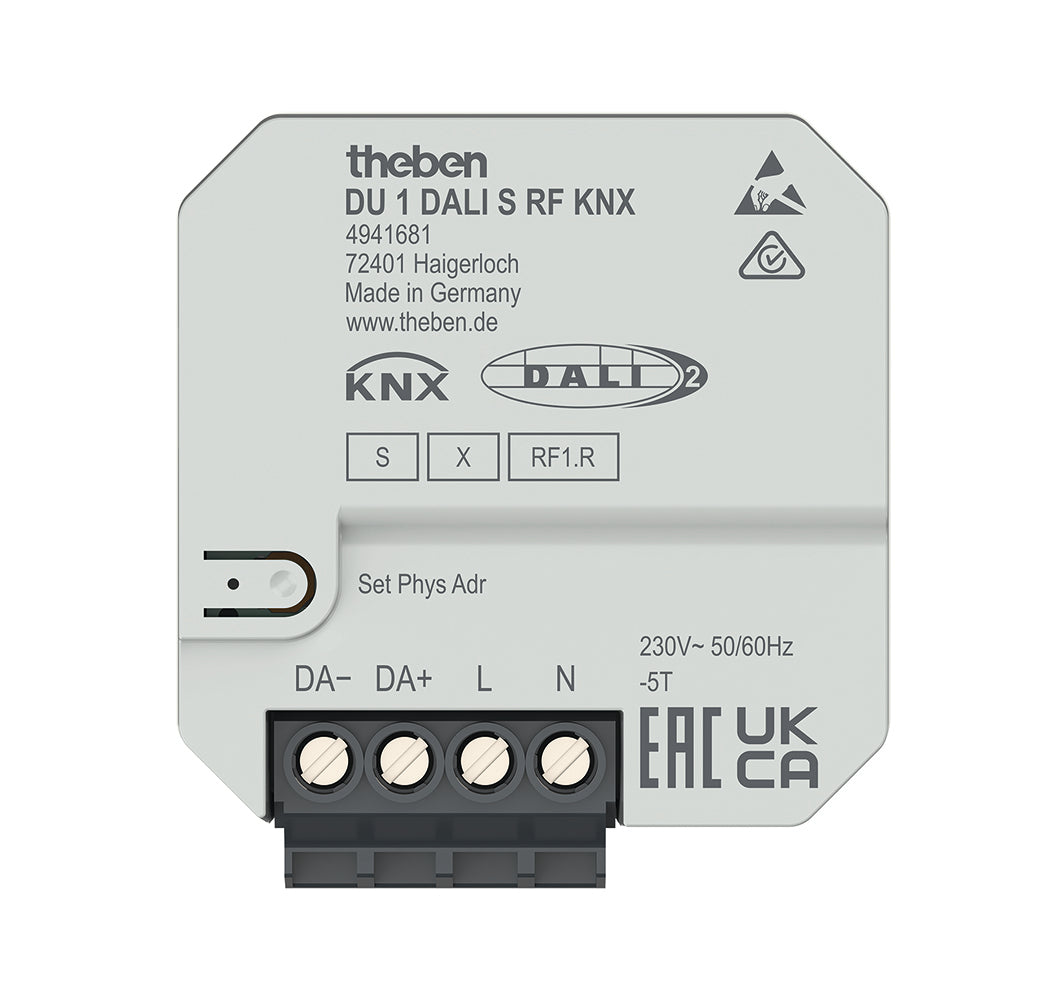

THEBEN 4941681 DU 1 DALI S RF KNX Rádiový DALI aktor 1násobný pod omítku, DALI-2

Máte v místnosti svítidla s předřadníky DALI a chcete je ovládat přes KNX bez sběrnicového kabelu a bez brány v rozvaděči? DU 1 DALI S RF KNX je rádiový aktor DALI KNX RF s certifikací DALI-2 pro montáž do instalační krabice. Řídí až 30 předřadníků najednou povely broadcast, takže svítidla není třeba adresovat. Ovládá jas, teplotu barvy i barvu RGB a RGBW u svítidel DT-8. Dva binární vstupy připojí tlačítka, spínače, okenní kontakty nebo teplotní čidlo. Podporuje KNX Data Secure.

Je to pro mě?

Ano, pokud:

• chcete ovládat svítidla DALI v jedné místnosti jako jeden celek
• do krabice nevede kabel KNX, ale je tam síťové napětí
• potřebujete laditelnou bílou nebo barevné světlo se svítidly DT-8
• chcete zachovat stávající tlačítko a připojit ho na vstup aktoru
• nechcete adresovat předřadníky ani instalovat bránu DALI
• chcete navíc měřit teplotu, třeba podlahovým čidlem

Ne, zvolte jiný model, pokud:

• do krabice vede kabel KNX, pak zvolte DU 1 DALI KNX
• chcete svítidla DALI ovládat jednotlivě nebo ve skupinách, pak zvolte DALI-Gateway S64 KNX
• potřebujete čtyři samostatné kanály DALI z rozvaděče, pak zvolte DM 4 DALI KNX
• stmíváte LED žárovky 230 V bez DALI, pak zvolte DU 1 S RF KNX

Hlavní vlastnosti

• rádiový aktor DALI s komunikací KNX RF, certifikace DALI-2
• až 30 předřadníků povely broadcast bez adresování
• jas, teplota barvy, RGB a RGBW podle DT-8
• integrované napájení linky DALI
• 2 binární vstupy, vstup I2 i pro teplotní čidlo
• přímé ovládání tlačítkem na vstupu I1 už z výroby
• 8 scén, měkké spínání, diagnostika poruch
• KNX Data Secure, montáž pod omítku

Co produkt umí

Aktor má jeden výstup DALI a funguje jako řídicí jednotka s jedním masterem. Všechny předřadníky na výstupu reagují společně na povely broadcast, takže je nemusíte adresovat ani řadit do skupin. Vadný předřadník proto snadno vyměníte za nový.

Ovládá spínání, měkké spínání a stmívání relativně i absolutně s nastavitelnou křivkou, logaritmickou nebo lineární, a dobou stmívání. U svítidel DT-8 posílá teplotu barvy hodnotami 1000 až 10000 K, skutečný rozsah ale určuje svítidlo, nebo řídí barvu RGB a RGBW. Nechybí blokování, nucené ovládání, 8 scén, účast na centrálních objektech a počítadlo provozních hodin se servisem. Diagnostika hlásí obecnou poruchu, přetížení nebo zkrat linky DALI, poruchu svítidla a výpadek napájení předřadníků.

Vstupy I1 a I2 pracují jako spínač, tlačítko, stmívání nebo ovládání žaluzií. Vstup I2 navíc měří teplotu s čidlem pod omítku 9070496, čidlem IP65 9070459 nebo podlahovým čidlem 9070321. Z výroby je vstup I1 spojený s výstupem, světla tak stmíváte jedním tlačítkem i bez programování.

Ovládání a komunikace

Aktor komunikuje obousměrně rádiem KNX RF1.R na frekvenci 868,3 MHz s vysílacím výkonem pod 10 mW a dosahem ve volném prostoru až 100 m. Aplikační program má 45 komunikačních objektů a 255 skupinových adres, nastavení probíhá výhradně v ETS. Pro zabezpečené uvedení do provozu potřebujete klíč FDSK z etikety přístroje.

Vstup I1 lze v ETS použít pro přímé ovládání výstupu, nebo jako čistý binární vstup KNX. Přístroj nemá stavovou LED.

Instalace a použití

Aktor se montuje do běžné krabice pod omítku, i společně s klasickým tlačítkem nebo vypínačem. Rozměry jsou 44,4 x 48,6 x 24,9 mm. Napájí se ze sítě 230 V AC, 50 až 60 Hz, a v klidu odebírá 0,7 W. Svorky jsou šroubové, provozní teplota −5 až +45 °C, krytí IP 20 a třída ochrany II.

Linka DALI se připojuje na svorky DA+ a DA−. Napětí DALI je typicky 16 V DC, odolné proti zkratu, se základní izolací, nejde o obvod SELV. Proud linky DALI uvádí návod Imin 60 mA a Imax 250 mA. Celková délka vedení DALI v segmentu nesmí překročit 300 m při průřezu 1,5 mm². Externí vedení ke vstupům smí mít nejvýše 3 m.

Kde najde využití

• rekonstrukce s DALI svítidly bez nového kabelu KNX
• zasedací místnosti a kanceláře s jednou skupinou svítidel
• obytné prostory s laditelnou bílou nebo barevným světlem
• hotelové pokoje a chodby se stmívanými svítidly DALI
• místnosti, kde se zároveň měří teplota podlahy

Důležité před nákupem

• Všechna svítidla na výstupu reagují společně. Jednotlivě nebo ve skupinách je ovládat nelze.
• Aktor je jediný master na lince. Nepřipojujte další řídicí jednotku DALI ani další zdroj napájení DALI.
• Vstupy vedou síťové napětí. Před připojením vstupů nebo zásahem do nich odpojte napájení 230 V přístroje.
• Na vstupy patří jen bezpotenciálové kontakty. Nikdy na ně nepřipojujte síťové napětí 230 V ani jiné cizí napětí. U nepoužitých vstupů neodstraňujte izolaci.
• Do krabice musí vést fázový a nulový vodič pro napájení 230 V a dvouvodičové vedení DALI ke svítidlům.
• V oblasti svorek a konektorů nemá přístroj základní izolaci. Instalujte jej s ochranou proti dotyku a dodržte vzdálenost nejméně 3 mm od vodivých částí.
• Mezi síťovým napětím a vstupy je nutná izolace nejméně 5,5 mm. Vstupy více přístrojů se nesmějí propojovat.
• Na výstup připojujte předřadníky a svítidla stejného typu, různé typy se mohou při stmívání chovat odlišně. Případně upravte minimální jas.
• Barvu a teplotu barvy lze řídit jen u svítidel, která příslušný typ zařízení DALI podporují.
• Po prvním zapnutí nebo návratu napájení svítí předřadníky obvykle naplno, dokud nepřijmou povel.
• Přístroj je určen jen do uzavřených suchých prostor. Pro spojení s linkou KNX TP je potřeba mediální spojka.

Časté dotazy

Musím předřadníky adresovat?
Ne, aktor posílá povely broadcast, kterým rozumějí všechny předřadníky na lince, uvedení do provozu je proto rychlé.

Mohu omezit rozsah teploty barvy?
Ano, minimální teplotu barvy nastavíte v rozmezí 1000 až 5000 K a maximální 5010 až 10000 K, výchozí hodnoty jsou 2000 a 6000 K.

Funguje aktor ještě před naprogramováním?
Ano, tlačítkem na vstupu I1 světla zapnete, vypnete i stmíváte.

Jak vyměním vadný předřadník?
Stačí jej nahradit novým, protože se adresa nepřiřazuje. Nový předřadník po zapnutí rovnou reaguje na povely broadcast.

Lze poruchy hlásit cyklicky?
Ano, obecnou poruchu, poruchu svítidla i poruchu DALI lze posílat opakovaně, interval volíte od 2 do 60 minut.

Pozná aktor výpadek napájení svítidel?
Ano, výpadek napájení předřadníků hlásí jako poruchu sítě.

DU 1 DALI S RF KNX nebo DU 1 DALI KNX?

DU 1 DALI S RF KNX zvolte tam, kde chybí kabel KNX. DU 1 DALI KNX zvolte, pokud kabel KNX do krabice vede.
