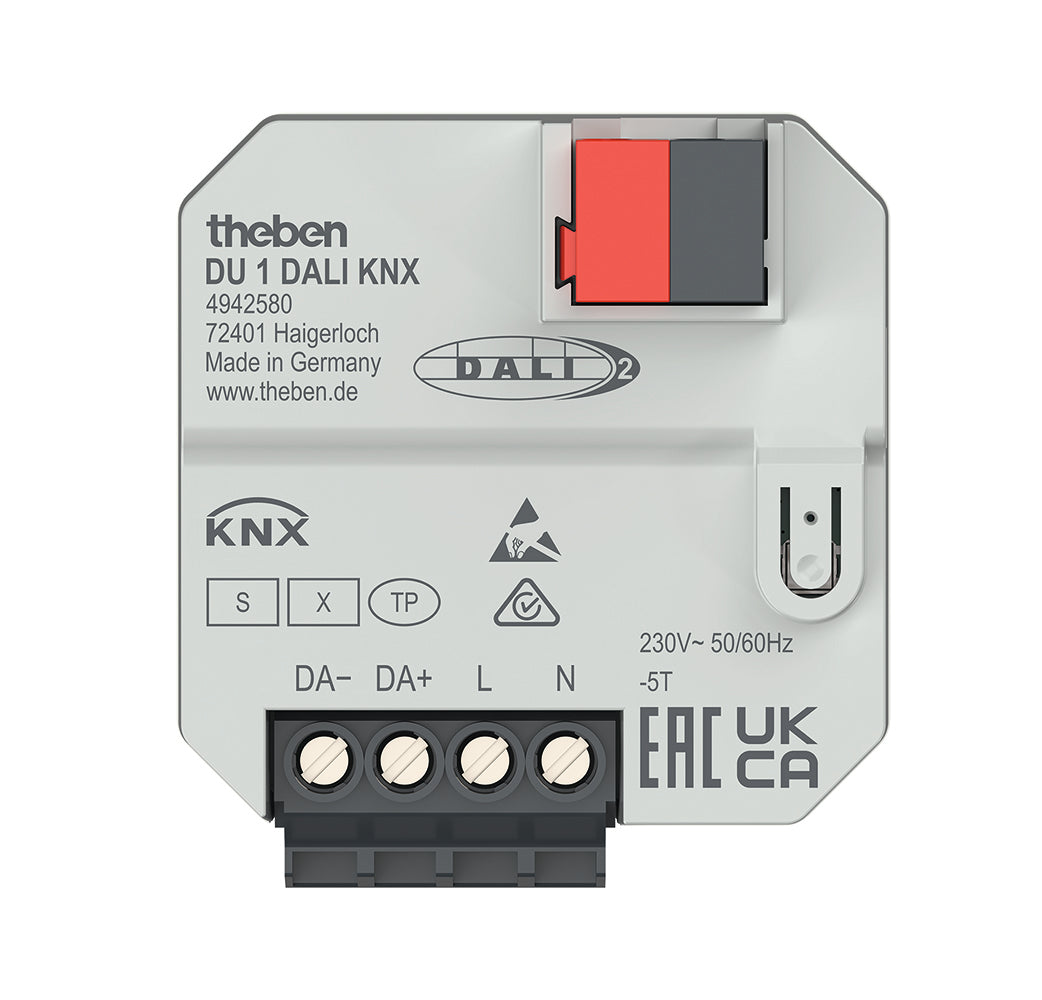

THEBEN 4942580 DU 1 DALI KNX DALI aktor 1násobný pod omítku, DALI-2

Máte v místnosti svítidla s předřadníky DALI a chcete je ovládat přes KNX bez brány v rozvaděči? DU 1 DALI KNX je aktor DALI KNX TP s certifikací DALI-2 pro montáž do instalační krabice. Řídí až 30 předřadníků najednou povely broadcast, takže svítidla není třeba adresovat ani řadit do skupin. Ovládá jas, teplotu barvy i barvu RGB a RGBW u svítidel DT-8. Dva binární vstupy připojí tlačítka, spínače, okenní kontakty nebo teplotní čidlo. Podporuje KNX Data Secure.

Je to pro mě?

Ano, pokud:

• chcete ovládat svítidla DALI v jedné místnosti jako jeden celek
• do krabice vede kabel KNX i síťové napětí
• potřebujete laditelnou bílou nebo barevné světlo se svítidly DT-8
• chcete zachovat stávající tlačítko a připojit ho na vstup aktoru
• nechcete adresovat předřadníky ani instalovat bránu DALI
• chcete navíc měřit teplotu, třeba podlahovým čidlem

Ne, zvolte jiný model, pokud:

• do krabice nevede kabel KNX, pak zvolte DU 1 DALI S RF KNX
• chcete svítidla DALI ovládat jednotlivě nebo ve skupinách, pak zvolte DALI-Gateway S64 KNX
• potřebujete čtyři samostatné kanály DALI z rozvaděče, pak zvolte DM 4 DALI KNX
• stmíváte LED žárovky 230 V bez DALI, pak zvolte DU 1 KNX

Hlavní vlastnosti

• aktor DALI pro KNX TP pod omítku, certifikace DALI-2
• až 30 předřadníků povely broadcast bez adresování
• jas, teplota barvy, RGB a RGBW podle DT-8
• integrované napájení linky DALI
• 2 binární vstupy, vstup I2 i pro teplotní čidlo
• přímé ovládání tlačítkem na vstupu I1 už z výroby
• 8 scén, měkké spínání, diagnostika poruch
• KNX Data Secure, příkon v klidu 0,35 W

Co produkt umí

Předřadníky se k jedinému výstupu DALI připojují paralelně a aktor je řídí jako jediný master. Protože posílá jen povely broadcast, odpadá adresování i skupiny a uvedení do provozu je rychlé. Vadný předřadník stačí vyměnit.

Světla zapínáte, vypínáte a stmíváte relativně nebo na zadanou hodnotu. Křivku stmívání volíte logaritmickou, která odpovídá vnímání oka, nebo lineární, a k tomu dobu stmívání. U svítidel DT-8 posílá teplotu barvy hodnotami 1000 až 10000 K, skutečný rozsah ale určuje svítidlo, nebo řídí barvu RGB a RGBW. Nechybí blokování, nucené ovládání, 8 scén, účast na centrálních objektech a počítadlo provozních hodin se servisem. Diagnostika hlásí obecnou poruchu, přetížení nebo zkrat linky DALI, poruchu svítidla a výpadek napájení předřadníků.

Vstupy I1 a I2 pracují jako spínač, tlačítko, stmívání nebo ovládání žaluzií. Vstup I2 navíc měří teplotu s čidlem pod omítku 9070496, čidlem IP65 9070459 nebo podlahovým čidlem 9070321. Z výroby je vstup I1 spojený s výstupem, světla tak stmíváte jedním tlačítkem i bez programování.

Ovládání a komunikace

Na sběrnici KNX TP se aktor připojuje zásuvnou svorkou KNX. Aplikační program má 45 komunikačních objektů a 255 skupinových adres, parametrování i uvedení do provozu probíhá v ETS. Pro zabezpečené uvedení do provozu potřebujete klíč FDSK z etikety přístroje, aktor ale lze provozovat i bez zabezpečení.

Vstup I1 lze v ETS použít pro přímé ovládání výstupu, nebo jako čistý binární vstup KNX. Přístroj nemá stavovou LED.

Instalace a použití

Aktor se montuje do běžné krabice pod omítku, i společně s klasickým tlačítkem nebo vypínačem. Rozměry jsou 44,4 x 48,6 x 32,3 mm. Napájí se ze sítě 230 V AC, 50 až 60 Hz, svorky L a N jsou označené na pouzdře. Svorky jsou šroubové, provozní teplota −5 až +45 °C, krytí IP 20 a třída ochrany II.

Linka DALI se připojuje na svorky DA+ a DA−. Napětí DALI je typicky 16 V DC, odolné proti zkratu, se základní izolací, nejde o obvod SELV. Proud linky DALI uvádí návod Imin 60 mA a Imax 250 mA. Celková délka vedení DALI v segmentu nesmí překročit 300 m při průřezu 1,5 mm². Externí vedení ke vstupům smí mít nejvýše 3 m.

Kde najde využití

• novostavby se svítidly DALI a kabelem KNX v krabicích
• zasedací místnosti a kanceláře s jednou skupinou svítidel
• obytné prostory s laditelnou bílou nebo barevným světlem
• hotelové pokoje a chodby se stmívanými svítidly DALI
• místnosti, kde se zároveň měří teplota podlahy

Důležité před nákupem

• Všechna svítidla na výstupu reagují společně. Jednotlivě nebo ve skupinách je ovládat nelze.
• Aktor je jediný master na lince. Na linku patří jen předřadníky, nepřipojujte další řídicí jednotku DALI ani další zdroj napájení DALI.
• Vstupy jsou jen pro bezpotenciálové kontakty. Nepřipojujte na ně síťové napětí 230 V ani jiné cizí napětí. Vstupy více přístrojů se nesmějí propojovat.
• Mezi síťovým napětím a sběrnicí nebo vstupy dodržte izolaci nejméně 5,5 mm.
• Na výstup připojujte předřadníky a svítidla stejného typu, různé typy se mohou při stmívání chovat odlišně. Případně upravte minimální jas.
• Barvu a teplotu barvy lze řídit jen u svítidel, která příslušný typ zařízení DALI podporují.
• Po prvním zapnutí nebo návratu napájení svítí předřadníky obvykle naplno, dokud nepřijmou povel.
• Vadný předřadník nahraďte stejným typem jako ostatní, aby se svítidla na výstupu stmívala jednotně.
• Do krabice musí kromě kabelu KNX vést fázový a nulový vodič pro napájení 230 V a dvouvodičové vedení DALI ke svítidlům.
• Přístroj je určen jen do uzavřených suchých prostor, pro bytovou výstavbu i objekty.

Časté dotazy

Jak aktor uvedu do provozu?
V ETS, kde nastavíte parametry i skupinové adresy. Předřadníky se neadresují, protože aktor posílá jen povely broadcast.

Mohu omezit rozsah teploty barvy?
Ano, minimální teplotu barvy nastavíte v rozmezí 1000 až 5000 K a maximální 5010 až 10000 K, výchozí hodnoty jsou 2000 a 6000 K.

Funguje aktor ještě před naprogramováním?
Ano, tlačítkem na vstupu I1 světla zapnete, vypnete i stmíváte. Přímé ovládání lze později v ETS změnit.

Co obnáší výměna vadného předřadníku?
Jen fyzickou výměnu. Adresa se nepřiřazuje, takže nový předřadník hned reaguje na povely broadcast jako ostatní.

Lze poruchy hlásit cyklicky?
Ano, obecnou poruchu, poruchu svítidla i poruchu DALI lze posílat opakovaně, interval volíte od 2 do 60 minut.

Pozná aktor výpadek napájení svítidel?
Ano, výpadek napájení předřadníků hlásí jako poruchu sítě.

DU 1 DALI KNX nebo DM 4 DALI KNX?

DU 1 DALI KNX zvolte pro jednu skupinu svítidel ovládanou přímo z místnosti. DM 4 DALI KNX zvolte pro čtyři kanály DALI z rozvaděče.
