THEBEN 4940301 DALI-Gateway S64 KNX Brána DALI a KNX, 1 kanál pro 64 svítidel

Potřebujete svítidla DALI v kanceláři, škole nebo hotelu ovládat ze sběrnice KNX po skupinách i jednotlivě a hlídat jejich poruchy? DALI-Gateway S64 KNX je brána s certifikací DALI-2 na DIN lištu, která na jedné lince DALI obslouží až 64 předřadníků. Uspořádáte je do skupin nebo je ovládáte samostatně, řídíte teplotu barvy i barvu svítidel s DT-8, včetně časového průběhu pro Human Centric Lighting. Linku DALI napájí brána sama a do provozu ji uvedete bezplatnou aplikací DCA přímo v ETS5.

Je to pro mě?

Ano, pokud:

• máte jednu linku DALI a chcete ji řídit ze sběrnice KNX
• potřebujete svítidla rozdělit do skupin nebo některá ovládat jednotlivě
• chcete měnit teplotu barvy podle denní doby nebo řídit barvu RGB a RGBW
• chcete znát poruchy jednotlivých svítidel a předřadníků a počítat provozní hodiny
• potřebujete provozní režimy jako schodiště, noční nebo trvalý provoz a panický režim
• chcete vadný předřadník vyměnit rychle a bez nového uvádění celé linky do provozu

Ne, zvolte jiný model, pokud:

• máte víc předřadníků, než unese jedna linka, a potřebujete dvě linky DALI v jednom přístroji, pak zvolte DALI-Gateway S128 KNX
• chcete na linku DALI připojit i čidla pohybu, jasu a tlačítka DALI-2, pak zvolte DALI Gateway P64 KNX
• stačí vám čtyři kanály DALI s povelem broadcast bez adresování, nejvýše 30 předřadníků na kanál, pak zvolte DM 4 DALI KNX
• ovládáte společně nejvýše 30 předřadníků DALI v jedné místnosti z instalační krabice, pak zvolte DU 1 DALI KNX
• svítidla mají rozhraní 0 až 10 V nebo 1 až 10 V, pak zvolte SM 4 KNX

Hlavní vlastnosti

• 1 výstup DALI, certifikace DALI-2
• 16 skupin nebo ovládání jednotlivých předřadníků
• barva podle DT-8: teplota barvy, XY, RGB, HSV a RGBW
• časové řízení barvy, i pro Human Centric Lighting
• modul pro 16 scén včetně barvy
• hlášení poruch svítidel a předřadníků, počítadlo provozních hodin
• rychlá výměna vadného předřadníku
• integrované napájení linky DALI, šířka 4 moduly

Co produkt umí

Brána převádí povely ze sběrnice KNX na telegramy DALI a stav osvětlení a poruchy z linky DALI posílá zpět na KNX. Každý předřadník dostane při uvádění do provozu adresu automaticky. V aplikaci DCA pak svítidla identifikujete a přiřadíte do skupin. Každá skupina i každý předřadník se ovládá třemi objekty pro spínání, stmívání a nastavení hodnoty a má vlastní stavová hlášení. Jeden předřadník patří vždy jen do jedné skupiny DALI.

U předřadníků DT-8 řídíte teplotu barvy, souřadnice XY nebo barvu RGB, HSV a RGBW. Časové řízení nabízí až 16 předloh s akcemi, které podle času a data mění jas nebo barvu, třeba plynulou změnu teploty bílého světla během dne. Modul scén uloží až 16 scén včetně barvy a scény lze i stmívat. Pro skupiny jsou k dispozici provozní režimy normální, trvalý provoz, režim schodiště s automatickým vypnutím, noční režim a panický režim s pevným jasem. Šestnáct objektů pro úsporu energie umí přes spínací aktor vypnout napájení předřadníků ve vypnutých skupinách.

Diagnostika se týká skupin i jednotlivých předřadníků. Brána cyklicky zjišťuje poruchy předřadníků a svítidel, počítá provozní hodiny s alarmem po dosažení nastavené životnosti a vyhodnocuje počet poruch a chybovost skupin i celé linky s nastavitelnými prahy alarmu. Při výměně jednoho vadného předřadníku za nový se stejným typem zařízení DALI přenese funkce rychlé výměny do nového kusu celou konfiguraci.

Ovládání a komunikace

Brána se připojuje na sběrnici KNX TP svorkou sběrnice a odebírá z ní méně než 10 mA. Aplikační program má 566 komunikačních objektů a 830 skupinových adres. Rozdělení svítidel do skupin, scény a časové řízení se nastavují v aplikaci DCA, kterou je nutné do ETS doinstalovat. Ovládání jednotlivých předřadníků vyžaduje firmware 0.3.x a aplikační program V2.

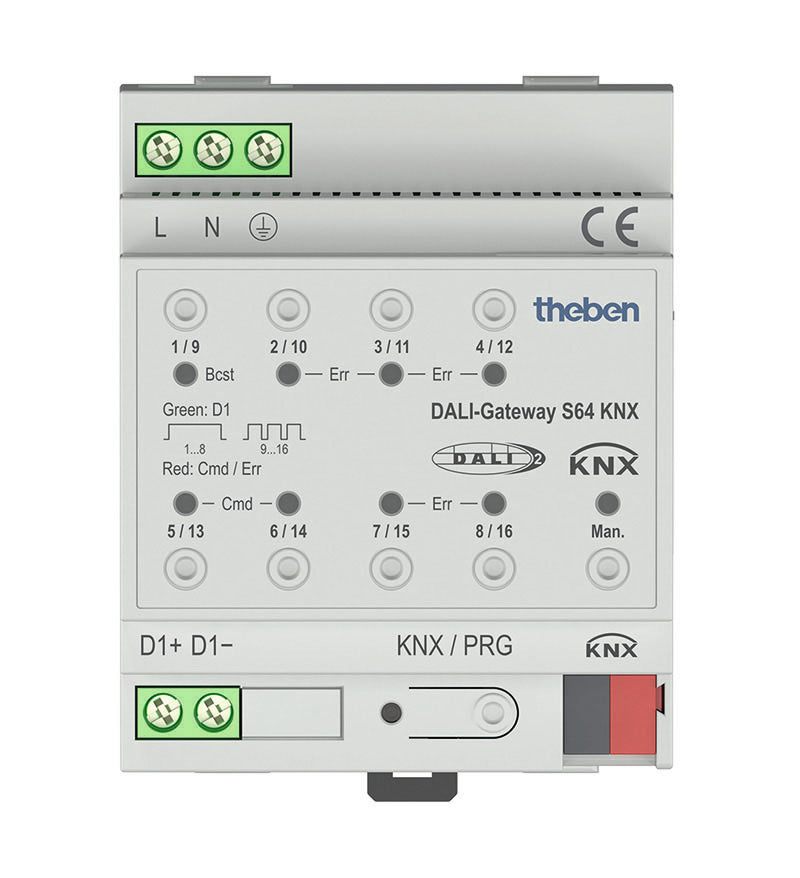

Na čele je 9 tlačítek s LED, přístupných i bez sejmutí krytu rozvaděče. Dlouhým stiskem tlačítka man. zapnete ruční režim, ve kterém spínáte skupiny 1 až 8 a 9 až 16, posíláte povel broadcast na všechna svítidla, spustíte rychlou výměnu předřadníku bez ETS a zablokujete nouzová svítidla s vlastní baterií na dobu uvádění budovy do provozu. LED v tlačítkách ukazují poruchu převodníku, předřadníku, svítidla, zkrat na lince DALI nebo poruchu KNX.

Instalace a použití

Brána se montuje na DIN lištu a má rozměry 70 x 58 x 88,2 mm. Síťové napájení i linka DALI se připojují do šroubových svorek pro plné i lankové vodiče 1 až 2,5 mm². Napájecí napětí je 100 až 240 V AC/DC, maximální příkon 9 W, provozní teplota −5 až +45 °C, krytí IP 20, třída ochrany I a kategorie přepětí III.

Pro časové řízení musí brána dostávat čas a datum z centrálních hodin na sběrnici, nejméně dvakrát denně.

Kde najde využití

• kanceláře s osvětlením Tunable White, které mění teplotu barvy během dne
• školy a nemocnice s časovým řízením bílého světla
• chodby a schodiště s režimem automatického vypnutí
• budovy s hlášením poruch svítidel do vizualizace

Důležité před nákupem

• Brána je řídicí jednotka DALI s jedním masterem. V segmentu smějí být jen předřadníky, žádná další řídicí jednotka ani zdroj DALI.
• K uvedení do provozu potřebujete ETS a bezplatnou aplikaci DCA, kterou výrobce uvádí pro ETS5. S firmwarem 0.3.3 funguje jen aplikační program a DCA ve verzi V2.
• Napětí linky DALI je typicky 16 V DC se základní izolací, nejde o obvod SELV. Brána do linky dodá nejméně 128 mA a nejvýše 250 mA.
• Celé vedení DALI jednoho segmentu smí mít nejvýše 300 m při průřezu 1,5 mm².
• Barvu řídíte jen u předřadníků DT-8, které daný způsob řízení podporují. Podtyp DT-8 PrimaryN podporován není a z RGBWAF brána využije nejvýše 4 barvy.
• Předřadník lze přiřadit jen do jedné skupiny DALI. Společné ovládání více skupin řešte přes skupinové adresy KNX.
• Brána předřadníky dotazuje postupně. Při výchozím cyklu 1 s a 64 předřadnících trvá rozpoznání poruchy až zhruba 2 minuty. Cyklus je nastavitelný, při volbě bez dotazů se poruchy nehlásí.
• Rychlá výměna funguje jen tehdy, když je vadný jediný předřadník a nahradí ho zařízení stejného typu DALI. Předřadník nouzového svítidla tedy nenahradíte předřadníkem pro LED. Při více poruchách použijte doinstalování.
• Časové řízení potřebuje čas a datum ze sběrnice. Přestupné roky ani letní čas brána sama nepočítá.
• Brána má třídu ochrany I a svorku síťového napájení pro tři vodiče, ochranný vodič proto připojte.

Časté dotazy

Jak poznám, které svítidlo má kterou adresu?
Adresy se přidělují automaticky a náhodně, svítidla proto v aplikaci DCA identifikujete a pak přiřadíte do skupin.

Rozsvítím svítidla ještě před nastavením skupin?
Ano. V ručním režimu pošlete povel broadcast, na který reagují všechna svítidla i bez přiřazení do skupin.

Jak zabránit vybití nouzových svítidel během stavby?
V ručním režimu zapněte blokování převodníků nouzových svítidel. Když do 15 minut poté odpojíte napětí, svítidla s vlastní baterií nepřejdou do nouzového provozu a zůstanou zhasnutá.

Mohu linku rozšířit o další svítidla?
Ano, až do plné kapacity linky. Nové kusy najde funkce doinstalování v aplikaci DCA.

Lze scény přenést do jiného projektu?
Ano, scény i popisné texty skupin a předřadníků lze exportovat a importovat.

Co se stane v panickém režimu?
Povolené skupiny se rozsvítí na nastavený jas a nelze je ovládat jednotlivě. Scény a časové řízení jsou po tu dobu vypnuté.

DALI-Gateway S64 KNX nebo DALI-Gateway S128 KNX?

DALI-Gateway S64 KNX zvolte, pokud vám stačí jedna linka DALI. DALI-Gateway S128 KNX zvolte, pokud potřebujete dvě nezávislé linky v jednom přístroji.
