THEBEN 4940302 DALI-Gateway S128 KNX Brána DALI a KNX, 2 kanály pro 2 x 64 svítidel

Máte v objektu víc svítidel DALI, než zvládne jedna linka, a chcete je všechna řídit ze sběrnice KNX jedním přístrojem? DALI-Gateway S128 KNX je brána s certifikací DALI-2 na DIN lištu se dvěma nezávislými výstupy DALI, každý pro 64 předřadníků. Na každé lince je řadíte do 16 skupin nebo ovládáte jednotlivě, řídíte teplotu barvy a barvu svítidel s DT-8 i podle času pro Human Centric Lighting a sledujete poruchy každého svítidla. Obě linky napájí brána sama.

Je to pro mě?

Ano, pokud:

• potřebujete obsloužit dvě linky DALI z jednoho přístroje v rozvaděči
• máte víc předřadníků, než unese jedna linka DALI
• chcete svítidla řadit do skupin nebo je ovládat jednotlivě
• potřebujete časové řízení teploty barvy bílého světla nebo barevné osvětlení
• chcete mít přehled o poruchách a provozních hodinách každého svítidla
• chcete vadný předřadník vyměnit tlačítkem na bráně, bez notebooku

Ne, zvolte jiný model, pokud:

• vystačíte s jednou linkou DALI, pak zvolte DALI-Gateway S64 KNX
• chcete na linku DALI připojit i čidla a tlačítka DALI-2 nebo potřebujete displej na přístroji, pak zvolte DALI Gateway P64 KNX
• stačí vám čtyři kanály DALI s povelem broadcast bez adresování, nejvýše 30 předřadníků na kanál, pak zvolte DM 4 DALI KNX
• řídíte společně nejvýše 30 předřadníků DALI v jedné místnosti z instalační krabice, pak zvolte DU 1 DALI KNX
• LED drivery mají rozhraní 0 až 10 V nebo 1 až 10 V, pak zvolte SM 4 KNX

Hlavní vlastnosti

• 2 výstupy DALI, certifikace DALI-2
• na každé lince 16 skupin nebo ovládání jednotlivých předřadníků
• barva podle DT-8: teplota barvy, XY, RGB, HSV a RGBW
• časové řízení jasu a barvy, i pro Human Centric Lighting
• modul scén pro každou linku, scény včetně barvy
• diagnostika poruch svítidel, předřadníků a převodníků
• rychlá výměna vadného předřadníku i bez ETS
• integrované napájení obou linek DALI, šířka 4 moduly

Co produkt umí

Brána převádí povely KNX na telegramy DALI a stav osvětlení i poruchy vrací zpět na sběrnici. Druhý kanál je úplnou kopií prvního se všemi funkcemi, objekty a parametry. Obě linky se uvádějí do provozu zvlášť a konfigurují se nezávisle. V ETS tak nastavujete objekty skupin a předřadníků pro každou linku zvlášť.

Předřadníky dostanou adresu automaticky a v aplikaci DCA je identifikujete a přiřadíte do skupin. Skupiny i jednotlivé předřadníky se ovládají objekty pro spínání, stmívání a nastavení hodnoty a mají vlastní stavová hlášení. U předřadníků DT-8 řídíte teplotu barvy, souřadnice XY nebo barvu RGB, HSV a RGBW. Časové řízení s předlohami podle času a data mění jas a barvu, například plynule upravuje teplotu bílého světla během pracovního dne. Scény lze ukládat včetně barvy a stmívat.

Skupiny mohou pracovat v normálním, trvalém, schodišťovém nebo nočním režimu, zvláštní případ je panický režim s pevným jasem. Objekty pro úsporu energie dovolí přes spínací aktor odpojit napájení předřadníků. Brána počítá provozní hodiny s alarmem po dosažení životnosti, cyklicky zjišťuje poruchy předřadníků a svítidel a vyhodnocuje jejich počet i chybovost se zvolenými prahy alarmu.

Ovládání a komunikace

Na sběrnici KNX TP se brána připojuje svorkou sběrnice a odebírá méně než 10 mA. Aplikační program pro dvě linky má 1130 komunikačních objektů a 1280 skupinových adres, objekty první linky mají předponu D1 a druhé D2. Konfigurace DALI probíhá v aplikaci DCA v ETS. Ovládání jednotlivých předřadníků je dostupné od firmwaru 0.3.x s aplikačním programem V2.

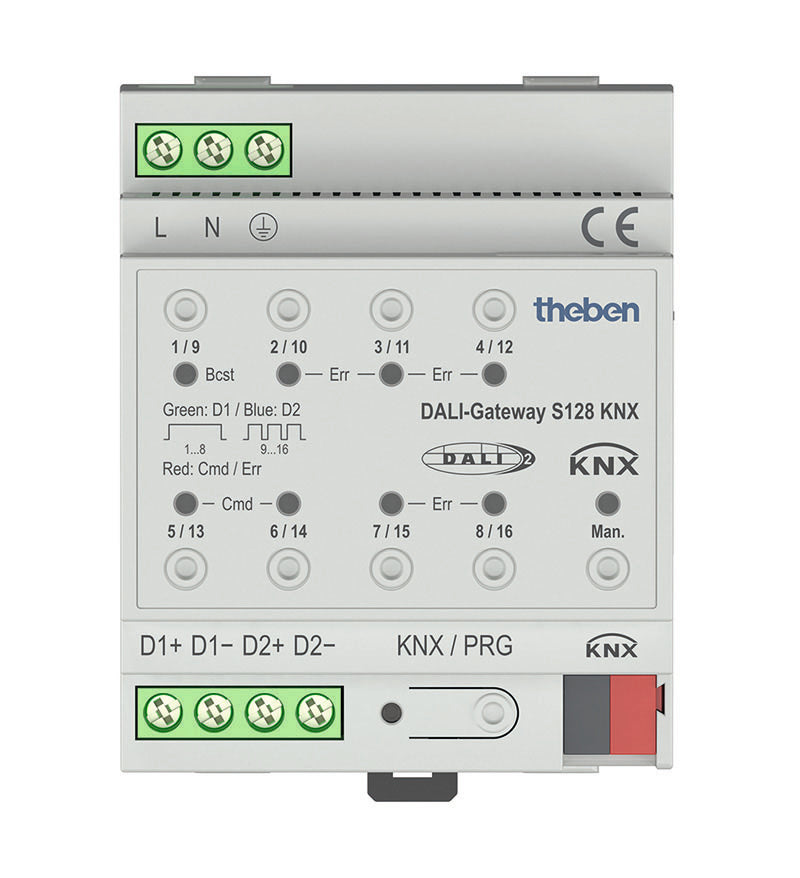

Devět tlačítek s LED na čele je přístupných i bez sejmutí krytu. Dlouhý stisk tlačítka man. zapne ruční režim, krátké stisky přepínají šest úrovní, tři pro každou linku. Barva LED v tlačítku man. ukazuje, se kterou linkou pracujete, zelená pro první a modrá pro druhou. V ručním režimu spínáte skupiny, posíláte broadcast, spouštíte rychlou výměnu předřadníku a zabráníte přechodu nouzových svítidel s vlastní baterií do nouzového provozu. Bez stisku tlačítka se ruční režim po 60 sekundách ukončí.

Instalace a použití

Brána se montuje na DIN lištu, rozměry jsou 70 x 58 x 88,2 mm. Síťové napájení a obě linky DALI se připojují do šroubových svorek pro plné i lankové vodiče 1 až 2,5 mm². Napájecí napětí je 100 až 240 V AC/DC, maximální příkon 16 W, provozní teplota −5 až +45 °C, krytí IP 20 a třída ochrany I.

Napájení pro předřadníky obou linek dodává brána, další zdroj DALI se nepřipojuje. Pro časové řízení potřebuje čas a datum ze sběrnice, nejméně dvakrát denně.

Kde najde využití

• kancelářská patra rozdělená na dvě linky DALI
• školy, kde jedna brána obslouží dvě křídla nebo podlaží
• nemocnice s řízením bílého světla podle denní doby
• hotely a společné prostory se schodišťovým a nočním režimem
• budovy, kde se poruchy svítidel hlásí do vizualizace nebo správy budovy

Důležité před nákupem

• Na každý výstup patří nejvýše 64 předřadníků. Kapacitu jedné linky nelze přenést na druhou.
• Brána je řídicí jednotka DALI s jedním masterem. Na linkách smějí být jen předřadníky, žádná další řídicí jednotka ani zdroj DALI.
• Pro uvedení do provozu potřebujete ETS a aplikaci DCA ve verzi odpovídající firmwaru, s firmwarem 0.3.3 jen ve verzi V2. Výrobce DCA uvádí pro ETS5.
• Napětí DALI je typicky 16 V DC se základní izolací, nejde o obvod SELV. Garantovaný proud DALI je 128 mA, nejvýše 250 mA.
• Celé vedení DALI jednoho segmentu smí mít nejvýše 300 m při průřezu 1,5 mm².
• Barvu lze řídit jen u předřadníků DT-8 s podporovaným způsobem řízení. Podtyp PrimaryN podporován není a z RGBWAF brána využije nejvýše 4 barvy.
• Každý předřadník patří jen do jedné skupiny DALI, společné ovládání více skupin se řeší skupinovými adresami KNX.
• Poruchy se zjišťují postupným dotazováním. Při výchozím cyklu 1 s a 64 předřadnících může ohlášení trvat zhruba až 2 minuty. Cyklus je nastavitelný, při volbě bez dotazů se poruchy nehlásí.
• Rychlá výměna funguje jen při jednom vadném předřadníku na lince a náhradě zařízením stejného typu DALI, předřadník nouzového svítidla tedy nenahradíte předřadníkem pro LED.
• Blokování nouzových svítidel v ručním režimu působí, jen když vypnete jejich síťové napájení do 15 minut od aktivace.
• Časové řízení nepočítá samo s přestupným rokem ani se změnou času, čas a datum musí přicházet ze sběrnice.

Časté dotazy

Musím obě linky uvést do provozu najednou?
Ne, každá linka se uvádí do provozu a konfiguruje samostatně.

Mají obě linky stejné funkce?
Ano, druhý kanál je úplnou kopií prvního se všemi objekty a parametry.

Jak poznám v ručním režimu, kterou linku ovládám?
Podle LED v tlačítku man. Zelená patří první lince, modrá druhé.

Co znamená rychle blikající červená LED v tlačítku man.?
Brána zjistila poruchu, například poruchu svítidla nebo KNX. Druh poruchy ukážou LED ostatních tlačítek v ruční úrovni pro broadcast.

Lze vyměnit vadný předřadník bez notebooku?
Ano, rychlou výměnu spustíte dlouhým stiskem tlačítka v ručním režimu, pokud je vadný jen jeden předřadník.

Rozsvítím svítidla ještě před přiřazením do skupin?
Ano, na broadcast z ručního režimu reagují všechna svítidla na lince, i ta bez skupiny. Hodí se to při kontrole zapojení.

Jaký příkon brána potřebuje?
Nejvýše 16 W.

DALI-Gateway S128 KNX nebo DALI-Gateway S64 KNX?

DALI-Gateway S128 KNX zvolte, pokud potřebujete dvě linky DALI v jednom přístroji. DALI-Gateway S64 KNX zvolte, pokud vám stačí jedna linka.
