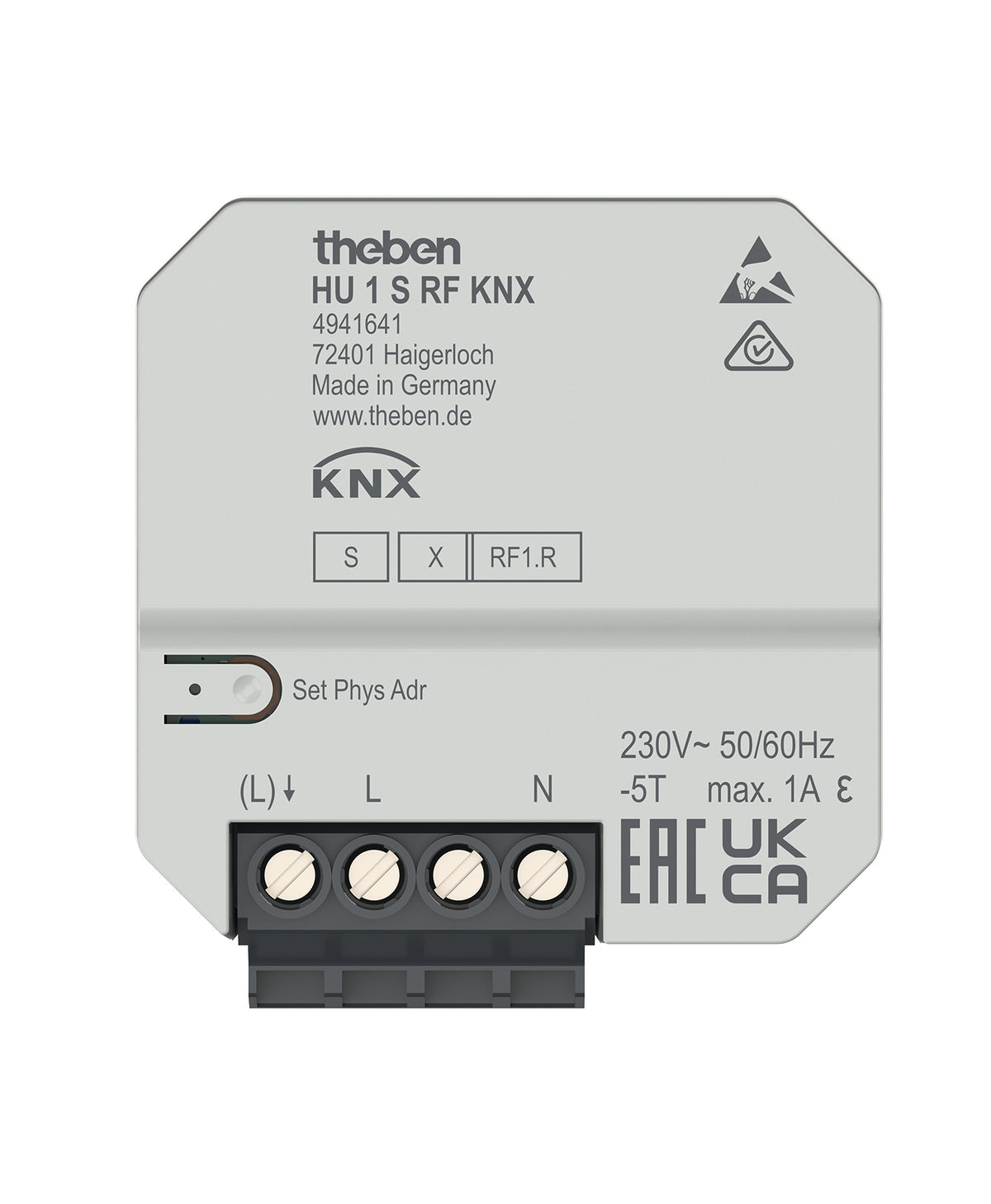

THEBEN 4941641 HU 1 S RF KNX Rádiový aktor topení 1násobný pod omítku pro termické pohony 230 V

Potřebujete doplnit regulaci topení do místnosti, kam nevede kabel sběrnice KNX? HU 1 S RF KNX je rádiový jednonásobný aktor topení pod omítku pro termické pohony 230 V AC. S ostatními přístroji komunikuje přes KNX RF na kmitočtu 868,3 MHz, pohony spíná tichým polovodičovým výstupem a pracuje jako aktor, nebo jako samostatný regulátor teploty pro topení i chlazení. Má 2 binární vstupy pro tlačítka, okenní kontakt nebo teplotní čidlo a podporuje KNX Data Secure.

Je to pro mě?

Ano, pokud:

• do místa montáže nevede sběrnice KNX, ale je tam síťové napětí
• řídíte jednu místnost nebo jeden okruh s termickými pohony na síťové napětí
• chcete aktor do běžné krabice pod omítku, třeba za vypínač
• chcete teplotu měřit čidlem připojeným přímo k aktoru, bez samostatného termostatu
• potřebujete vyzkoušet pohon tlačítkem ještě před naprogramováním
• dodatečně rozšiřujete stávající instalaci KNX bez sekání drážek pro sběrnici

Ne, zvolte jiný model, pokud:

• do krabice vede kabel sběrnice KNX, pak zvolte HU 1 KNX
• řídíte více místností z jednoho rozdělovače s termickými pohony 24 V DC nebo spojitými 0 až 10 V, pak zvolte kabelový HMT 6 S KNX, pohony 230 V neřídí
• topíte elektrickým topidlem a chcete rádiový aktor, pak zvolte EU 1 S RF KNX
• chcete motorický pohon s regulátorem přímo na ventilu, pak zvolte CHEOPS S KNX

Hlavní vlastnosti

• rádio KNX RF 868,3 MHz, obousměrná komunikace, dosah ve volném prostoru až 100 m
• 1 výstup pro až 4 termické pohony, nejvýše 1 A, tichý polovodičový spínač
• kanál jako aktor topení, nebo jako PI regulátor pro topení i chlazení
• 2 binární vstupy, vstup I2 také pro teplotní čidlo
• vstupy z výroby přiřazené k výstupu pro test funkce
• ochrana ventilů, letní provoz, nouzový program a nucený provoz
• hlídání přehřátí přístroje a přetížení výstupu
• KNX Data Secure a pohotovostní příkon pod 0,4 W

Co produkt umí

Kanál H1 pracuje jako aktor, který přijímá akční veličinu z termostatu KNX jako spínací povel nebo v procentech, nebo jako regulátor, který akční veličinu počítá sám z teploty místnosti. Regulátor zvládne jen topení, nebo topení i chlazení, například chladicím stropem nebo fancoilem. Regulaci PI nastavíte volbou soustavy, radiátorů nebo podlahového topení, případně ručně. Zná režimy komfort, pohotovost, noční útlum a ochrana proti mrazu, objekt přítomnosti zapíná komfort a otevřené okno přepne do ochrany proti mrazu.

Spínané pohony řídí pulzně šířkovou modulací s periodou 2 až 30 minut, s nastavitelnou nejmenší a největší akční veličinou a obráceným smyslem působení pro ventily otevřené bez proudu. Při výpadku akční veličiny nebo teploty běží nouzový program, ochrana ventilů pohne ventilem po 7 dnech bez změny a v letním provozu kanál netopí. Na sběrnici posílá i objekt pro čerpadlo a podílí se na určení největší akční veličiny pro kotel.

Vstupy I1 a I2 slouží jako binární vstupy pro spínání, stmívání nebo žaluzie, s rozlišením krátkého a dlouhého stisku i dvojkliku. U regulátoru je můžete propojit přímo uvnitř přístroje: I1 jako okenní kontakt a I2 jako vstup teploty. Na I2 připojíte čidlo pod omítku Temperatursensor UP 9070496, dálkové čidlo RAMSES IP65 9070459 nebo podlahové čidlo 9070321. Termickým pohonům aktor po zapnutí napájení nebo po naprogramování zruší výrobní funkci pro stavbu tím, že výstup na 10 minut sepne.

Ovládání a komunikace

Aktor vysílá a přijímá v pásmu 868,3 MHz podle KNX RF1.R s vysílacím výkonem pod 10 mW. Proti předchozímu HU 1 RF KNX má nový rádiový čip s lepším vysíláním i příjmem. Nastavuje se v ETS aplikačním programem HU 1 S RF, který je shodný a kompatibilní s aplikací předchozího rádiového typu.

Pro KNX Data Secure zadáte do ETS klíč FDSK ze štítku přístroje a ETS pak další klíče přenáší jen šifrovaně, aktor lze uvést do provozu i bez zabezpečení. Vstupy jsou z výroby přiřazené k výstupu, takže pohon vyzkoušíte tlačítkem hned po zapojení. Přetížení výstupu a přehřátí přístroje hlásí samostatnými objekty.

Instalace a použití

Aktor se montuje do běžné krabice pod omítku podle DIN 49073, i společně s klasickými tlačítky nebo vypínači. Napájí se ze sítě 230 V AC a při zapojení je nutné dodržet polaritu fáze a nulového vodiče. Vstupy pracují s kontaktním napětím 3,3 V, kabel k vnějším vstupům smí mít nejvýše 3 m a přívodní vodiče vstupů jsou dlouhé 25 cm.

Přístroj nemá v oblasti svorek a konektoru základní izolaci a vstupy jsou pod síťovým napětím. Před jakýmkoli zásahem na vstupech proto odpojte napájení, od vodivých částí dodržte odstup nejméně 3 mm nebo použijte přídavnou izolaci a mezi síťovým napětím a vstupy zachovejte izolaci nejméně 5,5 mm. Aktor je určen pro bytovou i objektovou výstavbu, jen do uzavřených suchých prostor.

Kde najde využití

• rekonstrukce, kde se nechce sekat nová drážka pro sběrnici
• dodatečná regulace jednotlivých místností ve stávající instalaci KNX
• hotelové pokoje a kanceláře s okenním kontaktem na vstupu aktoru
• místnosti s podlahovým topením a podlahovým čidlem

Důležité před nákupem

• Vstupy jsou pod síťovým napětím 230 V, přestože se na ně připojují jen bezpotenciálové kontakty. Izolaci nepoužitých vstupů neodstraňujte a jejich vodiče neodstřihávejte.
• Na vstupy nepřipojujte síťové ani jiné cizí napětí, jsou jen pro bezpotenciálové kontakty. Vstupy více přístrojů se nesmějí propojovat.
• Výstup je určen pro termické pohony na síťové napětí, nejvýše čtyři kusy nebo 1 A, a není bezpotenciálový.
• Dosah až 100 m výrobce udává pro volný prostor, ne pro dosah uvnitř budovy.
• Máte-li v budově i kabelovou sběrnici KNX TP, doplňte instalaci o mediální spojku TP-RF KNX. Aktor nenahrazuje, jen propojí rádiovou a kabelovou část.
• Aktor nemá vestavěné relé pro čerpadlo, čerpadlo spínáte jiným aktorem podle objektu čerpadla.
• Teplotní čidla nejsou součástí balení, nabízejí se jako příslušenství.
• Aktor potřebuje v krabici fázi i nulový vodič, ze sběrnice KNX se nenapájí.
• Kabel k vnějším kontaktům na vstupech smí mít nejvýše 3 m, aktor proto umístěte poblíž okenního kontaktu.
• Provozní teplota je -5 až +45 °C.
• Montáž smí provádět jen elektrikář a před montáží je nutné odpojit síťové napětí.

Časté dotazy

Potřebuji k aktoru termostat KNX?
Ne. Kanál nastavený jako regulátor stačí doplnit teplotním čidlem na vstupu I2, případně okenním kontaktem na I1. Žádanou teplotu má z parametru a měnit ji lze objektem.

Proč se ventil po zapnutí na 10 minut otevře?
Aktor tím ruší výrobní funkci pro stavbu, při které termický pohon ventil úplně nezavírá.

Funguje s aplikací předchozího HU 1 RF KNX?
Ano. Aplikační programy obou rádiových typů jsou shodné a vzájemně kompatibilní.

Mohu aktor uvést do provozu bez Data Secure?
Ano. V ETS vypnete zabezpečené uvedení do provozu a aktor se chová jako běžný přístroj KNX.

Mohu na vstupy připojit běžné vypínače?
Ano, bezpotenciálové vypínače a tlačítka. Po sběrnici pak spínají, stmívají nebo ovládají žaluzie jiných aktorů.

Jak srovnám nepřesné měření teploty?
Parametrem korekce v rozsahu plus minus 6,4 K po desetinách kelvinu.

HU 1 S RF KNX nebo HU 1 KNX?

HU 1 S RF KNX zvolte, pokud v místě chybí sběrnice a chcete aktor připojit rádiem. HU 1 KNX zvolte, pokud do krabice vede kabel sběrnice KNX.
