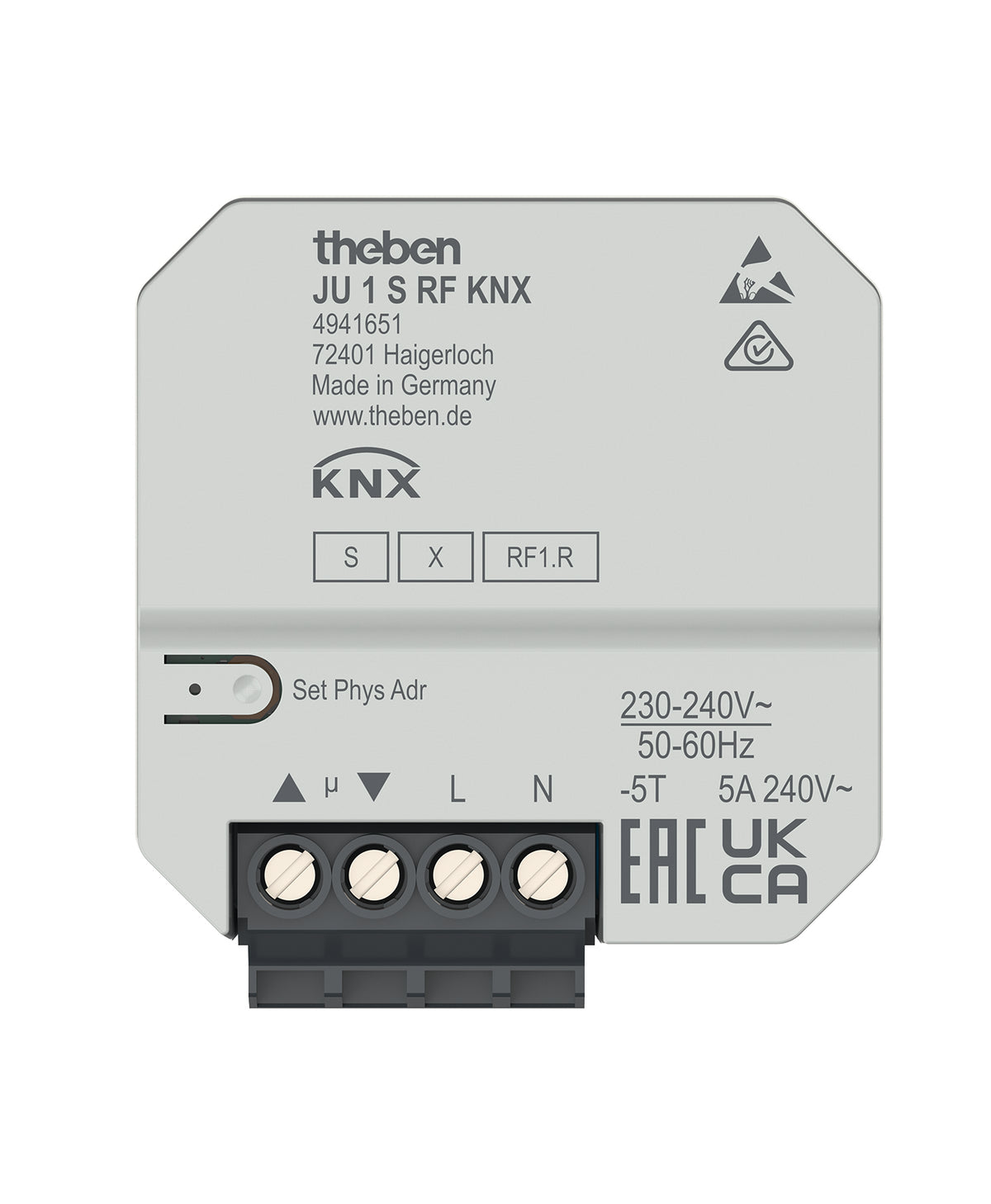

THEBEN 4941651 JU 1 S RF KNX Rádiový žaluziový aktor 1násobný pod omítku

Chcete do KNX zapojit žaluzii nebo roletu tam, kam nevede kabel sběrnice? JU 1 S RF KNX je rádiový žaluziový aktor pod omítku pro jeden pohon na síťové napětí. Vejde se do běžné instalační krabice za konvenční tlačítko, komunikuje bezdrátově po KNX RF s podporou KNX Data Secure a má dva binární vstupy. Už z výroby jimi ovládáte pohon nahoru a dolů bez programování, po nastavení v ETS poslouží i pro okenní kontakty nebo teplotní čidlo.

Je to pro mě?

Ano, pokud:

• řídíte jednu žaluzii, roletu, markýzu, střešní výlez nebo větrací klapku na síťové napětí
• k místu montáže nevede kabel sběrnice KNX
• montujete do krabice pod omítku za stávající tlačítko nebo vypínač
• chcete, aby se stínění při otevření nebo vyklopení okna samo vytáhlo do větrací polohy
• potřebujete bezpečnostní polohy pro vítr, déšť a mráz
• vyžadujete zabezpečenou komunikaci KNX Data Secure

Ne, zvolte jiný model, pokud:

• k místu montáže vede kabel KNX TP, pak zvolte JU 1 KNX, který umí pracovat i jako dvoukanálový spínací aktor
• chcete tlačítka i žaluziový aktor v jednom přístroji pro spínačové programy 55 mm, pak zvolte PJ 1 RF KNX
• řídíte více pohonů z rozvaděče se sběrnicí KNX TP, pak zvolte drátový JM 4 T KNX na DIN lištu
• máte pohony na 24 V DC a v rozvaděči sběrnici KNX TP, pak zvolte drátový JM 4 T 24V KNX

Hlavní vlastnosti

• 1 žaluziový kanál pro pohon na síťové napětí
• spínací kontakty 5 A při 240 V AC
• napájení 230 až 240 V AC, 50 až 60 Hz
• KNX RF 868,3 MHz, obousměrně, ve volném prostoru až 100 m
• podpora KNX Data Secure
• 2 binární vstupy pro bezpotenciálové kontakty, vstup I2 i pro teplotní čidlo
• funkce větrání s okenními kontakty a sluneční ochrana s podporou vytápění a chlazení
• integrované hlídání teploty, například při přetížení
• montáž do krabice pod omítku podle DIN 49073

Co produkt umí

Aktor řídí jeden pohon žaluzie, rolety, markýzy nebo obecný pohon. V ETS zvolíte druh závěsu a dobu jízdy, kterou zadáte ručně, nebo ji aktor naučí v režimu uvádění do provozu, který slouží i pro elektronické motory. Polohu nastavíte v procentech výšky a u žaluzie také natočení lamel. Osm přednastavených poloh vyvoláte například scénami, tři polohy jednobitovými objekty. U markýzy a rolety lze zapnout napínání, při kterém se závěs v poloze nad 70 % napne krátkým zpětným chodem a u rolety tak zůstanou otevřené větrací štěrbiny. Prohozené vodiče směru opravíte parametrem, kterým obrátíte směr jízdy.

Funkce větrání vytáhne stínění při otevření nebo vyklopení okna do zvolené polohy. Stav okna přijímá funkce větrání výhradně po sběrnici. Okenní kontakty připojené na vlastní vstupy I1 a I2 s ní interně propojené nejsou, vazbu vytvoříte skupinovými adresami v ETS. Se dvěma kontakty aktor rozliší okno vyklopené a otevřené. Sluneční ochrana s podporou vytápění pustí v neobsazené místnosti slunce dovnitř, když je teplota pod žádanou hodnotou, podpora chlazení naopak stínění stáhne, když je tepleji. Při otevřeném nebo vyklopeném okně má větrání přednost a pohyby kvůli vytápění nebo chlazení se neprovádějí.

Pro bezpečnost má aktor pět objektů, třikrát vítr, déšť a mráz, s volitelným pořadím priorit a cyklickým hlídáním. Účastní se centrálních povelů nahoru a dolů a scén, kanál může být až v 8 scénách s čísly 1 až 63 a scéna 64 aktivní scénu ukončí. K dispozici je také blokování a nastavitelné chování po návratu napětí. Integrované hlídání teploty hlásí přehřátí objektem alarmu.

V dodaném stavu ovládají vstupy I1 a I2 aktor přímo, takže pohon vyzkoušíte tlačítky ještě před programováním. V ETS je ponecháte pro přímé ovládání, nebo z nich uděláte samostatné binární vstupy KNX pro spínání, stmívání, žaluzie či okenní kontakt.

Ovládání a komunikace

Aktor vysílá ve standardu KNX RF1.R, obousměrně a s výkonem pod 10 mW. V budově dosah závisí na konstrukci, signál tlumí hlavně železobeton a kovové díly a rušit mohou i jiné rádiové systémy, například pohony garážových vrat nebo alarmy. Verze S má nový rádiový čip s lepším vysíláním i příjmem.

V ETS se RF přístroje vkládají do linie s médiem RF, která pojme až 256 přístrojů. Pokud systém kombinuje RF a TP, je prvním přístrojem RF linie mediální spojka s fyzickou adresou končící nulou. Aktor lze uvést do provozu se zabezpečením KNX Data Secure i bez něj.

Instalace a použití

Aktor se montuje do běžné krabice pod omítku podle DIN 49073 a připojuje se šroubovými svorkami, plný vodič 0,5 až 4 mm², lanko s dutinkou 0,5 až 2,5 mm². Při zapojení dodržte polaritu L a N, jinak aktor nebude pracovat správně. Před aktor patří jistič typu B nebo C nejvýše 6 A s vypínací schopností 6 kA.

Je určen pro bytovou i objektovou výstavbu, například kancelářské a veřejné budovy nebo hotely, a jen do uzavřených suchých prostor.

Kde najde využití

• byty a rodinné domy, kde k oknu nevede kabel KNX
• kanceláře, veřejné budovy a hotely s rádiovou linií KNX RF
• okna, u kterých se má stínění při větrání samo vytáhnout
• markýzy a rolety s bezpečnostní polohou při větru nebo dešti
• střešní výlezy a větrací klapky

Důležité před nákupem

• Přístroj nemá v oblasti svorek a konektoru základní izolaci a vstupy vedou síťové napětí. Před jakoukoli prací na nich vypněte napájení 230 V, instalujte je bezpečně proti dotyku a u nepoužitých vstupů neodstraňujte izolaci ani neodstřihávejte vodiče.
• Na vstupy připojujte jen bezpotenciálová tlačítka a kontakty, nikdy síťové ani jiné cizí napětí. Vstupy více přístrojů se nesmějí propojit.
• Mezi síťovým napětím a vstupy dodržte izolační vzdálenost nejméně 5,5 mm a k vodivým dílům nejméně 3 mm, jinak použijte přepážky.
• Výstup je vázán na síťový potenciál. Spínat bezpečné malé napětí SELV ani různé fáze nelze.
• Spínací výkon kontaktu platí pro účiník 1, minimální zátěž je 230 V a 10 mA.
• Pro spojení s instalací KNX TP doplňte o mediální spojku TP-RF KNX.
• Rádiový dosah v budově je třeba ověřit už při plánování, zvlášť přes železobetonové stropy a stěny.
• Krytí je IP 20 a provozní teplota -5 až 45 °C.
• Montáž smí provést jen elektrikář.

Časté dotazy

Mohu JU 1 S RF KNX použít jako spínací aktor pro světlo?
Ne, je to čistě žaluziový aktor. Jako dvoukanálový spínací aktor může pracovat drátový JU 1 KNX.

Jak dlouhý smí být kabel k tlačítkům?
Nejvýše 3 m. Vlastní přívodní vodiče vstupů mají délku 25 cm.

Jak nastavím dobu jízdy pohonu?
Buď ji zadáte v ETS v rozsahu 5 až 500 s s korekcí pro jízdu nahoru, nebo ji aktor naučí v režimu uvádění do provozu.

Co potřebuji pro KNX Data Secure?
ETS od verze 5.5 a klíč FDSK, který je vytištěný na štítku přístroje. ETS ho při vložení přístroje do projektu vyžádá.

Jaké teplotní čidlo připojím na vstup I2?
Například podlahové čidlo 9070321 nebo čidlo RAMSES IP65 9070459. Naměřenou teplotu lze korigovat a posílat při změně nebo cyklicky.

Čím se liší od předchůdce JU 1 RF KNX?
Verze S používá nový rádiový čip s optimalizovaným vysíláním a příjmem.

JU 1 S RF KNX nebo JU 1 KNX?

JU 1 S RF KNX zvolte tam, kde k pohonu nevede kabel sběrnice. JU 1 KNX zvolte, pokud máte v krabici sběrnici KNX TP nebo chcete výstupy použít i pro spínání.
