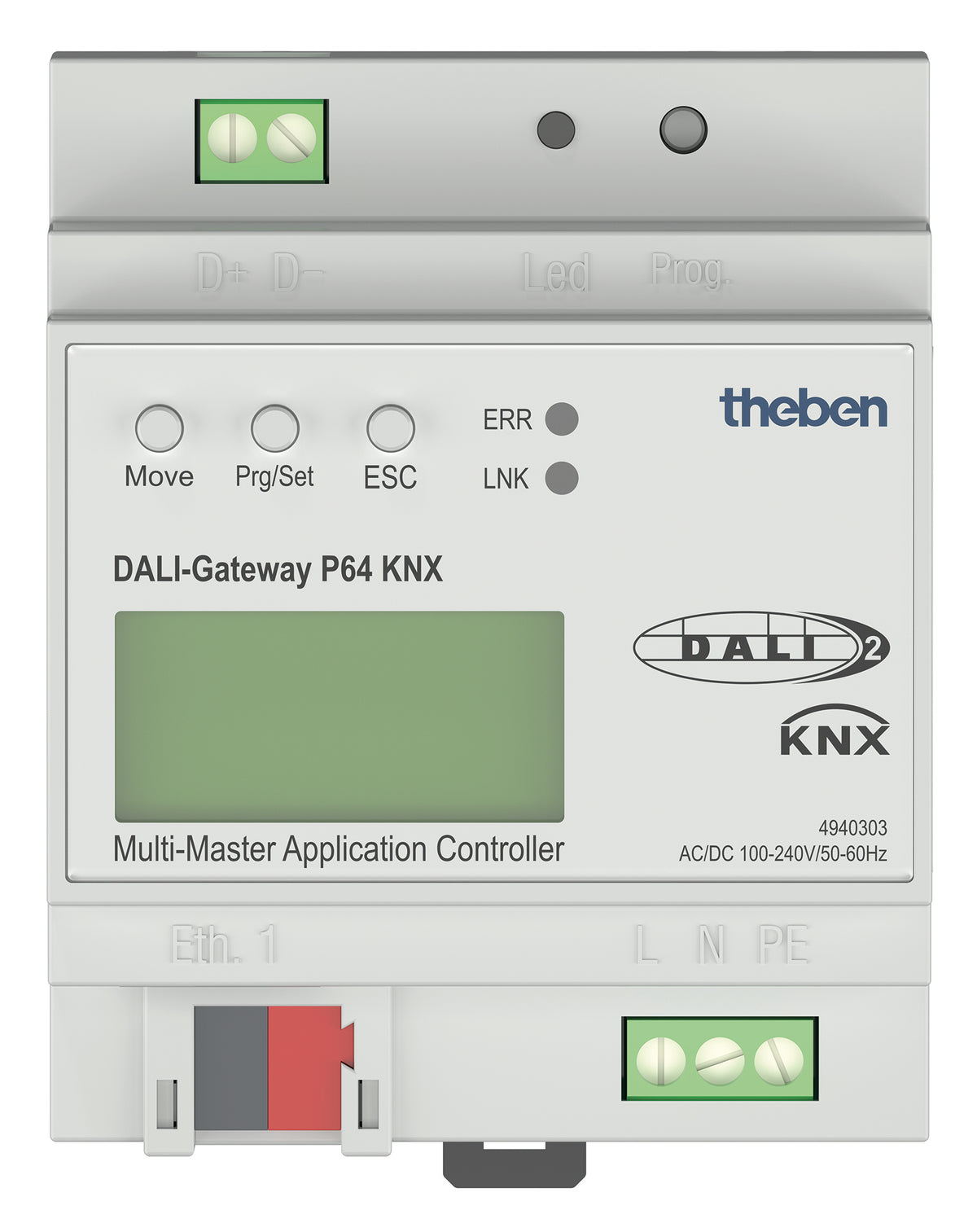

THEBEN 4940303 DALI Gateway P64 KNX Aplikační kontrolér DALI a KNX pro 64 účastníků DALI, DALI-2

Chcete na jedné lince DALI vedle svítidel provozovat i čidla pohybu, světelná čidla a tlačítka DALI-2 a celé to řídit ze sběrnice KNX? DALI Gateway P64 KNX je aplikační kontrolér typu Multi-Master s certifikací DALI-2 na DIN lištu. Ovládá 64 předřadníků v 16 skupinách nebo jednotlivě, připojí až 8 čidel DALI-2, řídí barvu a teplotu barvy podle DT-8, obsluhuje nouzová svítidla a nabízí webový server, od firmwaru 2.x i rozhraní MQTT, a podporu KNX Data Secure.

Je to pro mě?

Ano, pokud:

• chcete na lince DALI kromě svítidel i čidla pohybu, jasu a tlačítka DALI-2
• potřebujete regulaci osvětlení podle jasu přímo v bráně bez zatížení sběrnice KNX
• máte v objektu nouzová svítidla DALI a chcete jejich testy a výsledky
• chcete uvádět do provozu i přes webový prohlížeč nebo přímo na přístroji
• potřebujete posílat data osvětlení do nadřazeného systému přes MQTT
• projekt vyžaduje zabezpečenou komunikaci KNX Data Secure

Ne, zvolte jiný model, pokud:

• potřebujete dvě linky DALI v jednom přístroji, pak zvolte DALI-Gateway S128 KNX
• na lince budou jen předřadníky bez čidel a tlačítek a nepotřebujete KNX Data Secure, web, MQTT ani testy nouzových svítidel, pak zvažte DALI-Gateway S64 KNX
• stačí vám čtyři kanály DALI s povelem broadcast bez adresování, nejvýše 30 předřadníků na kanál, pak zvolte DM 4 DALI KNX
• řídíte společně nejvýše 30 předřadníků DALI v jedné místnosti z instalační krabice, pak zvolte DU 1 DALI KNX
• LED drivery mají rozhraní 0 až 10 V nebo 1 až 10 V, pak zvolte SM 4 KNX

Hlavní vlastnosti

• aplikační kontrolér Multi-Master, certifikace DALI-2
• 16 skupin nebo jednotlivé ovládání předřadníků
• až 8 čidel pohybu a jasu DALI-2, od firmwaru 2.x i tlačítka DALI-2 a obecné vstupy
• dvoubodová a konstantní regulace osvětlení od firmwaru 2.x
• barva podle DT-8 a změna teploty barvy podle jasu
• nouzová svítidla s vlastní baterií i s centrální baterií
• webový server s HTTPS, rozhraní IoT API a MQTT
• displej se dvěma řádky po 12 znacích a tlačítka na přístroji

Co produkt umí

Brána převádí povely KNX na telegramy DALI a stav i poruchy vrací na sběrnici. Podporuje předřadníky DALI i DALI-2 a protože pracuje jako Multi-Master, mohou na stejné lince pracovat i vstupní zařízení. Čidla pohybu a jasu, tlačítka DALI-2 s funkcemi KNX a obecné vstupy DALI-2 lze uvnitř brány propojit přímo se skupinami DALI.

Regulace osvětlení pracuje dvoubodově podle mezní hodnoty nebo jako konstantní regulace a může působit přímo na skupiny brány, včetně dvou vedlejších skupin s vlastní váhou. U předřadníků DT-8 řídíte teplotu barvy, souřadnice XY nebo barvu RGB, HSV a RGBW. Funkce dim to cold mění teplotu barvy podle jasu. Časové řízení nastavuje jas a barvu podle času, třeba pro Human Centric Lighting, a umí spouštět scény i efekty. K dispozici je modul pro 16 scén a efektový modul pro světelné sekvence.

Pro servis brána počítá provozní hodiny s alarmem po dosažení životnosti, hlásí poruchy každého svítidla a vyhodnocuje chybovost skupin. Načte GTIN předřadníků a vstupních zařízení pro snadnou identifikaci a podporuje Energy Reporting podle DALI Part 252. U nouzových svítidel s vlastní baterií spouští předepsané testy s časovým razítkem, pro systémy s centrální baterií má testovací režim.

Ovládání a komunikace

K dispozici jsou tři způsoby uvedení do provozu: tlačítka a displej na přístroji, ETS s aplikací DCA a webové rozhraní. Webový server běží přes HTTPS s vlastním certifikátem přístroje a slouží i k přímému ovládání a zobrazení stavů. Síťový přístup zajišťuje konektor RJ45 a z výroby je nastaveno DHCP.

Aplikační program má 2429 komunikačních objektů. S KNX Secure lze použít 1000 zabezpečených skupinových adres a 100 komunikačních partnerů. Brána pracuje jako klient MQTT a připojuje se k brokeru, který si zajistíte sami.

Instalace a použití

Brána se montuje na DIN lištu a zabírá 4 moduly. Síť a linka DALI se připojují do šroubových svorek pro plné i lankové vodiče 0,5 až 4 mm², sběrnice KNX přiloženou svorkou. Napětí je 100 až 240 V AC/DC při 50 až 60 Hz a maximální příkon 8 W. Provozní teplota je −5 až +45 °C, krytí IP 20 a třída ochrany I.

Napájení předřadníků a čidel dodává brána sama, další zdroj DALI není potřeba. Délka vedení DALI v jednom segmentu nesmí překročit 300 m při průřezu 1,5 mm². Vodiče KNX se k izolaci od síťového napětí opatří přiloženou smršťovací bužírkou.

Kde najde využití

• kanceláře s regulací osvětlení podle denního světla
• chodby a sociální zařízení s čidly pohybu přímo na lince DALI
• budovy s nouzovým osvětlením DALI a povinnými testy

Důležité před nákupem

• Brána má jeden výstup DALI. Na něj patří nejvýše 64 předřadníků a k nim až 8 čidel pohybu nebo jasu, 8 tlačítek DALI-2 a 8 obecných vstupních zařízení.
• Garantovaný proud DALI je 160 mA, nejvýše 250 mA. Pokud čidla berou napájení ze sběrnice DALI, nesmí odběr všech účastníků překročit 160 mA.
• Napětí DALI je typicky 18 V DC se základní izolací, nejde o obvod SELV.
• MQTT, tlačítka a obecné vstupy DALI-2, propojení vstupů se skupinami, dvoubodová a konstantní regulace, GTIN a Energy Reporting vyžadují firmware 2.x a aplikační program V2.1. Firmware 2.1 potřebuje aplikační program a DCA V2.1, aplikaci 1.x do něj nahrát nelze a aplikaci V2 nelze nahrát do firmwaru 1.x. Firmware aktualizujete přes web, potřebujete k tomu spojení IP.
• Tři způsoby uvedení do provozu nelze používat současně. Výrobce doporučuje parametry a skupinové adresy nastavit v ETS, předřadníky uvést do provozu v DCA, scény a diagnostiku řešit v DCA nebo na webu. Změny z webu se v DCA projeví až po synchronizaci.
• Podtyp DT-8 PrimaryN podporován není, z RGBWAF brána využije nejvýše 4 barvy a předřadník lze přiřadit jen do jedné skupiny DALI.
• Webové stránky je třeba povolit v ETS a otevírat přes https. Z výroby je přístup povolen jen z lokální sítě.
• Pevnou IP adresu, masku podsítě a výchozí bránu nastavíte jen v ETS.
• Broker MQTT není součástí brány. Při připojení k externím službám počítejte s firewallem nebo oddělením sítě.
• Nouzová svítidla se dvěma předřadníky v jednom svítidle je nutné spárovat ručně v ETS.

Časté dotazy

Mohu bránu uvést do provozu bez ETS?
Základní nastavení provedete tlačítky a displejem nebo přes web, ETS je ale potřeba pro nahrání parametrů a přiřazení skupinových adres.

Proč se web po zadání IP adresy neotevře?
Webové stránky musí být povoleny v ETS a adresu je nutné zadat ve tvaru https.

Kde zjistím IP adresu přidělenou přes DHCP?
Na displeji přístroje v příslušné položce menu.

Co dělat při zapomenutém hesle k webu?
Nahrajte z ETS konfiguraci se zapnutým parametrem pro přepsání jména a hesla parametry ETS, poté si přístroj vyžádá nové heslo.

Musí regulace jasu posílat telegramy přes KNX?
Ne, regulace může působit přímo na skupiny brány bez propojení objektů, což výrazně snižuje zatížení sběrnice.

Proč prohlížeč hlásí nedůvěryhodné spojení?
Přístroj má vlastní certifikát. Po importu certifikátu vydavatele do počítače je spojení ověřené, po změně IP adresy je nutné vytvořit nový certifikát přístroje.

DALI Gateway P64 KNX nebo DALI-Gateway S64 KNX?

DALI Gateway P64 KNX zvolte, pokud chcete na lince DALI i čidla a tlačítka. DALI-Gateway S64 KNX zvolte, pokud budou na lince jen předřadníky.
