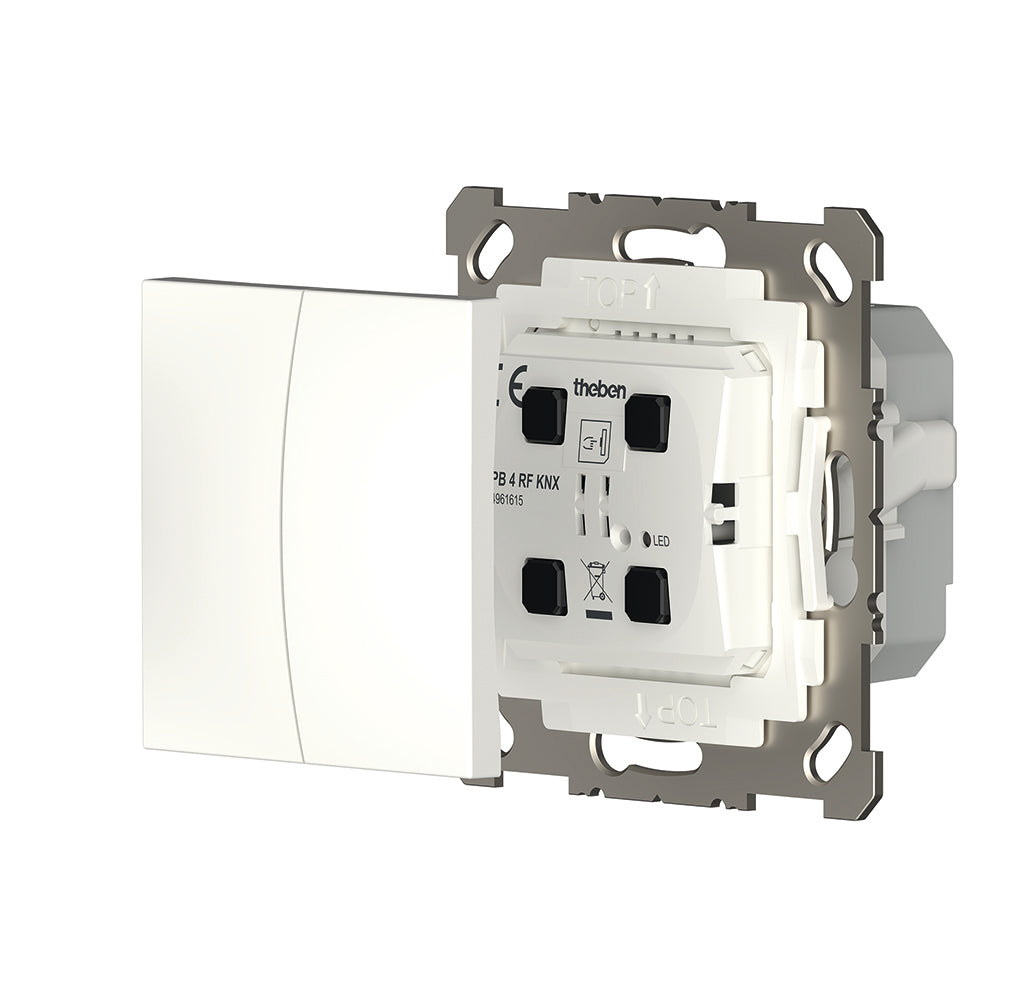

THEBEN 4961615 PB 4 RF KNX Rádiový tlačítkový modul 2- nebo 4násobný s teplotním čidlem

Potřebujete přidat tlačítko KNX tam, kde nevede sběrnicový kabel, ale v krabici je síťové napětí? PB 4 RF KNX je rádiový tlačítkový modul KNX RF pod omítku, který se napájí z 230 V a podle nasazené klapky funguje jako 2násobné nebo 4násobné tlačítko. Vestavěné teplotní čidlo zároveň posílá teplotu místnosti do systému KNX. Stávající vypínač tak nahradíte ovládáním světla, stmívání a žaluzií a k tomu získáte měření teploty pro vytápění.

Je to pro mě?

Ano, pokud:

• chcete ovládat světla, stmívání nebo žaluzie přes KNX RF bez pokládky sběrnicového kabelu
• v instalační krabici máte fázi L i nulový vodič N
• přestavujete běžnou instalaci a chcete zachovat vypínače v designu řady 55 mm
• potřebujete posílat teplotu místnosti na sběrnici, například jako skutečnou hodnotu pro regulaci vytápění
• chcete zabezpečené uvedení do provozu i komunikaci KNX Data Secure
• montujete do suchého interiéru v bytě, kanceláři, hotelu nebo veřejné budově

Ne, zvolte jiný model, pokud:

• chcete tlačítkem rovnou spínat jeden světelný okruh bez dalšího aktoru, pak zvolte PS 1 RF KNX s vestavěným spínacím aktorem, podle technických údajů bez teplotního čidla
• chcete tlačítkem rovnou ovládat jednu žaluzii, pak zvolte PJ 1 RF KNX s vestavěným žaluziovým aktorem, rovněž bez teplotního čidla
• chcete tlačítkem rovnou stmívat jeden okruh, pak zvolte PD 1 RF KNX s vestavěným stmívacím aktorem, také bez teplotního čidla
• chcete ponechat stávající klasická tlačítka a jen je připojit do KNX RF, pak zvolte TU 4 S RF KNX se 4 binárními vstupy pro bezpotenciálová tlačítka
• k místu montáže vede kabelová sběrnice KNX a chcete tlačítka se stavovými LED, pak zvolte iON 104 KNX napájený ze sběrnice

Hlavní vlastnosti

• rádiový standard KNX RF1.R na frekvenci 868,3 MHz, obousměrný přenos
• 4 tlačítkové body, použití jako 2násobné nebo 4násobné tlačítko
• integrované teplotní čidlo
• KNX Data Secure
• napájení 230 až 240 V AC, pohotovostní příkon pod 0,4 W
• montáž pod omítku, montážní hloubka 25,6 mm
• šroubové svorky, třída ochrany II
• klapka 55 x 55 mm jednoduchá 9080026 nebo dvojitá 9080027 se objednává zvlášť

Co produkt umí

Každému tlačítku nebo kolébce přiřadíte v ETS jednu funkci: spínání, stmívání, žaluzie, prioritní povel, hodnotu 0 až 255 nebo procentní hodnotu. U spínání a hodnot má každé tlačítko dva výstupní objekty, takže jeden stisk může odeslat dva různé telegramy. Zvlášť nastavíte reakci na krátký stisk, dlouhý stisk a dvojklik, hranici dlouhého stisku i časové okno dvojkliku volíte od 300 ms do 1 s.

Stmívání ovládáte buď jedním tlačítkem, kdy krátký stisk zapíná a vypíná, dlouhý mění jas a puštění ho zastaví, nebo dvěma tlačítky jako kolébkou. Jas se může měnit po celou dobu držení, nebo po pevných krocích od 50 do 1,5 %. U žaluzií krátký stisk vyšle krok nebo stop a dlouhý stisk žaluzii rozjede, zastavení nastavíte puštěním tlačítka nebo dalším krátkým stiskem.

U stmívání a žaluzií může dvojklik odeslat doplňkový telegram. U žaluzií to může být současně výška a natočení lamel v procentech, takže dvojklikem nastavíte žaluzii do předem zvolené polohy. Teplotní čidlo posílá teplotu místnosti při změně o 0,2 až 2 K, cyklicky v intervalu 1 až 60 minut, nebo obojím. Samostatný alarm hlásí přehřátí podle teploty měřené uvnitř přístroje, a to buď trvale cyklicky, nebo jen při poruše.

Ovládání a komunikace

Modul komunikuje rádiem v režimu KNX RF1.R S-Mode s vysílacím výkonem pod 10 mW a umí vysílat i přijímat. Ve volném prostoru dosáhne až 100 m. V ETS se zařazuje do linky s médiem RF, které ETS přidělí vlastní doménovou adresu, aby se sousední rádiové linky navzájem neovlivňovaly.

V ETS zvolíte aplikační program, nastavíte parametry a přidělíte adresy. Aplikace má nejvýše 22 komunikačních objektů a pojme 255 skupinových adres a 255 přiřazení. Pro KNX Data Secure je doporučena ETS ve verzi 5.7.7 nebo novější. Při zabezpečeném uvedení do provozu si ETS po vložení přístroje do linky vyžádá jeho klíč FDSK vytištěný na štítku.

Instalace a použití

Modul se montuje do běžné instalační krabice pod omítku podle DIN 49073 a připojuje se šroubovými svorkami na L a N, polaritu je nutné dodržet. Svorky přijmou plný vodič 0,5 až 4 mm² nebo lanko s dutinkou 0,5 až 2,5 mm², utahovací moment je 0,5 Nm. Montáž smí provádět jen elektrikář a před ní je nutné odpojit síťové napětí.

Na modul nasadíte klapku podle požadovaného počtu tlačítek a v ETS nejdříve nastavíte, zda jde o 2násobné, nebo 4násobné tlačítko. U 4násobného volíte pro levou i pravou dvojici zvlášť, zda budou pracovat jako dvě samostatná tlačítka, nebo jako jedna kolébka.

Kde najde využití

• rekonstrukce bytů a domů, kde se běžná instalace mění na KNX bez nového sběrnicového kabelu
• spínání až čtyř světelných skupin přes spínací aktor KNX
• stmívání až čtyř skupin světel přes stmívací aktor jedním tlačítkem na skupinu, nebo dvou skupin kolébkami
• ovládání až čtyř žaluzií nebo skupin žaluzií přes žaluziový aktor
• teplota místnosti jako externí skutečná hodnota pro pohon ventilu s regulátorem CHEOPS S KNX

Důležité před nákupem

• Klapka není součástí balení a bez ní modul nepoužijete. S jednoduchou klapkou 9080026 pracuje jako 2násobné tlačítko, s dvojitou 9080027 jako 4násobné a parametr použití v ETS musí odpovídat nasazené klapce. Obě klapky jsou v příslušenství vedeny v bílé barvě, s rámečkem jiné barvy tedy barevně ladit nemusí.
• Modul se napájí ze sítě 230 až 240 V AC. V krabici proto musí být fáze i nulový vodič.
• Modul sám nic nespíná. Vysílá telegramy, které vykoná rádiový aktor KNX RF nebo aktor na kabelové sběrnici.
• Spolupráce s přístroji na kabelové sběrnici KNX TP nebo více rádiových linek vyžaduje mediální spojku, která je prvním přístrojem linky RF s adresou x.x.0. Použijte mediální spojku TP-RF KNX a umístěte ji co nejcentrálněji.
• Dosah ve volném prostoru neplatí uvnitř budovy. Signál tlumí hlavně železobetonové a kovové konstrukce, rozmístění rádiových přístrojů proto plánujte už při návrhu elektroinstalace.
• Pásmo 868 MHz nepatří jen KNX. Rušit mohou i jiné rádiové systémy, například pohony garážových vrat, alarmy nebo meteostanice, a také předřadníky a světelné zdroje.
• Modul je určen jen do uzavřených suchých prostor s teplotou okolí -5 až +45 °C.
• Klíč FDSK ze štítku si poznamenejte před montáží. Po resetu do stavu z výroby se mažou všechna bezpečnostní nastavení a ETS bude klíč FDSK potřebovat znovu.

Časté dotazy

Do jakých rámečků se modul hodí?
Rozměrem pasuje klapka 55 x 55 mm do řad spínačů s rozměrem 55 mm, například Gira System 55, Berker S1, Busch-Jaeger Balance SI, Jung A nebo Merten System M.

Jak zapnu programovací režim?
Šesti stisky libovolného tlačítka během 3 sekund. Rozsvítí se červená LED na čele přístroje, viditelná jen se sejmutou klapkou. Režim ukončí další stisk, jinak se sám vypne po 4 minutách.

Jak obnovím tovární nastavení?
V programovacím režimu držte libovolné tlačítko 10 až 15 s, krátce ho pusťte a stejné tlačítko držte znovu 10 až 15 s. Úspěch potvrdí trojí rychlé bliknutí LED, fyzická adresa se nastaví na 15.15.255 a klíč FDSK zůstává platný.

Co když modul hlásí jinou teplotu, než je v místnosti?
Měřenou hodnotu opravíte korekcí v rozsahu -5 až +5 K po krocích 0,1 K. Při naměřených 20 °C a korekci 1 K odešle modul 21 °C.

Dají se tlačítka dočasně zablokovat?
Ano. Každý kanál má volitelný blokovací objekt a nastavíte, zda blokuje hodnota 1, nebo 0. Zablokovaný objekt nevysílá, druhý objekt kanálu může vysílat dál.

Funguje modul i bez KNX Data Secure?
Ano. V ETS lze zabezpečené uvedení do provozu vypnout a modul se pak chová jako běžný přístroj KNX bez zabezpečení.
