THEBEN 4941625 PS 1 RF KNX Rádiový tlačítkový modul 2- nebo 4násobný se spínacím aktorem

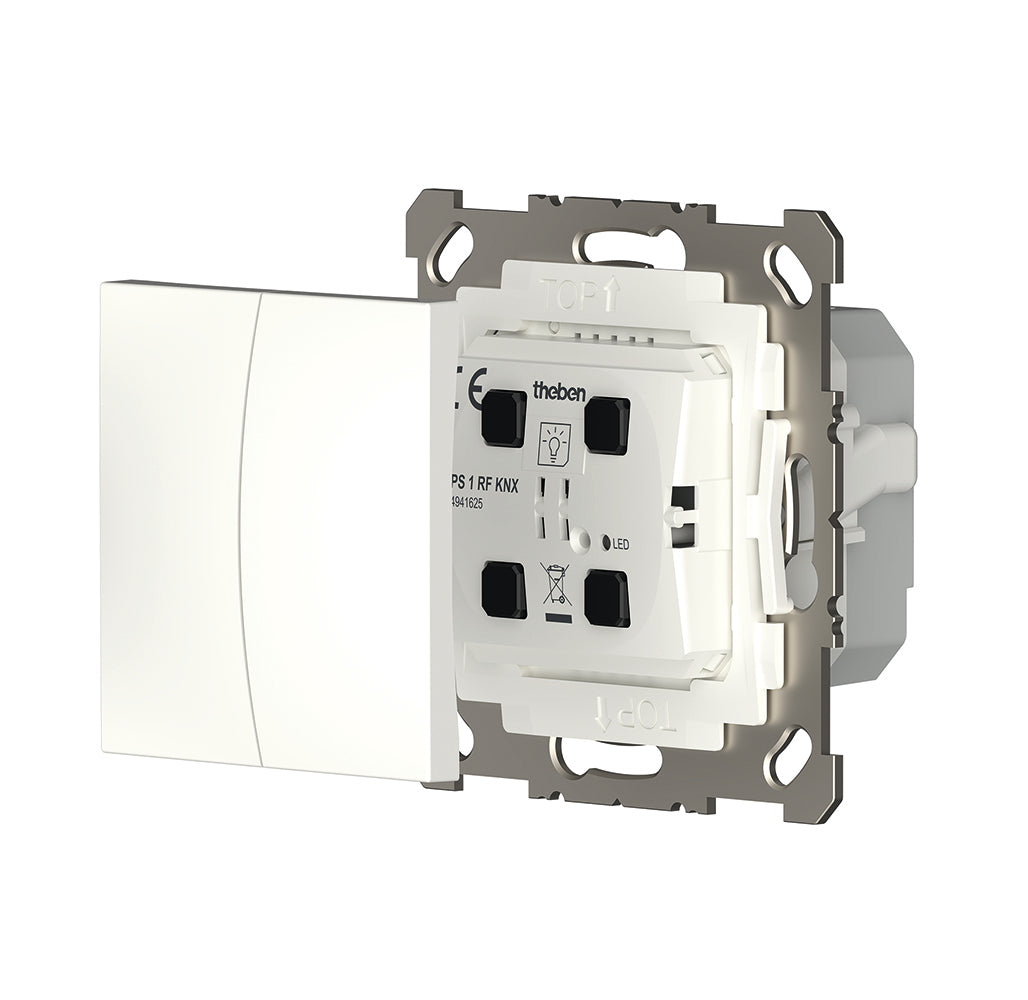

Hledáte tlačítko KNX, které rovnou spíná světlo a nepotřebuje kabel sběrnice? THEBEN PS 1 RF KNX je rádiový tlačítkový modul s vestavěným spínacím aktorem pro montáž pod omítku. Na přední straně má čtyři body stisku pro kolébky ve formátu 55 mm, uvnitř relé pro jeden spotřebič a komunikuje bezdrátově přes KNX RF se zabezpečením KNX Data Secure. Napájí se ze sítě, takže stačí krabice s fází a nulovým vodičem. Hodí se pro dodatečné rozšíření KNX v bytech, domech, kancelářích i hotelech.

Je to pro mě?

Ano, pokud:

• chcete místo klasického vypínače tlačítko KNX, které zároveň spíná světlo v místě montáže
• do krabice nevede kabel sběrnice, ale je v ní fáze i nulový vodič
• používáte některý z podporovaných spínačových programů a chcete zachovat jeho rámečky
• chcete ovládat i další světla, stmívače nebo žaluzie v systému
• potřebujete zabezpečenou rádiovou komunikaci KNX Data Secure
• chcete jedním přístrojem nahradit vypínač i samostatný aktor

Ne, zvolte jiný model, pokud:

• chcete světlo v místě tlačítka stmívat, zvolte PD 1 RF KNX
• ovládáte v místě tlačítka žaluzii nebo roletu, zvolte PJ 1 RF KNX
• potřebujete jen tlačítka s měřením teploty místnosti, bez spínání, zvolte PB 4 RF KNX
• chcete aktor schovat za stávající vypínač jiné řady, zvolte SU 1 S RF KNX
• potřebujete spínat bezpečné malé napětí SELV a máte kabelovou sběrnici KNX TP, zvolte spínací aktor pod omítku SU 1 KNX

Hlavní vlastnosti

• 4 body stisku, podle kolébky 2násobné nebo 4násobné tlačítko
• 1 výstup se spínacím kontaktem 10 A při 240 V
• kapacitní zátěž 133 µF, náběhový proud až 740 A po dobu 200 µs
• LED zdroje od 2 W v součtu do 600 W
• KNX RF na 868,3 MHz, obousměrně, dosah ve volném prostoru až 100 m
• KNX Data Secure a hlídání teploty přístroje
• napájení 230 až 240 V AC, pohotovostní příkon pod 0,4 W
• tlačítko F1 může spínat vestavěné relé přímo

Co produkt umí

Tlačítková část vysílá povely do systému KNX a každému bodu stisku lze v ETS přiřadit spínání, stmívání, ovládání žaluzií, spínání s prioritou, hodnotu 0 až 255 nebo procentní hodnotu. Spínání, priorita a hodnoty mohou na jeden stisk odeslat dva různé telegramy. U stmívání a žaluzií lze navíc dvojklikem poslat další povely. Stmívání i žaluzie lze ovládat jedním tlačítkem, nebo dvojicí jako kolébkou. Krok stmívání je volitelný od plynulé změny po 1,5 %.

Levou i pravou dvojici tlačítek lze u 4násobného provedení nastavit zvlášť jako dvě samostatná tlačítka, nebo jako kolébku. Délku dlouhého stisku a čas pro dvojklik volíte od 300 ms do 1 s.

Vestavěný aktor nabízí zapínání a vypínání, zpožděné zapnutí a vypnutí, impuls, schodišťový automat s předvarováním a blikání. Kanál může sepnout povelem nebo po překročení prahové hodnoty, například teploty či jasu, s nastavitelnou hysterezí. K dispozici jsou logické funkce A, NEBO a XOR, blokování, priorita, centrální povely, účast až v 8 scénách a zpětné hlášení stavu. Kontakt lze parametrem obrátit, takže při povelu Zapnout rozepne. Po návratu síťového napětí relé zůstane vypnuté, zapne se, nebo se vrátí do stavu před výpadkem.

Při přehřátí, například kvůli přetížení, aktor výstup vypne a ohlásí to poplachovým objektem, který lze odesílat stále, nebo jen při poruše.

Ovládání a komunikace

Tlačítko F1, tedy levé horní, můžete nastavit jako přímé ovládání vestavěného aktoru. Pak spíná relé napřímo a pro krátký stisk, dlouhý stisk i dvojklik volíte přepnutí, zapnutí, nebo vypnutí. Aktor lze ovládat i z jiných tlačítek systému.

Komunikace běží ve standardu KNX RF1.R v režimu S s vysílacím výkonem pod 10 mW. V ETS se modul vkládá do linie s médiem RF, která dostane vlastní doménovou adresu, takže se sousední rádiové linie neruší. Rádiová linie pojme nejvýše 256 přístrojů. Propojení s kabelovou sběrnicí KNX TP zajistí mediální spojka TP-RF KNX, která musí být prvním přístrojem rádiové linie.

Režim programování zapnete šesti stisky libovolného tlačítka během 3 s. Rozsvítí se červená LED na přední straně, kterou je vidět jen bez nasazené kolébky. Režim skončí dalším stiskem tlačítka, nebo sám po 4 minutách.

Instalace a použití

Modul se montuje do běžné krabice pod omítku podle DIN 49073 a doplní se rámečkem a kolébkou ve formátu 55 mm. Kolébky se kupují zvlášť, jednonásobná 9080026 a dvojnásobná 9080027, obě v bílé barvě. Hodí se do programů Gira System 55, Berker S1, Busch-Jaeger Balance SI, Jung A a Merten System M.

Připojuje se na fázi a nulový vodič. Polaritu L a N dodržte, správné zapojení napájení i kontaktu je nutné pro spínání v průchodu nulou. Svorky přijmou plný vodič do 4 mm² a lanko s dutinkou do 2,5 mm², utahovací moment je 0,5 Nm. Přístroj jistěte jističem typu B nebo C nejvýše 10 A s vypínací schopností 6 kA.

Montáž smí provést jen elektrikář, modul patří do uzavřených suchých prostor a pracuje při teplotě minus 5 až plus 45 °C.

Kde najde využití

• výměna klasického vypínače za tlačítko KNX bez nového kabelu
• rozšíření instalace KNX TP o místnosti, kam sběrnice nevede
• u dveří jedním tlačítkem stropní světlo a dalšími světla nebo žaluzie jinde v místnosti
• stmívání dvou skupin světel přes aktor DMG 2 T a k tomu dvojklikem libovolného tlačítka přepínání světla na výstupu modulu

Důležité před nákupem

• Kolébka není součástí balení a je k modulu nutná. Objednejte jednonásobnou nebo dvojnásobnou podle toho, kolik tlačítek chcete mít.
• Jednonásobná kolébka dává 2 tlačítka, dvojnásobná 4. Volba v ETS musí odpovídat nasazené kolébce.
• Okruh modulu smí být jištěný nejvýše 10 A, jističem typu B nebo C. Pokud je okruh vypínače, který modulem nahrazujete, jištěný víc, třeba 16 A, jistič vyměňte.
• Výstup smí spínat jen fázi napájecího napětí modulu. Jinou fázi ani bezpečné malé napětí SELV spínat nelze.
• Spínání v průchodu nulou vyžaduje správné připojení napájení i kontaktu, záměna L a N není přípustná.
• Nejmenší spínaná zátěž je 230 V a 10 mA, počítejte s tím u velmi malých spotřebičů.
• Žárovky a halogeny zvládne do 1800 W, zářivky s elektronickým předřadníkem do 1100 W, kompaktní zářivky do 300 W a LED zdroje pod 2 W jen do 50 W.
• Údaje o zátěži jsou typické hodnoty změřené na vybraných světelných zdrojích, u konkrétních svítidel se mohou lišit.
• Dosah uvnitř budovy snižuje železobeton a kovové konstrukce. Rušit mohou i jiné rádiové systémy, předřadníky a světelné zdroje.
• K uvedení do provozu potřebujete ETS a rozhodnutí, zda použijete KNX Data Secure. Klíč FDSK je na štítku přístroje, uschovejte si ho.

Časté dotazy

Bude tlačítko spínat světlo ještě před naprogramováním?
Ano. Z výroby zapíná a vypíná vestavěný aktor kterékoli ze čtyř tlačítek, takže zapojení ověříte hned po montáži.

Jak modul vrátím do továrního nastavení?
V režimu programování držte tlačítko 10 až 15 s, pusťte ho na méně než sekundu a znovu ho stejně dlouho držte. LED třikrát blikne. Fyzická adresa se vrátí na 15.15.255 a všechna čtyři tlačítka opět spínají aktor přímo.

Zmizí po resetu klíč pro Data Secure?
Ne, klíč FDSK zůstává platný i po návratu do továrního nastavení.

Můžu levé tlačítko použít pro světlo a pravou dvojici pro žaluzii?
Ano. U 4násobného provedení nastavíte levou a pravou stranu zvlášť, každou jako samostatná tlačítka nebo jako kolébku.

Jak je tlačítko F1 při přímém ovládání propojené s relé?
Uvnitř přístroje. F1 pak slouží výhradně jako vstup pro kanál aktoru a nemá vlastní komunikační objekty, ostatní tlačítka zůstávají volná pro povely do systému.

Jakou montážní hloubku modul má?
Modul má montážní hloubku 25,6 mm.

PS 1 RF KNX nebo SU 1 S RF KNX?

PS 1 RF KNX zvolte pro tlačítka KNX přímo na zdi, SU 1 S RF KNX pro zachování stávajících vypínačů.
