THEBEN 4941675 PD 1 RF KNX Rádiový tlačítkový modul 2- nebo 4násobný se stmívacím aktorem

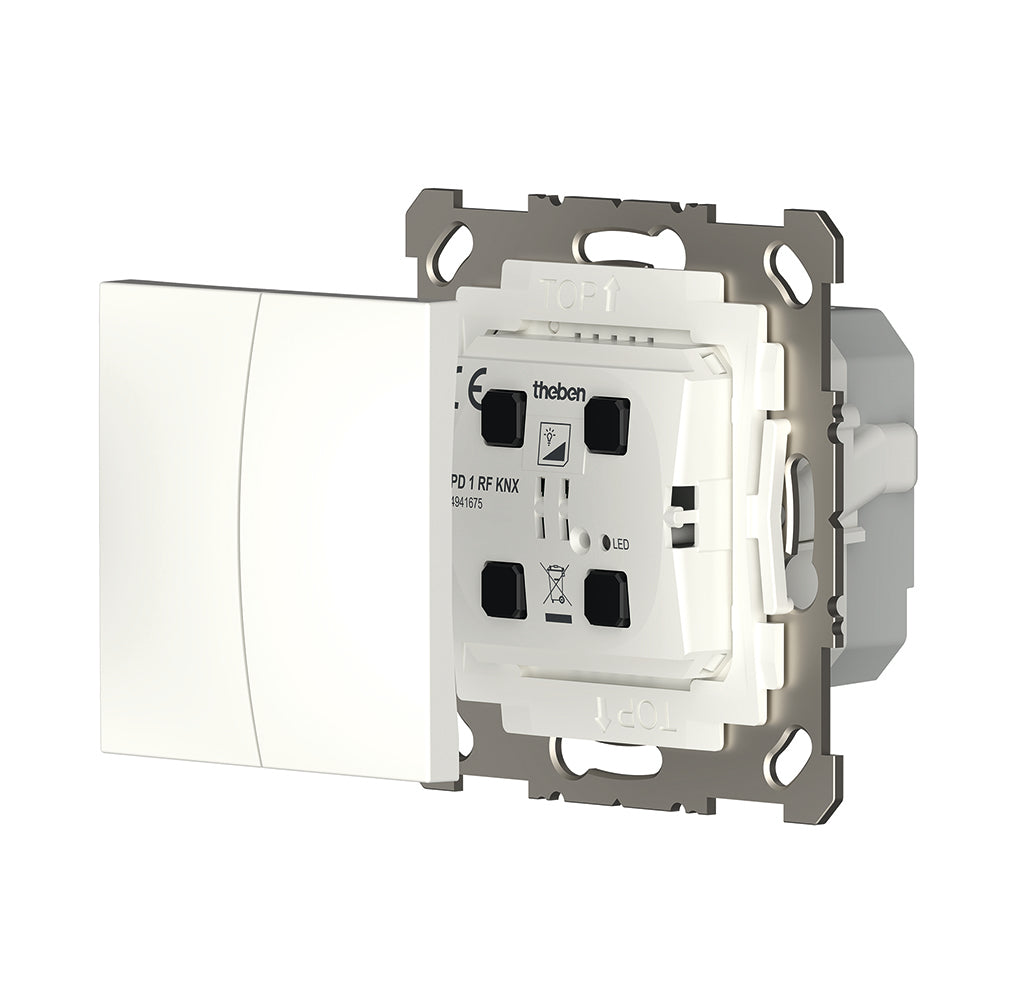

Chcete místo běžného vypínače osadit tlačítko KNX, které samo stmívá světlo a zároveň posílá další povely do systému? PD 1 RF KNX je rádiový tlačítkový modul KNX RF s vestavěným univerzálním stmívacím aktorem pro montáž do instalační krabice. Se samostatně dodávanou klapkou pracuje jako dvojnásobné nebo čtyřnásobné tlačítko a hodí se do mnoha řad vypínačů s rámečkem 55 mm. Stmívá žárovky, halogeny, transformátory a stmívatelné LED žárovky. Podporuje KNX Data Secure.

Je to pro mě?

Ano, pokud:

• chcete nahradit klasický vypínač tlačítkem KNX se stmívačem v jednom přístroji
• do krabice nevede kabel KNX, ale je tam fáze i nulový vodič
• chcete zachovat design stávající řady vypínačů s rámečkem 55 mm
• potřebujete vedle stmívání ovládat i další světla nebo žaluzie
• stmíváte stmívatelné LED žárovky, halogeny nebo žárovky
• uvádíte do provozu v ETS a chcete KNX Data Secure

Ne, zvolte jiný model, pokud:

• chcete ponechat stávající vypínač a stmívač skrýt za něj, pak zvolte DU 1 S RF KNX
• do krabice vede kabel KNX, pak zvolte DU 1 KNX
• stmíváte víc okruhů z rozvaděče, pak zvolte DM 4-2 T KNX

Hlavní vlastnosti

• rádiové tlačítko KNX RF se 4 tlačítkovými body a stmívačem
• jednoduchá klapka pro 2 tlačítka, dvojitá pro 4
• funkce tlačítek: spínání, stmívání, žaluzie, priorita, hodnota a procenta
• automatické rozpoznání zátěže, lze vypnout
• zátěže R, L a C, režim pro ventilátory
• stmívač ovladatelný tlačítky už z výroby
• hlášení zkratu a přehřátí, počítadlo provozních hodin
• KNX Data Secure, montážní hloubka 25,6 mm

Co produkt umí

Přístroj spojuje rádiové tlačítko a stmívací aktor. Tlačítka F1 až F4 mohou posílat povely do systému KNX pro spínání, stmívání, žaluzie, prioritní ovládání, hodnoty nebo procenta. Dvojici tlačítek nastavíte jako dvě samostatná tlačítka nebo jako kolébku s ovládáním jedním či dvěma tlačítky. Tlačítko F1 lze v ETS přímo spojit se stmívačem, pak ovládá jen jeho výstup a nemá vlastní objekty.

Stmívač v automatickém režimu rozpozná zátěž a zvolí řízení náběžnou nebo sestupnou hranou. Ručně zvolíte sestupnou hranu pro odporové a kapacitní zátěže a elektronické transformátory, náběžnou pro vinuté transformátory a LED žárovky pro tento způsob řízení, nebo režim pro ventilátory s rozběhovým časem.

K dispozici je měkké spínání, blokování, nucené ovládání, omezení jasu, až 8 scén, zpětná hlášení, počítadlo provozních hodin a diagnostika se zprávou o zkratu a přehřátí. Stmívač se účastní i centrálních povelů pro trvalé zapnutí, trvalé vypnutí, centrální spínání a scény.

Ovládání a komunikace

Přístroj komunikuje obousměrně rádiem KNX RF1.R na frekvenci 868,3 MHz s vysílacím výkonem pod 10 mW a dosahem ve volném prostoru až 100 m. Aplikační program má 44 komunikačních objektů a 255 skupinových adres, doporučená verze ETS je 5.7.7 nebo novější. Pro zabezpečené uvedení do provozu potřebujete klíč FDSK z etikety přístroje.

Programovací režim zapnete šesti stisky libovolného tlačítka během 3 sekund, rozsvítí se červená LED na čele přístroje. Další stisk režim ukončí, bez akce se ukončí sám po 4 minutách. LED fyzické adresy je vidět jen se sejmutou klapkou.

Instalace a použití

Modul se montuje do běžné krabice pod omítku a připojuje se šroubovými svorkami s utahovacím momentem 0,5 Nm pro plné vodiče 0,5 až 4 mm² a lanka s dutinkou 0,5 až 2,5 mm². Napájí se ze sítě 230 V AC, 50 až 60 Hz, a v klidu odebírá méně než 0,4 W. Provozní teplota je −5 až +45 °C, krytí IP 20 a třída ochrany II.

Klapky 55 x 55 mm v bílé barvě se objednávají zvlášť: jednoduchá 9080026 a dvojitá 9080027. Hodí se do řad Gira System 55, Berker S1, Busch-Jaeger Balance SI, Jung řady A a Merten System M.

Kde najde využití

• rekonstrukce, kde se vypínač mění za tlačítko KNX bez nového kabelu
• obývací pokoje se stmívaným hlavním světlem a ovládáním žaluzií
• ložnice a dětské pokoje se stmívatelnými LED žárovkami
• kanceláře a hotelové pokoje s jednotným designem vypínačů
• ventilátor koupelny ovládaný od dveří mimo vlhký prostor

Důležité před nákupem

• Klapka není součástí balení. Bez jednoduché nebo dvojité klapky přístroj nelze ovládat.
• Podle zvolené klapky se nastaví aplikace, jednoduchá znamená 2 tlačítka a dvojitá 4.
• Přístroj se připojuje na fázi L i nulový vodič N, v krabici proto musí být oba vodiče. Dodržte polaritu L a N.
• Minimální zátěž je 2 W. Žárovky a LED žárovky stmívá sestupnou hranou do 250 W při 25 °C, při 45 °C jen do 200 W.
• Při náběžné hraně připojte nejvýše 22 W LED žárovek, a to do 25 °C, při 45 °C jen 12 W. Při přehřívání zvolte sestupnou hranu.
• Vinuté transformátory stmívá náběžnou hranou do 200 VA při 25 °C, při 45 °C jen do 130 VA. Tento režim není vhodný pro elektronické transformátory, hrozí přetížení stmívače.
• Stmívače se nesmějí řadit sériově ani paralelně a před stmívač nepatří regulační transformátor.
• Při paralelním zapojení většího počtu LED může funkci omezit součet zapínacích proudů.
• Přístroj je určen jen do uzavřených suchých prostor. Pro výměnu žárovky vypněte napájení v rozvaděči.
• Pro spojení s linkou KNX TP je potřeba mediální spojka, bez ní přístroj komunikuje jen s přístroji KNX RF.
• Hromadné dálkové ovládání distribuční sítě se může projevit krátkým zablikáním světla.
• Rádiový signál tlumí beton s výztuží a kovové části, dosah v budově ověřte.

Časté dotazy

Funguje stmívač ještě před naprogramováním?
Ano, z výroby jej ovládáte všemi čtyřmi tlačítky bez nastavení.

Jak vrátím přístroj do továrního nastavení?
V programovacím režimu podržte libovolné tlačítko 10 až 15 s, krátce pusťte a stejné tlačítko podržte znovu 10 až 15 s. Úspěch potvrdí trojí rychlé bliknutí LED fyzické adresy.

Zůstane po resetu klíč FDSK platný?
Ano, klíč FDSK platí dál a fyzická adresa se nastaví na 15.15.255.

Mohu jedním přístrojem stmívat a ovládat žaluzie?
Ano, s dvojitou klapkou může jedna strana ovládat stmívač a druhá posílat povely pro žaluzie.

Mohu ovládat ventilátor?
Ano, stmívač má zvláštní režim pro ventilátory s nastavitelným rozběhovým časem.

Do jakých vypínačových řad se modul hodí?
Do mnoha běžných řad, například Gira, Berker, Busch-Jaeger, Jung a Merten.

PD 1 RF KNX nebo DU 1 S RF KNX?

PD 1 RF KNX zvolte, pokud chcete tlačítko a stmívač v jednom. DU 1 S RF KNX zvolte, pokud chcete stmívač skrýt za stávající vypínač.
