THEBEN 4941655 PJ 1 RF KNX Rádiový tlačítkový modul 2- nebo 4násobný se žaluziovým aktorem

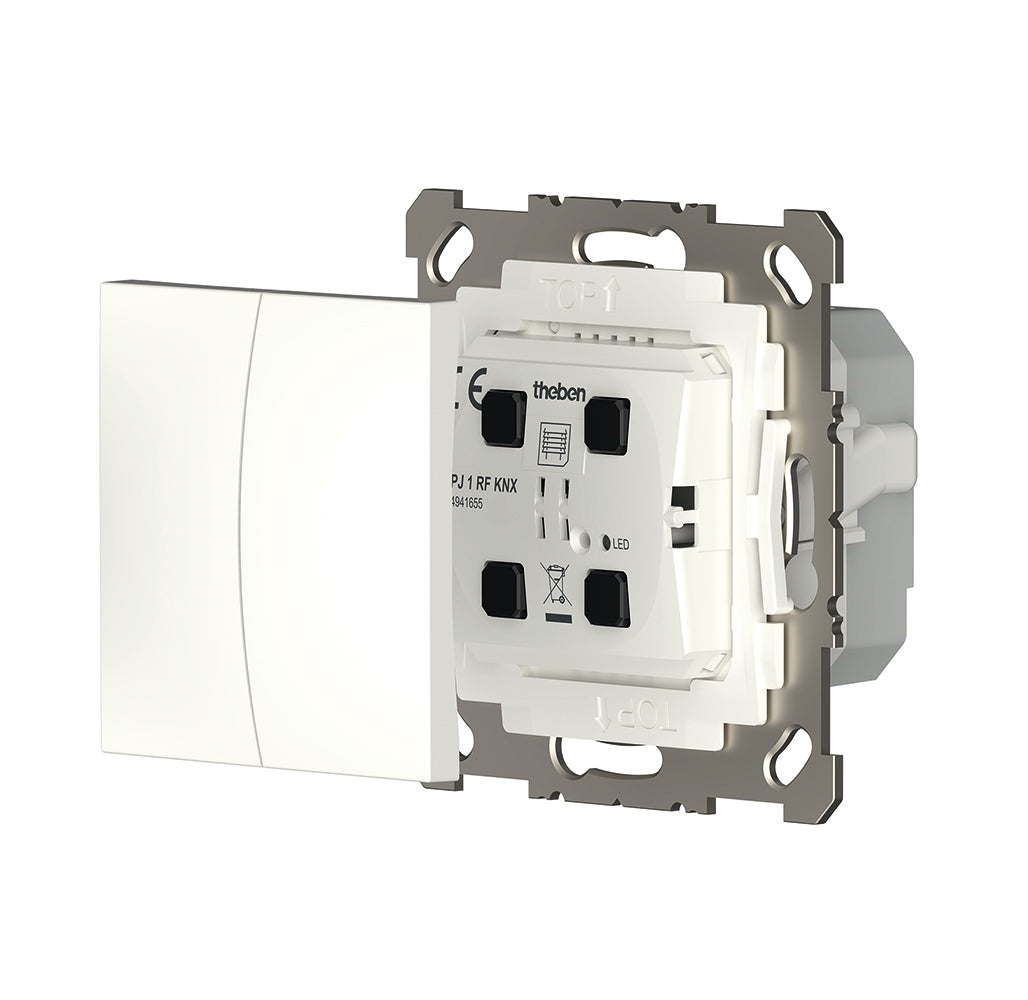

Chcete na místě běžného vypínače žaluzií mít tlačítko KNX, které samo řídí pohon a zároveň po rádiu ovládá světla nebo další stínění? PJ 1 RF KNX je rádiový tlačítkový modul pro KNX RF s vestavěným žaluziovým aktorem pro jeden pohon na síťové napětí. S jednoduchou kolébkou pracuje jako dvojnásobné, s dvojitou jako čtyřnásobné tlačítko a hodí se do mnoha spínačových programů s rozměrem 55 mm. Podporuje KNX Data Secure a pohon ovládá už z výroby, bez programování.

Je to pro mě?

Ano, pokud:

• chcete nahradit běžný vypínač žaluzie tlačítkem KNX bez nového kabelu sběrnice
• řídíte jednu žaluzii, roletu nebo markýzu na síťové napětí
• chcete z téhož místa ovládat po rádiu i světla nebo další pohony
• používáte spínačový program, například Gira System 55, Berker S1, Busch-Jaeger Balance SI, Jung A Serie nebo Merten System M
• potřebujete funkci větrání, sluneční ochranu a bezpečnostní polohy pro vítr, déšť a mráz
• vyžadujete zabezpečení KNX Data Secure

Ne, zvolte jiný model, pokud:

• chcete zachovat stávající konvenční tlačítka jiného designu, pak zvolte rádiový aktor JU 1 S RF KNX do krabice za ně
• potřebujete tlačítkem spínat světlo místo žaluzie, pak zvolte PS 1 RF KNX se spínacím aktorem
• chcete tlačítkem stmívat světlo, pak zvolte PD 1 RF KNX se stmívacím aktorem
• do krabice vede kabel KNX TP a chcete ponechat konvenční tlačítka, pak zvolte drátový žaluziový aktor JU 1 KNX, ke kterému je připojíte na jeho dva vstupy

Hlavní vlastnosti

• 2 nebo 4 tlačítka podle kolébky a 1 žaluziový kanál
• spínací kontakty 5 A při 240 V AC
• napájení 230 až 240 V AC, 50 až 60 Hz
• KNX RF 868,3 MHz, obousměrně, ve volném prostoru až 100 m
• podpora KNX Data Secure
• tlačítka pro spínání, stmívání, žaluzie, prioritu, hodnotu nebo procenta
• funkce větrání, sluneční ochrana a 5 bezpečnostních objektů
• montáž do krabice pod omítku, hloubka 25,6 mm

Co produkt umí

Přístroj spojuje rádiové tlačítko a žaluziový aktor. Tlačítka F1 až F4 lze nastavit jako jednotlivá tlačítka nebo jako kolébku a přiřadit jim spínání, stmívání, ovládání žaluzií s jedno- i dvoutlačítkovým ovládáním, prioritu, hodnotu nebo procenta. Pro stmívání a žaluzie je k dispozici i funkce dvojkliku. Tlačítko F1 může řídit vlastní aktor přímo, pak už neposílá telegramy na sběrnici, nebo se aktor ovládá jen telegramy a všechna tlačítka slouží pro jiné úlohy.

Vestavěný aktor řídí jeden pohon žaluzie, rolety, markýzy nebo obecný pohon. Polohu nastavíte v procentech výšky a natočení lamel, osm přednastavených poloh vyvoláte například scénami a tři polohy jednobitovými objekty. Dobu jízdy zadáte v ETS nebo ji aktor naučí v režimu uvádění do provozu.

Funkce větrání vytáhne stínění při otevření nebo vyklopení okna do zvolené polohy, stav okenních kontaktů přichází po sběrnici. Sluneční ochrana s podporou vytápění a chlazení pracuje s přítomností a teplotou místnosti, které také dostává po sběrnici. Pět bezpečnostních objektů, třikrát vítr, déšť a mráz, má nastavitelné priority. Aktor se zapojí do centrálních povelů a scén, má blokování, nastavitelné chování po návratu napětí a objekt alarmu při přehřátí.

Ovládání a komunikace

Modul vysílá ve standardu KNX RF1.R s výkonem pod 10 mW a komunikace je obousměrná. Dosah v budově závisí na stavebních konstrukcích, nejvíc signál tlumí železobeton a kovové díly. RF přístroje se v ETS vkládají do linie s médiem RF a se sběrnicí KNX TP se propojí mediální spojkou.

Pro KNX Data Secure zadáte v ETS klíč FDSK ze štítku přístroje, doporučena je ETS od verze 5.7.7. Programovací režim zapnete šesti stisky libovolného tlačítka do 3 s, potvrdí ho červená LED na čele, viditelná po sejmutí kolébky. Režim skončí dalším stiskem nebo sám po 4 minutách.

Instalace a použití

Modul se montuje do běžné krabice pod omítku podle DIN 49073 a připojuje se šroubovými svorkami s utahovacím momentem 0,5 Nm, plný vodič 0,5 až 4 mm², lanko s dutinkou 0,5 až 2,5 mm². Dodržte polaritu L a N. Před modul patří jistič typu B nebo C nejvýše 6 A s vypínací schopností 6 kA.

Kolébku 55 x 55 mm je nutné objednat zvlášť, jednoduchou 9080026 nebo dvojitou 9080027, obě v bílé barvě. Podle zvolené kolébky se v ETS nastaví dvojnásobné, nebo čtyřnásobné tlačítko. Přístroj je určen pro bytovou i objektovou výstavbu a do uzavřených suchých prostor.

Kde najde využití

• přestavba konvenční instalace žaluzií na KNX bez nových kabelů sběrnice
• ovládání žaluzie a zároveň světla z jednoho místa u okna
• dvě skupiny světel stmívané kolébkou a k tomu jednoduché stínění
• byty, kanceláře, veřejné budovy a hotely s linií KNX RF

Důležité před nákupem

• Kolébka není součástí balení modulu. Objednejte jednoduchou 9080026, nebo dvojitou 9080027.
• Kolébky jsou určeny pro vybrané spínačové programy. Ověřte, zda váš rámeček patří do podporované řady.
• Výstup se nesmí použít pro bezpečné malé napětí SELV a nelze spínat různé fáze.
• Spínací výkon platí pro účiník 1, minimální zátěž je 230 V a 10 mA. Modul jistěte jističem typu B nebo C nejvýše 6 A, 6 kA.
• Každý bezpečnostní objekt smí ovládat jen jeden přístroj, jinak se příkazy mohou navzájem rušit. Po nahrání aplikace je nutné bezpečnostní stavy znovu inicializovat.
• Okenní kontakty, přítomnost a teplotu místnosti pro funkce stínění dostává modul po sběrnici z jiných přístrojů.
• Pro spojení s drátovou instalací KNX TP potřebujete mediální spojku, například TP-RF KNX.
• Rádiový dosah ověřte při plánování, zvlášť přes železobetonové stěny a stropy.
• Krytí je IP 20 a provozní teplota -5 až 45 °C.
• Montáž smí provést jen elektrikář, a to bezpečně proti dotyku.

Časté dotazy

Funguje modul ihned po zapojení?
Ano, v dodaném stavu ovládáte pohon bez parametrizace. S dvojitou kolébkou slouží všechna čtyři tlačítka, dvě nahoru a dvě dolů.

Jak modul vrátím do továrního nastavení?
V programovacím režimu podržte libovolné tlačítko 10 až 15 s, krátce ho pusťte a znovu podržte 10 až 15 s. Úspěch potvrdí trojí rychlé bliknutí LED. Fyzická adresa se nastaví na 15.15.255, klíč FDSK zůstává platný.

Mohu tlačítky ovládat jiné přístroje KNX?
Ano. Každému tlačítku lze přiřadit spínání, stmívání, žaluzie, prioritu, hodnotu nebo procenta a telegramy jdou po rádiu na sběrnici.

Lze jednu naučenou dobu jízdy převzít na další okna?
Ano. V režimu uvádění do provozu může aktor naučenou dobu jízdy poslat jiným aktorům, nebo ji od jiného převzít.

Kolik scén aktor zvládne?
Kanál se může účastnit až 8 scén s čísly 1 až 63, scéna 64 aktivní scénu ukončí. Zda naučené scény po novém nahrání aplikace zůstanou, určíte parametrem kanálu.

Kde aktor nastavím?
V ETS, kde vyberete aplikační program PJ 1 RF KNX, nastavíte tlačítka i aktor a přenesete adresy.

PJ 1 RF KNX nebo JU 1 S RF KNX?

PJ 1 RF KNX zvolte, pokud chcete tlačítka KNX přímo na místě vypínače. JU 1 S RF KNX zvolte, pokud chcete zachovat stávající tlačítka nebo připojit okenní kontakt či teplotní čidlo přímo k aktoru.
