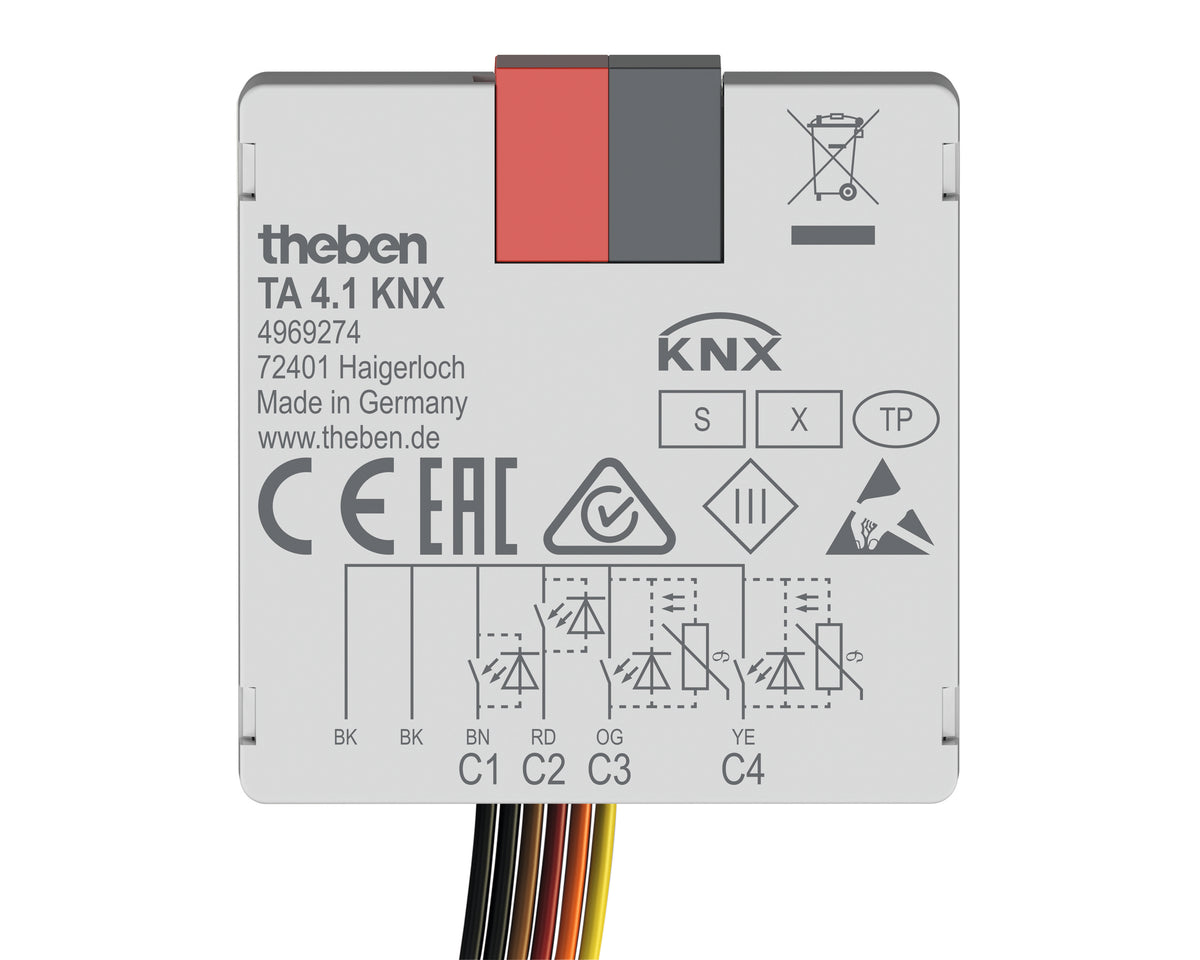

THEBEN 4969274 TA 4.1 KNX Tlačítkové rozhraní 4násobné do instalační krabice

Chcete v instalaci KNX použít běžná bezpotenciálová tlačítka nebo vypínače, a přitom ovládat světla, žaluzie i scény jako s tlačítky KNX? TA 4.1 KNX je čtyřnásobné tlačítkové rozhraní, které se vloží do instalační krabice za tlačítko a připojí ho na sběrnici KNX TP. Napájí se přímo ze sběrnice a síťové napětí nepotřebuje, vodiče ani přístroje 230 V ale v téže krabici být nesmí. Dva vstupy lze nastavit pro teplotní čidlo a vstupy lze přeměnit na výstupy pro signalizační LED.

Je to pro mě?

Ano, pokud:

• ke krabici vede kabel sběrnice KNX TP, nejsou v ní vodiče 230 V a chcete do ní zapojit klasická tlačítka
• potřebujete obsloužit až čtyři tlačítka, vypínače nebo bezpotenciálové kontakty
• chcete u tlačítek orientační nebo stavovou LED napájenou přímo z rozhraní
• potřebujete měřit teplotu místnosti nebo podlahy přes připojené čidlo NTC
• chcete tlačítky vyvolávat scény, sekvence nebo posílat hodnoty, nejen spínat
• vyžadujete zabezpečenou komunikaci KNX Data Secure

Ne, zvolte jiný model, pokud:

• ke krabici nevede kabel sběrnice, ale máte tam fázi a nulový vodič, pak zvolte rádiové rozhraní TU 4 S RF KNX pro KNX RF
• potřebujete do KNX přivést signály se síťovým nebo jiným napětím, pak zvolte binární vstup BM 6 T KNX na DIN lištu
• chcete vstupy soustředit v rozvaděči a rozšiřovat je přístrojem BME 6 T KNX, pak zvolte BMG 6 T KNX, jeho pomocné napětí 12 V DC pro bezpotenciálové kontakty ale není SELV

Hlavní vlastnosti

• 4 kanály pro bezpotenciálová tlačítka a vypínače
• kanály C3 a C4 volitelně jako vstupy pro teplotní čidlo NTC 100 kOhm
• kanály přepínatelné na výstupy pro LED s proudem nastavitelným 1 až 3 mA, bez předřadného rezistoru
• blikání a pulzování LED nastavitelné v ETS
• napájení ze sběrnice KNX, komunikace KNX TP, podpora KNX Data Secure
• kabel s šestipólovým konektorem a barevně značenými vodiči
• délka vedení k tlačítkům až 30 m

Co produkt umí

Každý kanál nastavíte v ETS na jednu z funkcí: vypínač, tlačítko, stmívání, žaluzie, sekvence, vysílač hodnot, scény, měření teploty nebo ovládání LED. Tlačítko může poslat spínací povel, prioritu, procentní nebo číselnou hodnotu, teplotu, provozní režim regulátoru, scénu, teplotu chromatičnosti nebo barvu RGB, RGBW či XY. Při stmívání a ovládání žaluzií lze dvojklikem poslat další telegram, u žaluzií například výšku a natočení lamel. Funkce scén umí scénu vyvolat i uložit.

Kanál přepnutý na výstup rozsvítí připojenou LED podle telegramu ze sběrnice. Jas zapnutí nastavíte třemi předvolbami nebo procentem 5 až 100 %. Kanály C3 a C4 posílají naměřenou teplotu z čidla, měřicí rozsah je -5 až 100 °C.

Ovládání a komunikace

Rozhraní komunikuje po sběrnici KNX TP a připojuje se sběrnicovou svorkou se správnou polaritou. Aplikační program, parametry a adresy nastavíte v ETS, program pracuje až se 40 komunikačními objekty a 254 skupinovými adresami. Chování po návratu napětí sběrnice je nastavitelné. Při použití kanálů jako vstupů odebírá rozhraní ze sběrnice méně než 10 mA.

Instalace a použití

Rozhraní se vkládá do běžné krabice pod omítku podle DIN 49073 za tlačítko, boční prohlubně pouzdra uvolňují místo pro upevňovací drápky tlačítka. Tlačítka, LED a čidla připojíte přiloženým kabelem s konektorem, vodiče mají délku 25 cm a dvojice jsou barevně odlišené. Na každý kanál připojíte buď tlačítko, nebo LED, nebo na C3 a C4 teplotní čidlo. Vhodná jsou teplotní čidlo pod omítku 9070496, podlahové čidlo 9070321 a čidlo RAMSES IP65 9070459.

Kontaktní napětí je 5 V a kontaktní proud 0,5 mA. Pracovní teplota je -5 až 45 °C, krytí IP 20 a třída ochrany III.

Kde najde využití

• rodinné domy, byty a kanceláře s kabelovou instalací KNX
• klasická tlačítka a vypínače z běžných řad v instalaci KNX
• tlačítka se stavovou LED, která ukazuje třeba zapnuté světlo
• měření teploty místnosti nebo podlahy pro regulaci topení
• okenní kontakty a jiné bezpotenciálové kontakty v místnosti

Důležité před nákupem

• montáž smí provést jen elektrikář s odpovídající kvalifikací, před montáží a demontáží odpojte napětí
• na rozhraní nikdy nepřipojujte síťové napětí, mohlo by se zničit
• připojte jen bezpotenciálová tlačítka a vypínače, LED nebo teplotní čidla, na vstupy nepřivádějte žádné cizí napětí
• rozhraní se nesmí provozovat ve stejné krabici s vodiči nebo přístroji pod napětím 230 V
• u připojených vodičů dodržte bezpečné oddělení SELV od živých částí
• vstupy více přístrojů se nesmí propojovat
• izolaci a vodiče nepoužitých vstupů neodstraňujte ani nezkracujte
• každý kanál slouží buď jako vstup pro tlačítko, nebo jako výstup pro LED, teplotní čidlo připojíte jen na kanály C3 a C4
• vedení od rozhraní k tlačítkům smí být dlouhé nejvýše 30 m
• se čtyřmi LED odebírá rozhraní ze sběrnice až 12,5 mA, s tímto odběrem počítejte při návrhu linie
• ke konfiguraci potřebujete ETS a aplikační program pro toto rozhraní
• teplotní čidlo se objednává zvlášť

Časté dotazy

Jaké LED mohu připojit?
Běžné i nízkoproudé LED s napětím v propustném směru zhruba do 3,6 V. Výstupní napětí rozhraní je 5 V DC.

Jakým jasem se LED rozsvítí po resetu rozhraní?
Po resetu svítí LED vždy na plný jas. Sníženou předvolbu jasu pak znovu nastavíte telegramem ze sběrnice.

Mohu tlačítkem ovládat barvu světla?
Ano, tlačítko může posílat teplotu chromatičnosti nebo barvu ve formátu RGB, RGBW nebo XY. Barvu pak nastaví aktor nebo ovladač, který telegram přijme.

Jak rozhraní rozliší krátký a dlouhý stisk?
Hranici dlouhého stisku i čas pro dvojklik nastavíte v ETS, takže jedno tlačítko může mít až tři různé reakce.

Lze kanál dočasně zablokovat?
Ano, každý kanál má blokovací objekt, kterým ho ze sběrnice zablokujete a zase uvolníte.

Mohu tlačítkem přepínat provozní režim regulátoru?
Ano, tlačítko může posílat režim auto, komfort, pohotovost, noc nebo ochranu proti mrazu a přehřátí. Režim pak převezme regulátor v místnosti, který telegram přijme.

TA 4.1 KNX nebo TU 4 S RF KNX?
