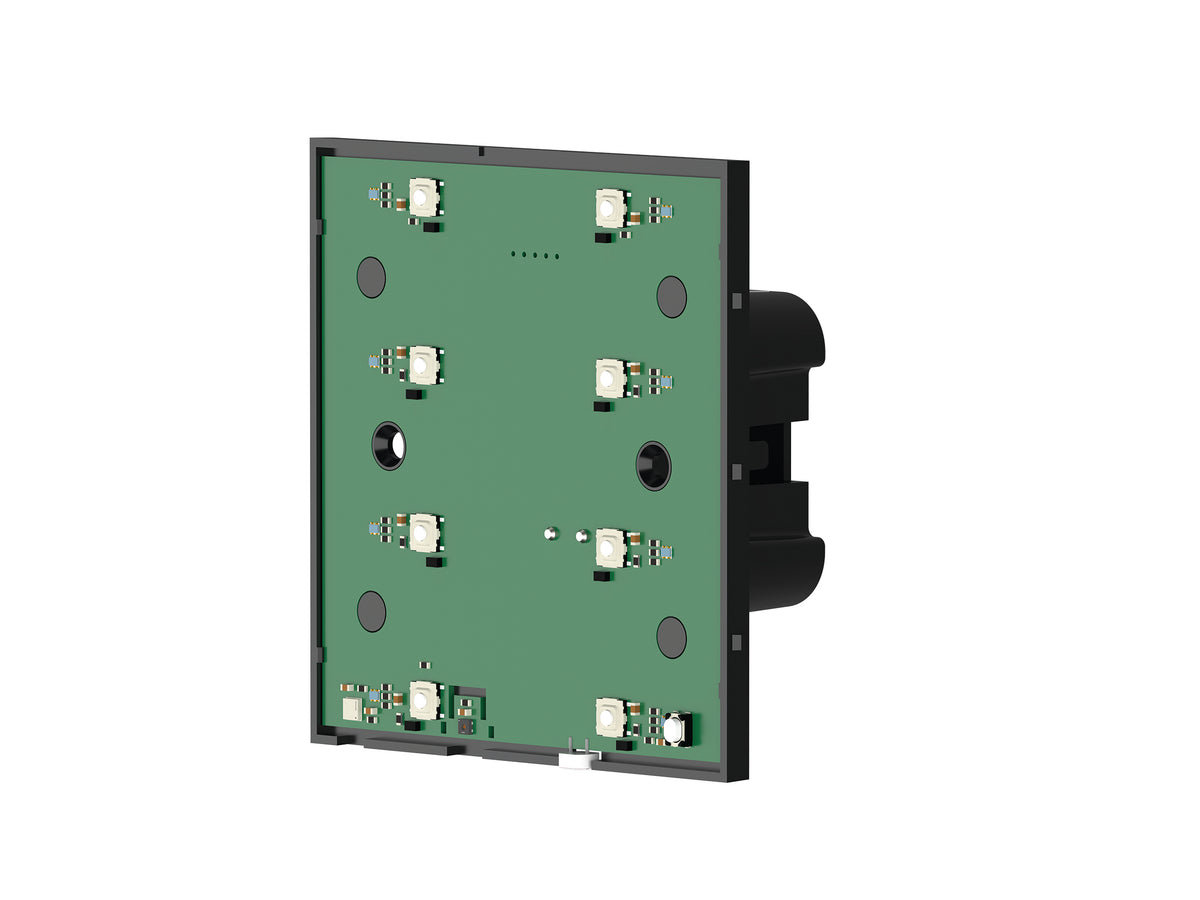

THEBEN 4969301 iONprime PB KNX Tlačítkový senzor 2-, 4- nebo 8násobný, základní přístroj

Chcete na stěně jeden tlačítkový ovladač KNX, který kromě ovládání světel a žaluzií hlídá i teplotu, vlhkost a kvalitu vzduchu v místnosti? iONprime PB KNX je základní přístroj tlačítkového ovladače pod omítku s 8 tlačítky, RGB LED u každého tlačítka, integrovanými čidly a regulátorem teploty. Podle nasazené klapky pracuje jako 2násobné, 4násobné nebo 8násobné tlačítko, klapky v jednoduchém, dvojitém a čtyřnásobném provedení a v sedmi barvách či materiálech se objednávají zvlášť.

Je to pro mě?

Ano, pokud:

• chcete ovládat až 8 funkcí z jednoho místa a počet tlačítek určit volbou klapky
• potřebujete v místnosti měřit teplotu a vlhkost a znát kvalitu vzduchu v pěti stupních
• chcete mít regulátor teploty pro vytápění, chlazení nebo obojí přímo v tlačítkovém ovladači
• hledáte klapky v sedmi barvách a materiálech pro jednotný vzhled v místnostech
• chcete barevnou LED zpětnou vazbu u každého tlačítka
• k místu montáže vede sběrnice KNX

Ne, zvolte jiný model, pokud:

• chcete displej a až 20 funkcí, pak zvolte iON 108 KNX
• potřebujete měřit koncentraci CO2 v ppm se semaforem LED, pak zvolte AMUN 716 S KNX
• chcete nastavovat teplotu otočným kolečkem, pak zvolte RAMSES 718 P KNX
• k místu nevede sběrnice, ale je tam síťové napětí 230 V, pak zvolte rádiový PB 4 RF KNX, počítejte ale jen se 4 tlačítkovými body a teplotním čidlem
• chcete ponechat klasická tlačítka jiné řady a připojit je ke sběrnici, pak zvolte tlačítkové rozhraní TA 4.1 KNX

Hlavní vlastnosti

• 8 tlačítek a 8 RGB LED, použití jako 2násobné, 4násobné nebo 8násobné tlačítko
• čidla teploty, vlhkosti, jasu, kvality vzduchu a přiblížení
• integrovaný regulátor teploty pro vytápění i chlazení
• logická funkce se 4 kanály
• napájení ze sběrnice KNX, odběr pod 12 mA
• rozměry 86 x 86 x 11 mm, montáž pod omítku
• krytí IP 20, provozní teplota 0 až +45 °C
• klapky jednoduché, dvojité nebo čtyřnásobné se objednávají zvlášť

Co produkt umí

Tlačítka nastavíte buď jako kolébky, kde dvě sousední tlačítka tvoří pár, nebo jako samostatná tlačítka. V režimu kolébky ovládají spínání, stmívání, žaluzie nebo dvě hodnoty, samostatné tlačítko navíc vyvolá a dlouhým stiskem uloží jednu ze 64 scén. Délka dlouhého stisku je nastavitelná, výchozí je 1 s. U stmívání volíte krok a interval mezi povely, a tím i rychlost stmívání. LED u tlačítka svítí trvale v jedné ze sedmi barev, ukazuje stav, potvrzuje stisk, nebo ji řídí samostatný objekt. Jas LED nastavíte pevně, nebo se podle okolního světla mění mezi zvoleným minimem a maximem.

Čidlo vlhkosti a čidlo teploty mají každé dvě nastavitelné prahové hodnoty s hysterezí a zpožděním, při jejichž překročení nebo poklesu přístroj pošle zvolený telegram. Kvalitu vzduchu vyhodnocuje na základě CO2 a hlásí ji v pěti stupních od velmi dobré po velmi špatnou, s volitelným alarmem při zvoleném stupni. Čidlo jasu umí ohlásit tmu pod 10 lx. Teplotu i vlhkost lze kombinovat s hodnotou z externího čidla.

Regulátor teploty pracuje pro vytápění, chlazení nebo obojí, dvoubodově, spínanou regulací PI s PWM, nebo plynule s akční veličinou 0 až 100 %. Pro podlahové, teplovodní a elektrické vytápění, fancoily a chladicí stropy má přednastavené parametry. Zná režimy komfort, standby, noční útlum a ochranu, umí druhý stupeň s vlastním odstupem od žádané hodnoty a mezi vytápěním a chlazením přepíná automaticky, nebo objektem. Logická funkce má 4 kanály AND, OR nebo XOR se 4 vstupy.

Ovládání a komunikace

Přístroj má integrovaný sběrnicový vazební člen a připojuje se svorkou sběrnice KNX TP. K nastavení potřebujete ETS 4 nebo novější a aktuální aplikaci, kterou najdete i v online katalogu ETS. Volitelné provozní hlášení se posílá v nastaveném intervalu a hlídá, zda přístroj funguje, nastavitelná je i prodleva odesílání po obnovení napětí sběrnice.

Programovací režim zapnete programovacím tlačítkem, nebo současným stiskem tlačítek 1 a 2 po dobu 5 sekund. Regulátor po nahrání konfigurace startuje v režimu komfort.

Instalace a použití

Přístroj se montuje do běžné instalační krabice pod omítku podle DIN 49073. Kovový rámeček připevníte dvěma přiloženými šrouby, připojíte sběrnicový kabel se správnou polaritou, nasadíte přístroj a nakonec klapku. Svorka přijme plný vodič 0,6 až 0,8 mm, délka odizolování je 6 mm.

Doporučená montážní výška je 1,10 až 1,20 m, asi 30 cm od dveří a mimo zdroje tepla. Montáž smí provádět jen elektrikář, který dodrží ochranu proti elektrostatickému výboji, protože přístroj obsahuje citlivé elektronické součástky.

Kde najde využití

• obytné místnosti, kde jeden přístroj ovládá světla a žaluzie a zároveň reguluje teplotu
• kanceláře a zasedací místnosti se sledováním kvality vzduchu
• koupelny a místnosti, kde práh vlhkosti spouští větrání
• místnosti s fancoily nebo chladicím stropem
• komerční budovy s jednotným designem klapek
• jednoduché logické vazby přímo v přístroji, bez dalšího zařízení

Důležité před nákupem

• Jde o základní přístroj, bez klapky ho nepoužijete. Klapka jednoduchá má čísla 9080057 až 9080063, dvojitá 9080064 až 9080070 a čtyřnásobná 9080071 až 9080077, podle barvy a materiálu.
• Počet použitých tlačítek určuje klapka a nastavení v ETS. Jednoduchá klapka dává 2 ovládací body, dvojitá 4 a čtyřnásobná 8.
• Přístroj sám nic nespíná ani netopí. Telegramy vykonají aktory KNX a akční veličinu regulátoru převezme aktor topení nebo pohon ventilu.
• Napájí se jen ze sběrnice KNX, k místu montáže musí vést sběrnicový kabel.
• Provozní teplota je 0 až +45 °C a krytí IP 20, přístroj patří do uzavřených suchých místností.
• Kvalita vzduchu se hlásí jako stupeň od 1 do 5. Hodnota 0 znamená, že čidlo kvality vzduchu nefunguje.
• Teplotu měří čidlo v přístroji, proto přístroj neumisťujte k radiátoru ani k jinému zdroji tepla. Vhodná je stěna naproti zdroji tepla.
• Průhledný kryt v balení slouží jako ochrana proti prachu.
• Bez naprogramování v ETS přístroj nic neovládá a nereguluje, uvedení do provozu je práce pro integrátora KNX.

Časté dotazy

Mohu později přejít ze 4 na 8 tlačítek?
Ano. Základní přístroj má vždy 8 tlačítek, stačí vyměnit klapku za čtyřnásobnou a v ETS změnit počet klapek.

Jak opravím naměřenou teplotu nebo vlhkost?
Teplotu korigujete po 0,1 K v rozsahu -10 až +10 K. Vlhkost má vlastní kalibraci po 0,1 %.

Umí přístroj zobrazovat teplotu ve stupních Fahrenheita?
Ano, jednotku teploty zvolíte v ETS, Celsius nebo Fahrenheit.

Jak se mění jas LED podle okolí?
Zadáte minimum 0 až 50 % a maximum 50 až 100 % a přístroj jas LED plynule nastavuje mezi nimi podle čidla jasu.

V jakém rozsahu nastavím žádanou teplotu?
Minimální a maximální žádanou hodnotu volíte v rozsahu 4 až 40 °C, každý provozní režim má vlastní žádanou teplotu.

Dají se tlačítka zablokovat?
Ano. Každé tlačítko nebo kolébku lze objektem zablokovat a funguje znovu až po odblokování.
