THEBEN 5009210 OSIRIA 230 AR KNX Vedlejší hodiny jednostranné, ciferník 30 cm, arabské číslice

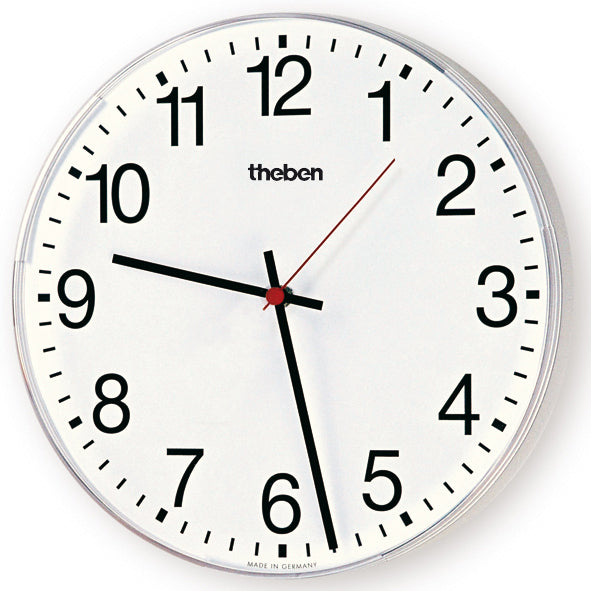

Vedlejší hodiny OSIRIA 230 AR KNX ukazují čas, který jim posílá sběrnice KNX. Nemusíte je seřizovat ani hlídat, protože čas převezmou od zdroje času v instalaci a samy ho udržují. Kulatý jednostranný ciferník o průměru 30 cm je bílý, kovový a nese černé arabské číslice, pouzdro je z nárazuvzdorného plastu. Hodí se na stěny prodejen, škol, hal a veřejných budov, kde mají všechny hodiny ukazovat totéž.

Je to pro mě?

Ano, pokud:

• stavíte soustavu vedlejších hodin na kabeláži KNX bez samostatného vedení pro hodiny
• chcete arabské číslice na ciferníku střední velikosti
• hodiny budou viset na stěně v suchém vnitřním prostoru
• potřebujete, aby hodiny při výpadku sběrnice pokračovaly v chodu
• chcete, aby se hodiny samy ptaly na čas a při jeho chybění poslaly poplach
• uvádíte do provozu v ETS a zvládnete nastavit skupinové adresy

Ne, zvolte jiný model, pokud:

• chcete stejný ciferník s jemnými čárkovými značkami místo číslic, pak zvolte OSIRIA 230 SR KNX
• stačí vám menší ciferník o průměru 25 cm, pak zvolte OSIRIA 220 AR KNX
• potřebujete ciferník o průměru 40 cm, pak zvolte OSIRIA 240 AR KNX
• chcete kovové pouzdro se stříbrným metalickým lakem, pak zvolte OSIRIA 241 AR KNX, ty ovšem mají ciferník 40 cm
• hodiny mají být čitelné z obou stran, pak zvolte OSIRIA 242 AR KNX s držákem na stěnu nebo strop

Hlavní vlastnosti

• ciferník o průměru 30 cm, bílý kovový, s černými arabskými číslicemi
• černé ručičky hodin a minut a červená vteřinová ručička
• čas přebírají telegramem ze sběrnice KNX
• vlastní strojek s akumulátorem, záloha chodu 10 dní
• poplachové hlášení na sběrnici, když čas delší dobu nepřichází
• nárazuvzdorné plastové pouzdro, matovaný okraj, ploché plexisklo
• krytí IP 20, okolní teplota -5 až +45 °C

Co produkt umí

Jádrem hodin je strojek s vlastním časem, který napájí akumulátor nabíjený ze sběrnice. Díky tomu hodiny nezastaví ani při výpadku napětí na sběrnici. Po dobu zálohy chodu jdou dál podle sebe, a jakmile se napětí vrátí, s prvním telegramem času se znovu srovnají. Akumulátor je bez kadmia a jeho nabití trvá přibližně 4 dny.

Synchronizace je řešena tak, aby ručičky zbytečně necukaly. Při prvním telegramu nebo při rozdílu větším než 5 sekund hodiny vynulují ručičky do polohy 12 hodin a nastaví nový čas. Rozdíl o 1 až 5 sekund jen zapamatují a opraví ho mezi 39. a 41. minutou hodiny. Přijde-li tedy telegram s odchylkou 4 sekund v 9:10, oprava proběhne mezi 9:39 a 9:41.

Hodiny se o čas samy hlásí. V nastaveném intervalu, od každé hodiny po jednou za dva dny, pošlou dotaz na čas a zdroj času jim odpoví. Když odpověď nepřijde opakovaně, po 2, 3, 5, 7 nebo 10 neúspěšných dotazech podle nastavení odešlou poplachové hlášení. Další objekt slouží k nucené synchronizaci. Hodnota 1 hodiny zastaví, ručičky po krátké pauze přejedou postupně na 12 a hodiny se nastaví podle vnitřního času. Takto lze mechanicky srovnat celou soustavu hodin jedním povelem.

Instalace a použití

Hodiny se montují na stěnu, a to jen v uzavřených suchých místnostech. Sběrnici KNX připojíte do sběrnicové svorky řídicí jednotky, na polaritu pozor, červený vodič patří na plus a černý na minus. Napájení i komunikace jdou po sběrnicovém kabelu. Po stisku programovacího tlačítka se rozsvítí programovací LED a přístroj čeká na fyzickou adresu z ETS.

Aplikační program OSIRIA KNX má 5 komunikačních objektů a dvě stránky parametrů. Na první volíte typ hodin, na druhé interval dotazu na čas a počet neúspěšných pokusů do poplachu. Ve větší soustavě dostanou všechny hodiny společnou skupinovou adresu pro příjem času a společnou adresu pro dotaz. Objekt nucené synchronizace propojte vždy, nejlépe s tlačítkem, kterým pak obsluha při poruše srovná všechny hodiny najednou.

Kde najde využití

• prodejní plochy, kde má zákazník i personál stejný čas
• školní budovy se soustavou hodin na KNX
• výrobní haly a dílny
• úřady a jiné veřejné budovy

Důležité před nákupem

• Bez zdroje času na sběrnici hodiny čas nezobrazí. Musí přijmout alespoň jeden telegram času, jinak se nenastaví. Kde zdroj času chybí, doplňte například roční spínací hodiny TR 648 top3 RC KNX, které čas a datum na sběrnici vysílají.
• Hodiny vyžadují instalaci KNX a uvedení do provozu v ETS, čas i napájení dostávají ze sběrnice.
• Odběr ze sběrnice je nejvýše 12 mA. U více hodin na jedné linii s tím počítejte při volbě napájecího zdroje KNX.
• Krytí IP 20 znamená, že hodiny nepatří do vlhkých prostor ani ven. Třída ochrany je III podle EN 60730-1.
• Záloha chodu 10 dní platí pro nabitý akumulátor, ten se po montáži nabíjí zhruba čtyři dny.
• Po návratu napětí na sběrnici se hodiny vždy znovu nastaví přes nulovou polohu ručiček, a to i tehdy, když čas seděl.
• Polarita sběrnicové svorky musí být dodržena.
• Montáž svěřte elektrikáři, který při pokládce sběrnicového vedení a uvádění do provozu dodrží požadavky normy EN 50428.
• Jakýkoli zásah do přístroje nebo jeho úprava ruší nárok na záruku.

Časté dotazy

Proč se ručičky po zapnutí otočí na dvanáctku?
Je to nulování ručiček. Hodiny si tím ověří přesnou polohu ručiček a teprve potom nastaví skutečný čas.

Kde vezmu aplikační program pro ETS?
Je součástí produktové databáze Theben, kterou stáhnete na theben.de. V ETS hodiny najdete jako zobrazení času s programem OSIRIA KNX.

Mohou všechny hodiny v budově poslouchat jeden zdroj času?
Ano. Zdroj posílá čas na jednu skupinovou adresu, kterou sdílejí všechny vedlejší hodiny.

Co znamená poplachové hlášení?
Hodiny opakovaně nedostaly odpověď na dotaz na čas. Hodnota 1 znamená poplach, 0 znamená bez poplachu.

Jak hodiny uvést do pořádku, když ukazují chybně?
Odpojte a znovu zasuňte sběrnicovou svorku. Po dalším telegramu času se hodiny nastaví samy.

Kolik skupinových adres hodiny potřebují?
Aplikační program počítá nejvýše s 5 skupinovými adresami, pro základní soustavu stačí společná adresa pro čas, pro dotaz a pro nucenou synchronizaci.
