THEBEN 5009230 OSIRIA 240 AR KNX Vedlejší hodiny jednostranné, ciferník 40 cm, arabské číslice

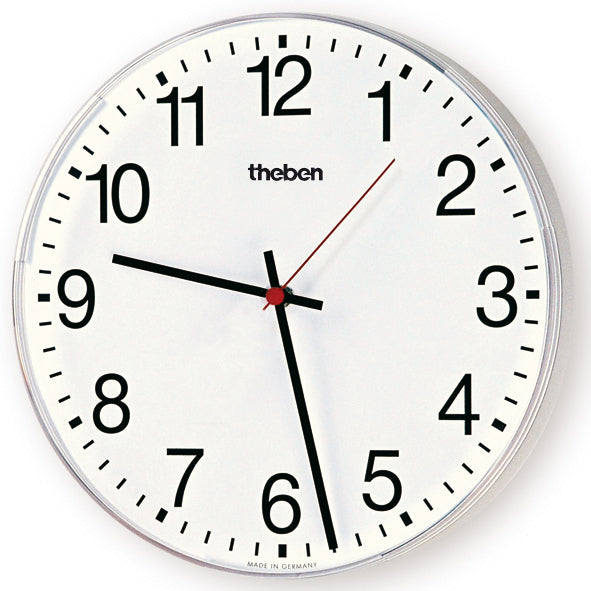

Ve výrobní hale, v prodejně nebo ve škole mají hodiny ukazovat stejný čas jako všechny ostatní hodiny v budově. OSIRIA 240 AR KNX jsou vedlejší hodiny s kulatým jednostranným ciferníkem o průměru 40 cm, které přebírají čas ze sběrnice KNX. Bílý kovový ciferník nese černé arabské číslice, pouzdro je z nárazuvzdorného plastu s matovaným okrajem a čelo chrání ploché plexisklo.

Je to pro mě?

Ano, pokud:

• potřebujete velký kulatý ciferník s arabskými číslicemi
• vaše budova má instalaci KNX se zdrojem času
• hodiny budou na stěně v suchém interiéru
• vyhovuje vám nárazuvzdorné plastové pouzdro
• chcete, aby hodiny při výpadku sběrnice nezastavily a pak se samy srovnaly
• potřebujete hlášení na sběrnici, když hodiny nedostávají čas

Ne, zvolte jiný model, pokud:

• chcete stejnou velikost s kovovým pouzdrem ve stříbrném metalickém laku a vypouklým plexisklem, pak zvolte OSIRIA 241 AR KNX
• preferujete stejně velký ciferník s jemnými čárkovými značkami, pak zvolte OSIRIA 240 SR KNX
• hodiny mají viset na držáku a být čitelné z obou stran, pak zvolte OSIRIA 242 AR KNX
• hrozí zásah míčem, například v tělocvičně, pak zvolte OSIRIA 251 BQ KNX
• stačí menší ciferník o průměru 30 cm, pak zvolte OSIRIA 230 AR KNX

Hlavní vlastnosti

• kulatý jednostranný ciferník o průměru 40 cm s černými arabskými číslicemi
• černé ručičky hodin a minut, červená vteřinová ručička
• nárazuvzdorné plastové pouzdro, matovaný okraj, ploché plexisklo
• synchronizace telegramem času ze sběrnice KNX
• vlastní strojek s akumulátorem, záloha chodu 10 dní
• dotaz na čas, poplachové hlášení a nucená synchronizace
• napájení ze sběrnice, krytí IP 20

Co produkt umí

Strojek hodin běží sám a sběrnice mu čas jen připomíná. Když přijde první telegram času, hodiny vynulují ručičky do polohy 12 hodin a nastaví se. Při pozdějších telegramech porovnají přijatý čas s vlastním. Rozdíl nad 5 sekund vede k novému nulování a nastavení, rozdíl o 1 až 5 sekund opraví hodiny tiše mezi 39. a 41. minutou.

Při výpadku napětí na sběrnici převezme napájení strojku akumulátor bez kadmia. Hodiny jdou dál, jen bez synchronizace, a s prvním telegramem po návratu napětí se nastaví znovu. Akumulátor se nabíjí ze sběrnice zhruba 4 dny.

Hodiny se samy ptají na čas v intervalu, který zvolíte od jedné hodiny do 48 hodin. Pokud zdroj času opakovaně neodpoví, odešlou po 2, 3, 5, 7 nebo 10 neúspěšných pokusech poplachové hlášení. Objektem nucené synchronizace s hodnotou 1 se hodiny zastaví, ručičky přejedou na 12 a hodiny se nastaví podle vnitřního času. Tak se dá najednou mechanicky srovnat celá soustava hodin.

Instalace a použití

Hodiny se montují na stěnu v uzavřených suchých místnostech. Sběrnici KNX připojíte do sběrnicové svorky řídicí jednotky, červený vodič na plus a černý na minus, po stejném kabelu jde napájení i komunikace. Po stisku programovacího tlačítka svítí programovací LED a přístroj přijme fyzickou adresu z ETS.

V ETS se používá aplikační program OSIRIA KNX s 5 komunikačními objekty. Všechny hodiny v soustavě obvykle sdílejí jednu skupinovou adresu pro čas a jednu pro dotaz na čas. Objekt nucené synchronizace propojte vždy, nejlépe s tlačítkem KNX, aby šlo při poruše srovnat všechny hodiny jedním stiskem.

Kde najde využití

• výrobní haly a skladové provozy s instalací KNX
• velké prodejní plochy
• školy a jejich společné prostory
• veřejné budovy s jednotným časem na všech hodinách

Důležité před nákupem

• Hodiny potřebují zdroj času na sběrnici KNX. Bez přijatého telegramu času se nenastaví. Kde zdroj času zatím není, doplňte například roční spínací hodiny TR 648 top3 RC KNX, které čas a datum na sběrnici vysílají.
• Uvedení do provozu probíhá v ETS, počítejte s fyzickou adresou a skupinovými adresami.
• Hodiny jsou do suchého interiéru s krytím IP 20, třídou ochrany III podle EN 60730-1 a okolní teplotou -5 až +45 °C.
• Odběr ze sběrnice je nejvýše 12 mA, u více hodin ho zahrňte do dimenzování napájecího zdroje KNX.
• Plná záloha chodu je k dispozici až po nabití akumulátoru, přibližně čtyři dny po připojení.
• Po návratu napětí na sběrnici se ručičky vždy vynulují a hodiny se nastaví znovu, i když čas seděl.
• Polaritu sběrnicové svorky je nutné dodržet.
• Montáž smí provést jen elektrikář. Pro pokládku sběrnicového vedení a uvedení do provozu platí požadavky normy EN 50428.
• Zásah do přístroje nebo jeho úprava ruší nárok na záruku.

Časté dotazy

Proč se ručičky nejdřív otočí na dvanáctku?
Je to nulování ručiček. Hodiny si jím zajistí přesnou polohu ručiček pro běžný provoz a teprve potom najedou na skutečný čas.

Odkud stáhnu databázi pro ETS?
Databáze ETS s programem OSIRIA KNX je na theben.de/downloads.

Jak často se hodiny ptají na čas?
Každou hodinu, po 2, 3, 6, 12 nebo 24 hodinách, případně jednou za 48 hodin.

Co znamená hodnota poplachového objektu?
Hodnota 1 znamená, že hodiny opakovaně nedostaly čas, hodnota 0 znamená bez poplachu.

Jak hodiny vrátit do pořádku po chybném nastavení?
Vytáhněte a znovu zasuňte sběrnicovou svorku. S dalším telegramem času se hodiny nastaví samy.

Kolik skupinových adres hodiny potřebují?
Nejvýše 5, typicky ale stačí dvě společné adresy pro celou soustavu, jedna pro čas a jedna pro dotaz, a k nim adresa nucené synchronizace.

OSIRIA 240 AR KNX nebo OSIRIA 241 AR KNX?

OSIRIA 240 AR KNX zvolte, pokud vám stačí plastové pouzdro a ploché sklo. OSIRIA 241 AR KNX zvolte, pokud chcete kovové pouzdro ve stříbrném metalickém laku s vypouklým plexisklem.
