THEBEN 5009240 OSIRIA 241 AR KNX Vedlejší hodiny jednostranné, stříbrné kovové pouzdro, ciferník 40 cm, arabské číslice

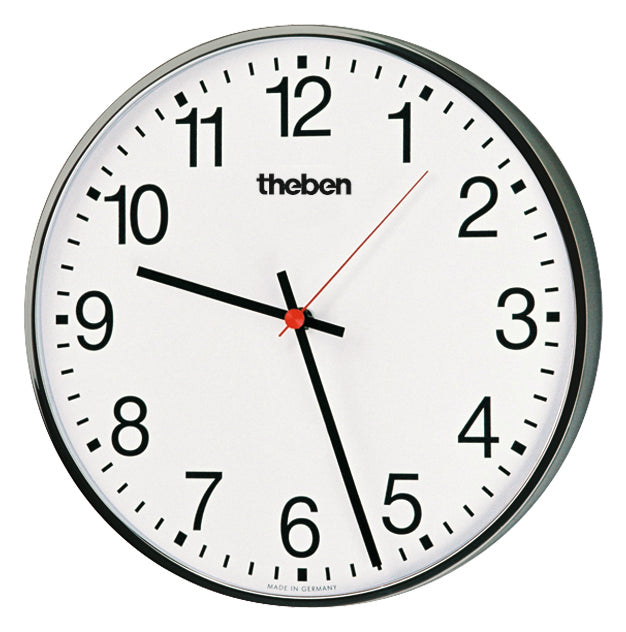

Chcete do haly veřejné budovy, prodejny nebo školy velké nástěnné hodiny v kovovém provedení, které budou jít přesně podle zdroje času v instalaci KNX? OSIRIA 241 AR KNX mají kovové pouzdro lakované stříbrnou metalízou, vypouklé nárazuvzdorné plexisklo a bílý kovový ciferník o průměru 40 cm s černými arabskými číslicemi. Čas přebírají telegramem ze sběrnice KNX a při jejím výpadku jdou dál z vestavěného akumulátoru.

Je to pro mě?

Ano, pokud:

• hledáte vedlejší hodiny KNX s kovovým pouzdrem místo plastového
• chcete velký kulatý ciferník s arabskými číslicemi
• líbí se vám vypouklé plexisklo nad ciferníkem
• hodiny pověsíte na stěnu v suchém interiéru
• na sběrnici KNX je zdroj času, nebo ho doplníte
• chcete, aby hodiny hlásily, když čas nepřichází

Ne, zvolte jiný model, pokud:

• stačí vám plastové pouzdro s plochým plexisklem při stejné velikosti ciferníku, pak zvolte OSIRIA 240 AR KNX
• chcete stejné kovové pouzdro, ale ciferník s pruhovými značkami, pak zvolte OSIRIA 241 BR KNX
• hodiny mají být čitelné z obou stran a viset na držáku, pak zvolte OSIRIA 242 AR KNX
• montujete do tělocvičny s rizikem zásahu míčem, pak zvolte OSIRIA 251 BQ KNX
• potřebujete hodiny zapuštěné do stěny operačního sálu, pak zvolte OSIRIA 232 BQ KNX

Hlavní vlastnosti

• kovové pouzdro lakované stříbrnou metalízou
• vypouklé nárazuvzdorné plexisklo
• bílý kovový ciferník o průměru 40 cm s černými arabskými číslicemi
• černé ručičky hodin a minut, červená vteřinová ručička
• synchronizace telegramem času ze sběrnice KNX
• vestavěný akumulátor, záloha chodu 10 dní
• napájení ze sběrnice, odběr nejvýše 12 mA

Co produkt umí

Hodiny mají vlastní strojek s integrovanými hodinami. Telegram času ze sběrnice slouží k tomu, aby se strojek pravidelně srovnal se zdrojem času. Při prvním telegramu hodiny přesunou ručičky do nulové polohy na 12 hodin a pak najedou na přijatý čas. Pokud se později přijatý čas liší o více než 5 sekund, postup se zopakuje. Odchylku o 1 až 5 sekund hodiny opraví mezi 39. a 41. minutou dané hodiny.

Akumulátor bez kadmia se nabíjí ze sběrnice, přibližně 4 dny do plného nabití, a při výpadku napětí na sběrnici napájí strojek. Hodiny tak nezastaví, jen se do návratu napětí nesynchronizují. Po návratu napětí se s prvním telegramem času nastaví znovu, a to i v případě, že ukazovaly správně.

Na sběrnici se hodiny o čas samy hlásí. Dotaz posílají v intervalu od jedné hodiny do 48 hodin a když opakovaně nedostanou odpověď, po nastaveném počtu 2 až 10 neúspěšných dotazů vyšlou poplachové hlášení. Objekt nucené synchronizace s hodnotou 1 hodiny zastaví, ručičky po krátké pauze přejedou na 12, nejdřív hodinová a potom minutová, a hodiny se nastaví podle vnitřního času.

Instalace a použití

Hodiny se montují na stěnu do uzavřených suchých místností. Sběrnicový kabel zasunete do sběrnicové svorky řídicí jednotky, červený vodič na plus a černý na minus. Po stisku programovacího tlačítka se rozsvítí programovací LED a hodiny čekají na fyzickou adresu z ETS.

Aplikační program OSIRIA KNX má 5 komunikačních objektů: příjem času, příjem data, nucenou synchronizaci, odeslání dotazu na čas a poplach. V parametrech nastavíte typ hodin, interval dotazu a počet pokusů do poplachu. Pro celou soustavu se osvědčuje jedna společná skupinová adresa pro čas a jedna pro dotaz. Objekt nucené synchronizace propojte se skupinovou adresou vždy, aby šly všechny hodiny při poruše srovnat najednou.

Kde najde využití

• prodejní prostory s instalací KNX
• veřejné budovy a jejich haly
• školy se soustavou hodin na KNX
• výrobní provozy s jednotným časem

Důležité před nákupem

• Kovové pouzdro neznamená venkovní použití. Hodiny mají krytí IP 20, třídu ochrany III podle EN 60730-1 a patří jen do uzavřených suchých místností.
• Okolní teplota musí být v rozsahu -5 až +45 °C.
• Hodiny potřebují zdroj času na sběrnici KNX, bez přijatého telegramu času se nenastaví. Pokud ho zatím nemáte, doplňte například roční spínací hodiny TR 648 top3 RC KNX, které čas a datum na sběrnici vysílají.
• Uvedení do provozu se dělá v ETS.
• Odběr ze sběrnice započítejte do zatížení napájecího zdroje KNX, hlavně u více hodin na jedné linii.
• Plná záloha chodu je k dispozici až po nabití akumulátoru, zhruba čtyři dny po připojení.
• Po každém návratu napětí na sběrnici se ručičky vynulují a hodiny se znovu nastaví.
• Montáž smí provést jen elektrikář, polaritu sběrnicové svorky dodržte. Pro pokládku sběrnicového vedení a uvedení do provozu platí požadavky normy EN 50428.
• Zásah do přístroje nebo jeho úprava ruší nárok na záruku.

Časté dotazy

Jak často se hodiny ptají na čas?
Každou hodinu, po 2, 3, 6, 12 nebo 24 hodinách, nebo jednou za 48 hodin, podle nastavení v ETS.

Jak se hodiny jmenují v databázi ETS?
Aplikační program má název OSIRIA KNX, databázi ETS stáhnete na theben.de/downloads.

Proč se ručičky nejdřív otočí na dvanáctku?
Je to nulování ručiček. Hodiny si jím zajistí přesnou polohu ručiček pro běžný provoz a teprve potom najedou na skutečný čas.

Jak hodiny upozorní, že nedostávají čas?
Po nastaveném počtu neúspěšných dotazů pošlou na sběrnici poplach s hodnotou 1, hodnota 0 znamená bez poplachu.

Co dělat, když hodiny ukazují chybně?
Vytáhněte a znovu zasuňte sběrnicovou svorku. S dalším telegramem času se ručičky vynulují a hodiny se nastaví jako při prvním uvedení do provozu.

Kolik skupinových adres hodiny zaberou?
Nejvýše 5, v běžné soustavě sdílejí všechny hodiny adresu pro čas, pro dotaz a pro nucenou synchronizaci.
