THEBEN 5009241 OSIRIA 241 BR KNX Vedlejší hodiny jednostranné, stříbrné kovové pouzdro, ciferník 40 cm, čárkové značky

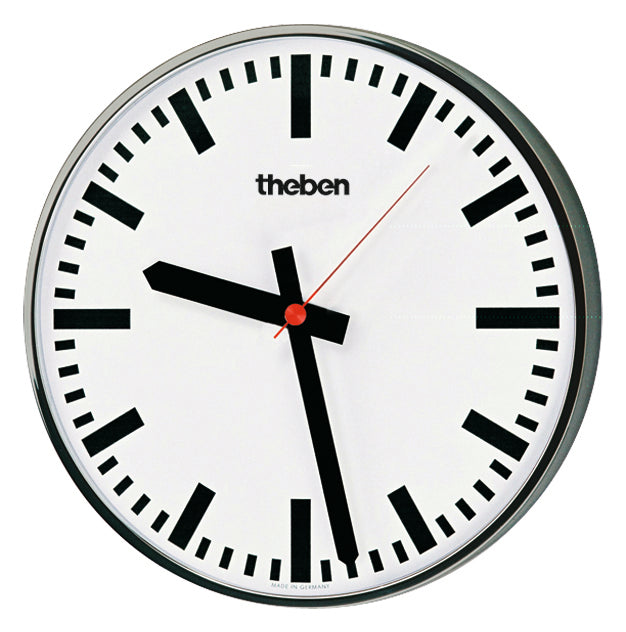

OSIRIA 241 BR KNX jsou velké nástěnné vedlejší hodiny v kovovém pouzdře se stříbrným metalickým lakem. Bílý kovový ciferník o průměru 40 cm nemá číslice, čas na něm čtete podle výrazných černých pruhových značek, a kryje ho vypouklé nárazuvzdorné plexisklo. Hodiny přebírají čas ze sběrnice KNX, takže v celé budově ukazují stejný čas a po výpadku se samy srovnají.

Je to pro mě?

Ano, pokud:

• chcete kovové pouzdro a ciferník bez číslic s pruhovými značkami
• potřebujete velký kulatý ciferník
• stavíte soustavu vedlejších hodin na sběrnici KNX
• hodiny budou na stěně v suchém interiéru
• vadí vám, když hodiny po výpadku stojí, a chcete zálohu chodu z akumulátoru
• chcete hlášení na sběrnici, když hodiny nedostávají čas

Ne, zvolte jiný model, pokud:

• chcete stejné kovové pouzdro s arabskými číslicemi, pak zvolte OSIRIA 241 AR KNX
• stačí vám plastové pouzdro a jemné čárkové značky na stejně velkém ciferníku, pak zvolte OSIRIA 240 SR KNX
• hodiny mají být čitelné z obou stran na držáku ze stěny nebo stropu, pak zvolte OSIRIA 242 SR KNX
• potřebujete čtvercové hodiny s pruhovými značkami zapuštěné do stěny s krytím IP 54, pak zvolte OSIRIA 232 BQ KNX
• potřebujete hodiny do tělocvičny s omezenou odolností proti míči, pak zvolte OSIRIA 251 BQ KNX

Hlavní vlastnosti

• kovové pouzdro se stříbrným metalickým lakem a vypouklé nárazuvzdorné plexisklo
• bílý kovový ciferník o průměru 40 cm s černými pruhovými značkami
• černé ručičky hodin a minut, červená vteřinová ručička
• čas ze sběrnice KNX, dotaz na čas a poplachové hlášení
• akumulátor nabíjený ze sběrnice, záloha chodu 10 dní
• krytí IP 20, okolní teplota -5 až +45 °C

Co produkt umí

Hodiny mají vlastní strojek, který jde i bez sběrnice. Při výpadku napětí ho napájí akumulátor bez kadmia nabíjený ze sběrnice, hodiny se v té době jen nesynchronizují.

Telegram času ze sběrnice strojek pravidelně srovnává. Po prvním telegramu nebo při rozdílu nad 5 sekund se ručičky vynulují do polohy 12 hodin a hodiny se nastaví. Rozdíl o 1 až 5 sekund se opraví mezi 39. a 41. minutou, ručičky tak během dne zbytečně neposkakují. Po návratu napětí na sběrnici se hodiny s prvním telegramem nastaví vždy znovu.

Ovládání a komunikace

Aplikační program OSIRIA KNX nabízí 5 komunikačních objektů. Aplikace má i objekt pro příjem data. Hodiny přijímají telegram času, samy posílají dotaz na čas v intervalu od jedné hodiny do 48 hodin a po 2 až 10 neúspěšných dotazech podle nastavení vyšlou poplach s hodnotou 1. Pátý objekt slouží k nucené synchronizaci. Po hodnotě 1 se hodiny zastaví, po krátké pauze přejede na 12 nejdřív hodinová a potom minutová ručička a hodiny se nastaví podle vnitřního času. Když je objekt propojený se všemi hodinami, srovnáte jedním povelem celou soustavu.

Instalace a použití

Hodiny se montují na stěnu v uzavřených suchých prostorách. Sběrnicový kabel KNX se zasouvá do sběrnicové svorky řídicí jednotky s polaritou červená plus, černá minus, napájení i komunikace jdou po něm. Programovacím tlačítkem rozsvítíte programovací LED a z ETS nahrajete fyzickou adresu, skupinové adresy a parametry. V soustavě více hodin se obvykle používá společná skupinová adresa pro čas a společná adresa pro dotaz. Objekt nucené synchronizace propojte se skupinovou adresou vždy.

Kde najde využití

• haly veřejných budov
• prodejny s instalací KNX
• školní budovy s jednotným časem
• výrobní provozy

Důležité před nákupem

• Ciferník nemá číslice, jen pruhové značky. Pro místa, kde čas čtou děti nebo návštěvníci, zvažte variantu s arabskými číslicemi.
• Ani kovové pouzdro hodiny nepředurčuje ven, patří jen do uzavřených suchých místností s krytím IP 20. Třída ochrany je III podle EN 60730-1.
• Bez zdroje času na sběrnici se hodiny nenastaví. Pokud ho nemáte, doplňte například roční spínací hodiny TR 648 top3 RC KNX, které čas a datum na sběrnici vysílají.
• Uvedení do provozu se dělá v ETS.
• Odběr ze sběrnice je nejvýše 12 mA, zahrňte ho do zatížení napájecího zdroje KNX.
• Akumulátor se po připojení nabíjí zhruba čtyři dny, plná záloha chodu není k dispozici hned.
• Po každém návratu napětí na sběrnici se ručičky vynulují a hodiny se znovu nastaví, i když čas seděl.
• Montáž svěřte elektrikáři a dodržte polaritu svorky. Při pokládce sběrnicového vedení a uvádění do provozu platí požadavky normy EN 50428.
• Zásah do přístroje nebo jeho úprava ruší nárok na záruku.

Časté dotazy

Jaký je rozdíl mezi pruhovými a čárkovými značkami?
Tento model má výrazné pruhové značky. Modely s označením SR mají jemné čárkové značky, a to plastové OSIRIA 230 SR KNX a OSIRIA 240 SR KNX i OSIRIA 242 SR KNX v bíle lakovaném kovovém pouzdře.

Kde najdu aplikační program pro ETS?
V produktové databázi Theben, kterou stáhnete na theben.de. Hodiny jsou v ní zařazené jako zobrazení času s programem OSIRIA KNX.

Kolik hodin může poslouchat jeden zdroj času?
Všechny vedlejší hodiny přijímají čas na jedné společné skupinové adrese.

Proč se ručičky po zapnutí otočí na dvanáctku?
Je to nulování, kterým hodiny ověří polohu ručiček, než nastaví skutečný čas.

Jak hodiny opravit, když ukazují špatně?
Vytáhněte a znovu zasuňte sběrnicovou svorku. S dalším telegramem času se nastaví samy.

Potřebují hodiny síťový přívod?
Ne, napájí je sběrnice KNX.
