THEBEN 5009250 OSIRIA 242 AR KNX Vedlejší hodiny oboustranné, ciferník 40 cm, arabské číslice, s ramenem

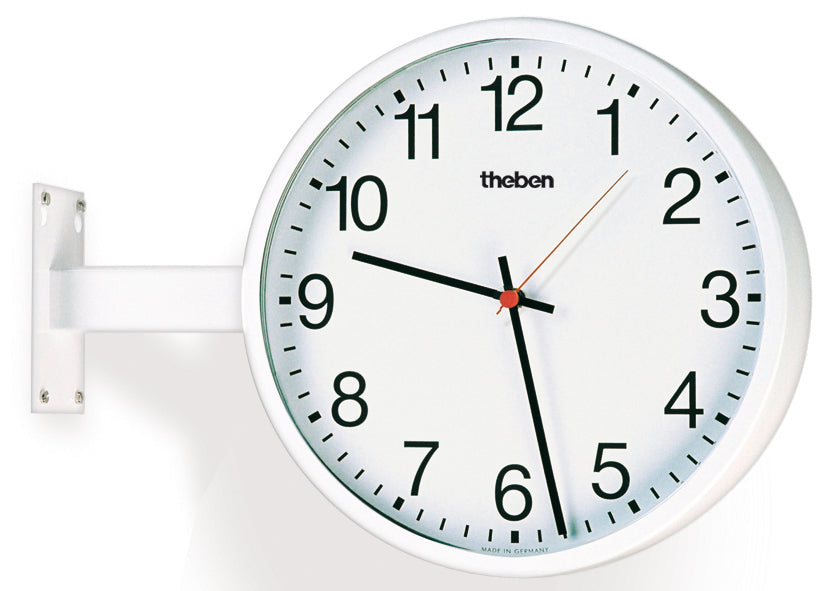

Kde lidé procházejí z obou směrů, nestačí hodiny přitisknuté ke zdi. OSIRIA 242 AR KNX jsou oboustranné vedlejší hodiny KNX, které se na držáku 150 mm upevní na stěnu nebo na strop a ukazují čas na dvou cifernících o průměru 40 cm s černými arabskými číslicemi. Pouzdro je kovové, lakované bíle, a ciferníky chrání nárazuvzdorné plexisklo. Obě strany přebírají čas ze sběrnice KNX, takže ukazují totéž co ostatní hodiny v budově.

Je to pro mě?

Ano, pokud:

• potřebujete čas čitelný z obou stran hodin
• chcete hodiny zavěsit na držák ze stěny nebo ze stropu
• vyhovují vám arabské číslice na velkém kulatém ciferníku
• máte sběrnici KNX se zdrojem času
• hodiny budou v uzavřeném suchém interiéru
• chcete, aby hodiny při výpadku sběrnice šly dál a pak se samy srovnaly

Ne, zvolte jiný model, pokud:

• chcete oboustranné hodiny s jemnými čárkovými značkami místo číslic, pak zvolte OSIRIA 242 SR KNX
• stačí jednostranné hodiny na stěnu se stejnou velikostí ciferníku, pak zvolte OSIRIA 240 AR KNX
• chcete jednostranné hodiny v kovovém pouzdře se stříbrným metalickým lakem, pak zvolte OSIRIA 241 AR KNX
• hodiny budou v tělocvičně, kde hrozí zásah míčem, pak zvolte OSIRIA 251 BQ KNX

Hlavní vlastnosti

• oboustranné kulaté hodiny se dvěma bílými ciferníky o průměru 40 cm
• černé arabské číslice, černé ručičky hodin a minut, červená vteřinová ručička
• držák na stěnu nebo strop, 150 mm
• kovové pouzdro lakované bíle, nárazuvzdorné plexisklo
• dvě řídicí jednotky, každá jako samostatný účastník sběrnice KNX
• synchronizace času ze sběrnice, záloha chodu z akumulátoru 10 dní
• krytí IP 20, okolní teplota -5 až +45 °C

Co produkt umí

Hodiny mají dvě řídicí jednotky a obě se srovnávají podle telegramu času ze sběrnice KNX. Po prvním telegramu času se ručičky vynulují do polohy 12 hodin a pak najedou na přijatý čas. Stejně se hodiny zachovají při rozdílu nad 5 sekund. Rozdíl o 1 až 5 sekund opraví mezi 39. a 41. minutou hodiny, aby ručičky během dne neposkakovaly.

Při výpadku napětí na sběrnici napájí strojek akumulátor bez kadmia nabíjený ze sběrnice. Hodiny jdou dál, jen se nesynchronizují, a po návratu napětí se s prvním telegramem času nastaví znovu, i když čas seděl. Akumulátor se plně nabije přibližně za 4 dny.

Hodiny se samy ptají na čas v intervalu od jedné hodiny do 48 hodin. Když zdroj času opakovaně neodpoví, odešlou po 2 až 10 neúspěšných dotazech podle nastavení poplachové hlášení. Objektem nucené synchronizace s hodnotou 1 se hodiny zastaví, ručičky přejedou postupně na 12 a hodiny se nastaví podle vnitřního času. Tak se dá najednou srovnat celá soustava vedlejších hodin.

Instalace a použití

Hodiny se montují držákem na stěnu nebo na strop, vždy v uzavřené suché místnosti. Protože obsahují dvě řídicí jednotky, musí být na sběrnici KNX přihlášeny obě. Povolte šrouby na horní a spodní straně hodin, připojte obě jednotky na sběrnici, u každé dodržte polaritu červená plus a černá minus, a každé přidělte vlastní fyzickou adresu. K tomu slouží programovací tlačítko s programovací LED.

V ETS se oběma jednotkám nahraje aplikační program OSIRIA KNX s 5 komunikačními objekty: příjem času, příjem data, nucená synchronizace, dotaz na čas a poplach. Obě jednotky propojte se stejnými skupinovými adresami pro čas, dotaz a nucenou synchronizaci jako ostatní hodiny v soustavě, aby obě strany ukazovaly stejně.

Kde najde využití

• haly a prostory, kde se hodiny čtou z obou stran
• prodejní prostory s hodinami zavěšenými od stropu
• školy a veřejné budovy se soustavou hodin na KNX
• výrobní provozy

Důležité před nákupem

• Oboustranné hodiny zabírají na sběrnici dva účastníky. Počítejte se dvěma fyzickými adresami a s oběma jednotkami při plánování linie a napájecího zdroje KNX.
• Při uvádění do provozu je nutné povolit šrouby na horní a spodní straně hodin a připojit na sběrnici obě jednotky.
• Bez zdroje času na sběrnici se hodiny nenastaví. Pokud ho nemáte, doplňte například roční spínací hodiny TR 648 top3 RC KNX, které čas a datum na sběrnici vysílají.
• Uvedení do provozu se dělá v ETS.
• Krytí IP 20 a třída ochrany III podle EN 60730-1, hodiny patří jen do uzavřených suchých prostor.
• Plná záloha chodu je k dispozici až po nabití akumulátoru, zhruba čtyři dny po připojení.
• Po návratu napětí na sběrnici se ručičky vždy vynulují a hodiny se nastaví znovu.
• Montáž na stěnu nebo strop a připojení smí provést jen elektrikář. Při pokládce sběrnicového vedení a uvádění do provozu platí požadavky normy EN 50428.
• Zásah do přístroje nebo jeho úprava ruší nárok na záruku.

Časté dotazy

Ukazují obě strany vždy stejný čas?
Ano, pokud jsou obě řídicí jednotky propojené se stejnou skupinovou adresou pro čas. Každá jednotka se synchronizuje sama.

Kolik skupinových adres hodiny zaberou?
Každá řídicí jednotka pracuje nejvýše s 5 skupinovými adresami, obě ale sdílejí stejné adresy jako zbytek soustavy.

Kde najdu aplikační program pro ETS?
V produktové databázi Theben, kterou stáhnete na theben.de. Program OSIRIA KNX nahrajete do obou řídicích jednotek.

Jak poznám, že hodiny nedostávají čas?
Po nastaveném počtu neúspěšných dotazů pošlou na sběrnici poplach s hodnotou 1, hodnota 0 znamená bez poplachu.

Co dělat, když jedna strana ukazuje jinak?
Pošlete hodnotu 1 na objekt nucené synchronizace, případně u dané jednotky vytáhněte a znovu zasuňte sběrnicovou svorku. S dalším telegramem času se nastaví sama.

Potřebují hodiny síťový přívod?
Ne, napájejí se ze sběrnice KNX.
