THEBEN 5009251 OSIRIA 242 SR KNX Vedlejší hodiny oboustranné, ciferník 40 cm, s ramenem

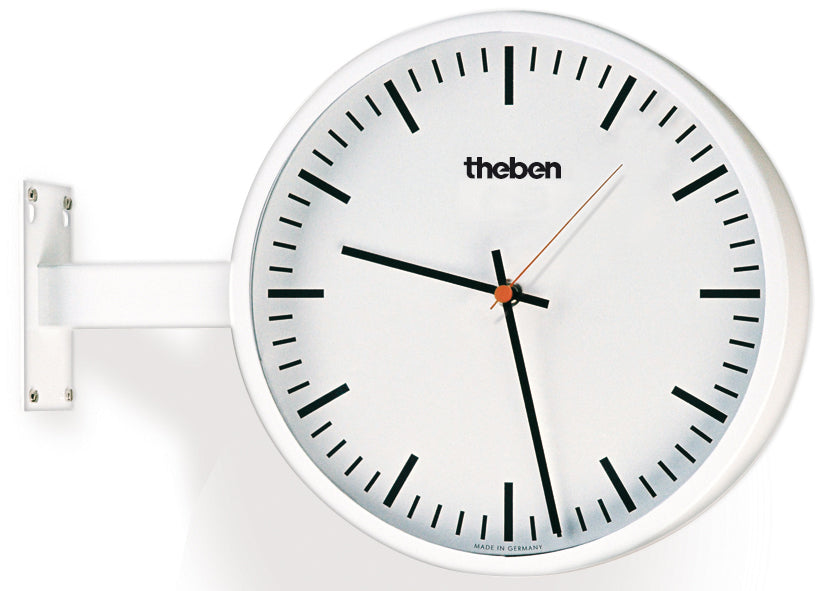

OSIRIA 242 SR KNX jsou oboustranné vedlejší hodiny pro budovy s instalací KNX. Visí na držáku ze stěny nebo ze stropu a čas ukazují na dvou bílých kulatých cifernících o průměru 40 cm, které místo číslic mají černé jemné čárkové značky. Pouzdro je z bíle lakovaného kovu, ciferníky kryje nárazuvzdorné plexisklo. Obě strany se řídí časem ze sběrnice KNX, takže jdou stejně jako ostatní hodiny v soustavě.

Je to pro mě?

Ano, pokud:

• hodiny mají být čitelné z obou stran
• chcete ciferník bez číslic, jen s jemnými čárkovými značkami
• upevníte je na držák na stěnu nebo na strop
• v budově je sběrnice KNX se zdrojem času
• prostor je uzavřený a suchý
• počítáte se dvěma účastníky sběrnice pro jedny hodiny

Ne, zvolte jiný model, pokud:

• chcete oboustranné hodiny s arabskými číslicemi, pak zvolte OSIRIA 242 AR KNX
• stačí jednostranné hodiny na stěnu s jemnými čárkovými značkami, pak zvolte OSIRIA 240 SR KNX
• chcete jednostranné hodiny s pruhovými značkami v kovovém pouzdře se stříbrným metalickým lakem, pak zvolte OSIRIA 241 BR KNX
• potřebujete hodiny pro tělocvičnu s omezenou odolností proti míči, pak zvolte OSIRIA 251 BQ KNX

Hlavní vlastnosti

• dva bílé ciferníky o průměru 40 cm s černými jemnými čárkovými značkami
• černé ručičky hodin a minut, červená vteřinová ručička
• držák na stěnu nebo strop, 150 mm
• bíle lakované kovové pouzdro a nárazuvzdorné plexisklo
• dvě řídicí jednotky, každá s vlastní fyzickou adresou
• čas ze sběrnice KNX, akumulátor se zálohou chodu 10 dní
• krytí IP 20, okolní teplota -5 až +45 °C

Co produkt umí

Hodiny čas nepočítají jen ze sběrnice. Strojek má vlastní hodiny a akumulátor bez kadmia, který se nabíjí ze sběrnice přibližně 4 dny a při výpadku napětí strojek napájí. Hodiny tak jdou dál, jen se v té době nesynchronizují.

Telegramem času se strojek srovnává se zdrojem času. První telegram, stejně jako rozdíl nad 5 sekund, vyvolá nulování ručiček do polohy 12 hodin a nové nastavení. Odchylku o 1 až 5 sekund hodiny opraví mezi 39. a 41. minutou. Po návratu napětí na sběrnici se s prvním telegramem nastaví vždy znovu.

Ovládání a komunikace

Každá ze dvou řídicích jednotek pracuje s aplikačním programem OSIRIA KNX a má 5 komunikačních objektů. Přijímá čas a datum, posílá dotaz na čas v intervalu od jedné hodiny do 48 hodin, po 2 až 10 neúspěšných dotazech vyšle poplach s hodnotou 1 a reaguje na nucenou synchronizaci. Hodnota 1 na objektu nucené synchronizace hodiny zastaví, ručičky po krátké pauze přejedou na 12 a hodiny se nastaví podle vnitřního času. Když tento objekt propojíte u všech hodin v budově, srovnáte celou soustavu jedním povelem.

Instalace a použití

Hodiny se upevní držákem na stěnu nebo na strop v uzavřené suché místnosti. Po povolení šroubů na horní a spodní straně připojíte na sběrnici KNX obě řídicí jednotky, s polaritou červená plus, černá minus. Každá jednotka dostane vlastní fyzickou adresu, kterou nahrajete po stisku programovacího tlačítka, když svítí programovací LED. Obě jednotky pak v ETS propojte se stejnými skupinovými adresami pro čas, dotaz na čas a nucenou synchronizaci.

Kde najde využití

• haly, kde jsou hodiny vidět z obou směrů
• prodejní prostory s hodinami na stropním držáku
• školy a veřejné budovy
• výrobní provozy s jednotným časem

Důležité před nákupem

• Jedny hodiny znamenají dva účastníky sběrnice a dvě fyzické adresy. Zahrňte to do plánu linie i do zatížení napájecího zdroje KNX.
• Ciferníky nemají číslice. Kde čas čtou děti nebo návštěvníci, je vhodnější varianta s arabskými číslicemi.
• Hodiny potřebují zdroj času na sběrnici, bez přijatého telegramu času se nenastaví. Pokud ho nemáte, doplňte například roční spínací hodiny TR 648 top3 RC KNX, které čas a datum na sběrnici vysílají.
• Uvedení do provozu se dělá v ETS a vyžaduje povolit šrouby na horní a spodní straně hodin, aby šly připojit obě jednotky.
• Krytí IP 20 a třída ochrany III podle EN 60730-1, hodiny nepatří ven ani do vlhka.
• Akumulátor se po připojení nabíjí zhruba čtyři dny, plná záloha chodu není k dispozici hned.
• Po každém návratu napětí na sběrnici se ručičky vynulují a hodiny se nastaví znovu, i když čas seděl.
• Montáž na stěnu nebo strop a připojení svěřte elektrikáři. Při pokládce sběrnicového vedení a uvádění do provozu platí požadavky normy EN 50428.
• Zásah do přístroje nebo jeho úprava ruší nárok na záruku.

Časté dotazy

Proč se ručičky po připojení otočí na dvanáctku?
Je to nulování ručiček, kterým hodiny ověří jejich polohu, než nastaví skutečný čas.

Kde najdu aplikační program pro ETS?
V produktové databázi Theben, kterou stáhnete na theben.de. Program OSIRIA KNX nahrajete do obou řídicích jednotek.

Jak často se hodiny ptají na čas?
Každou hodinu, po 2, 3, 6, 12 nebo 24 hodinách, nebo jednou za 48 hodin.

Co znamená poplachové hlášení?
Hodiny opakovaně nedostaly odpověď na dotaz na čas, hodnota 1 znamená poplach a 0 stav bez poplachu. Objekt propojte s přístrojem KNX, který hlášení vyhodnotí.

Jak hodiny opravit, když ukazují chybně?
U dotčené jednotky vytáhněte a znovu zasuňte sběrnicovou svorku. S dalším telegramem času se nastaví sama.

Potřebují hodiny síťový přívod?
Ne, napájí je sběrnice KNX.
