THEBEN 5009252 OSIRIA 251 BQ KNX Vedlejší hodiny do tělocvičen, omezeně odolné proti míči, 40 x 40 cm

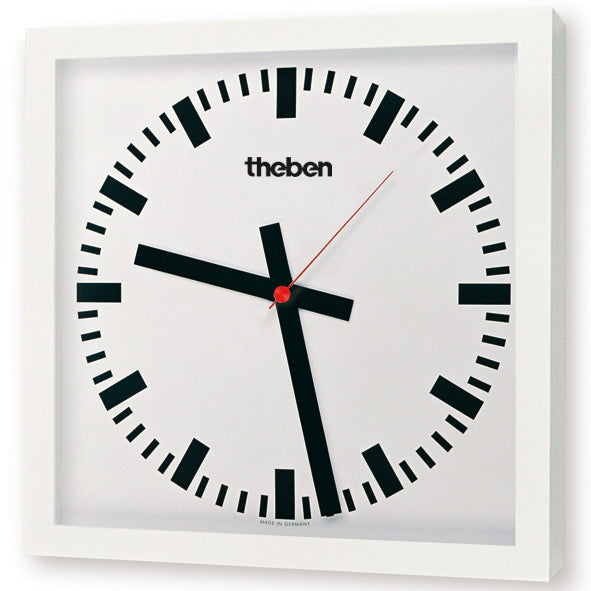

V tělocvičně musí hodiny vydržet míč, nesmí jít snadno sundat a přesto mají ukazovat stejný čas jako zbytek školy. OSIRIA 251 BQ KNX jsou čtvercové jednostranné vedlejší hodiny KNX s omezenou odolností proti nárazu míčem podle DIN 18032-3. Mají bíle lakované kovové pouzdro pro vysoké namáhání, vrstvené bezpečnostní sklo a upevnění ve třech bodech zajištěné proti vypáčení. Bílý kovový ciferník 40 x 40 cm nese černé pruhové značky a čas hodiny přebírají ze sběrnice KNX.

Je to pro mě?

Ano, pokud:

• montujete hodiny do tělocvičny, sportovní haly nebo školy, kde létají míče
• montujete na stěnu v uzavřeném suchém prostoru
• chcete bezpečnostní sklo a upevnění zajištěné proti vypáčení
• vyhovuje vám čtvercový ciferník s pruhovými značkami a vteřinovou ručičkou
• v budově je sběrnice KNX se zdrojem času
• chcete, aby hodiny při výpadku sběrnice šly dál

Ne, zvolte jiný model, pokud:

• hodiny budou v běžné místnosti bez rizika zásahu míčem a chcete arabské číslice, pak zvolte OSIRIA 240 AR KNX
• potřebujete kulatý ciferník s pruhovými značkami v kovovém pouzdře se stříbrným metalickým lakem, pak zvolte OSIRIA 241 BR KNX
• hodiny mají být zapuštěné do stěny s krytím IP 54, například na operačním sále, pak zvolte OSIRIA 232 BQ KNX
• hodiny mají být čitelné z obou stran, pak zvolte OSIRIA 242 SR KNX s držákem na stěnu nebo strop

Hlavní vlastnosti

• omezená odolnost proti nárazu míčem podle DIN 18032-3
• vrstvené bezpečnostní sklo
• tříbodové upevnění zajištěné proti vypáčení
• bíle lakované kovové pouzdro pro vysoké namáhání
• čtvercový bílý kovový ciferník s černými pruhovými značkami
• černé ručičky hodin a minut, červená vteřinová ručička
• čas ze sběrnice KNX, akumulátor se zálohou chodu 10 dní

Co produkt umí

Hodiny mají vlastní strojek a čas srovnávají podle telegramů ze sběrnice KNX. Po prvním telegramu se ručičky vynulují do polohy 12 hodin a pak najedou na správný čas. Stejně postupují při rozdílu nad 5 sekund. Rozdíl o 1 až 5 sekund opraví mezi 39. a 41. minutou hodiny.

Při výpadku napětí na sběrnici napájí strojek akumulátor bez kadmia, nabíjený ze sběrnice. Hodiny jdou dál bez synchronizace a s prvním telegramem po návratu napětí se nastaví znovu, i když čas seděl. Plné nabití akumulátoru trvá přibližně 4 dny.

Hodiny se o čas samy hlásí dotazem v intervalu od jedné hodiny do 48 hodin. Pokud zdroj času opakovaně neodpoví, odešlou po 2 až 10 neúspěšných dotazech podle nastavení poplachové hlášení. Objektem nucené synchronizace s hodnotou 1 se hodiny zastaví, ručičky přejedou postupně na 12 a hodiny se nastaví podle vnitřního času. Takto lze srovnat všechny hodiny ve škole najednou.

Instalace a použití

Hodiny se montují na stěnu, a to ne níž než 2 m, protože odolnost proti míči je jen omezená. Pokyn k montáži je uveden i na zadní straně hodin. Prostor musí být uzavřený a suchý.

Sběrnicový kabel KNX se zasouvá do sběrnicové svorky řídicí jednotky s polaritou červená plus, černá minus. Napájení i komunikace jdou po sběrnicovém kabelu. Programovacím tlačítkem rozsvítíte programovací LED a z ETS nahrajete fyzickou adresu a aplikační program OSIRIA KNX s 5 komunikačními objekty: příjem času, příjem data, nucená synchronizace, dotaz na čas a poplach. Objekt nucené synchronizace propojte vždy se skupinovou adresou.

Kde najde využití

• sportovní haly a tělocvičny
• školní tělocvičny napojené na soustavu hodin v budově
• školy, kde hodiny potřebují vyšší mechanickou odolnost

Důležité před nákupem

• Odolnost proti míči je omezená. Hodiny nemontujte níž než 2 m.
• Ciferník má pruhové značky, ne číslice.
• Hodiny potřebují zdroj času na sběrnici KNX, bez přijatého telegramu času se nenastaví. Pokud ho škola ještě nemá, doplňte například roční spínací hodiny TR 648 top3 RC KNX, které čas a datum na sběrnici vysílají.
• Uvedení do provozu se dělá v ETS.
• Odběr ze sběrnice je nejvýše 12 mA, zahrňte ho do zatížení napájecího zdroje KNX.
• Krytí je IP 20, třída ochrany III podle EN 60730-1 a okolní teplota -5 až +45 °C, hodiny patří jen do uzavřených suchých prostor.
• Akumulátor se po připojení nabíjí zhruba čtyři dny, plná záloha chodu tedy není hned.
• Po každém návratu napětí na sběrnici se ručičky vynulují a hodiny se nastaví znovu.
• Montáž smí provést jen elektrikář. Při pokládce sběrnicového vedení a uvádění do provozu platí požadavky normy EN 50428.
• Zásah do přístroje nebo jeho úprava ruší nárok na záruku.

Časté dotazy

Jak často se hodiny ptají na čas?
Podle nastavení každou hodinu, po 2, 3, 6, 12 nebo 24 hodinách, nebo jednou za 48 hodin.

Kolik skupinových adres hodiny potřebují?
Nejvýše 5. Ve školní soustavě obvykle sdílejí adresu pro čas, pro dotaz a pro nucenou synchronizaci s ostatními hodinami.

Kde najdu aplikační program pro ETS?
V produktové databázi Theben, kterou stáhnete na theben.de. Hodiny jsou v ní zařazené jako zobrazení času s programem OSIRIA KNX.

Jak poznám, že hodiny nedostávají čas?
Po nastaveném počtu neúspěšných dotazů pošlou na sběrnici poplach s hodnotou 1, hodnota 0 znamená bez poplachu. Objekt propojte s přístrojem KNX, který hlášení vyhodnotí.

Co dělat, když hodiny ukazují chybně?
Vytáhněte a znovu zasuňte sběrnicovou svorku. S dalším telegramem času se hodiny nastaví samy.

Potřebují hodiny síťový přívod?
Ne, napájí je sběrnice KNX.
