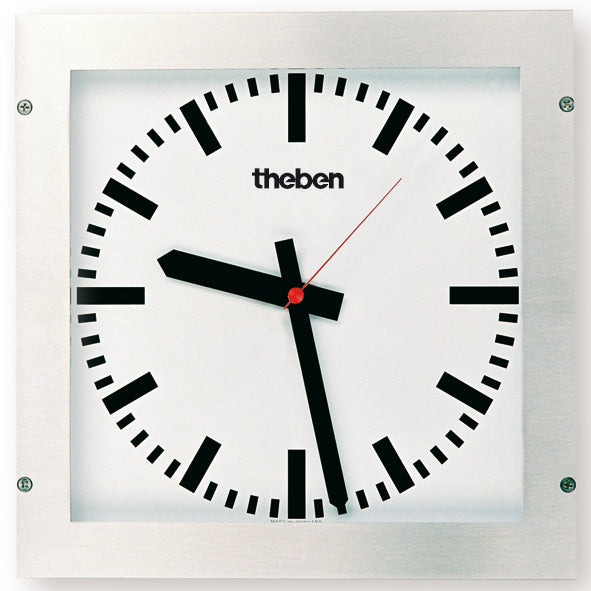

THEBEN 5009223 OSIRIA 232 BQ KNX Vedlejší hodiny vestavné pro operační sály, ciferník 25 x 25 cm

Na operačním sále nebo v jiné místnosti s častou dezinfekcí potřebujete hodiny, ze kterých nic nevyčnívá, dají se otřít a ukazují přesný čas bez ručního seřizování. OSIRIA 232 BQ KNX jsou čtvercové vedlejší hodiny KNX pro vestavbu do stěny. Rám z nerezové oceli V4A lícuje s obkladem nebo s povrchem stěny, odolává kyselinám, čisticím a dezinfekčním prostředkům a po zabudování mají hodiny krytí IP 54. Čas přebírají ze sběrnice KNX od zdroje času v budově.

Je to pro mě?

Ano, pokud:

• vybavujete operační sál nebo podobnou místnost s instalací KNX
• hodiny mají být zapuštěné do stěny a lícovat s obkladem
• povrch se bude pravidelně čistit a dezinfikovat
• potřebujete ochranu proti prachu a vodě po zabudování
• vyhovuje vám čtvercový ciferník 25 x 25 cm s pruhovými značkami a vteřinovou ručičkou
• chcete, aby hodiny při výpadku sběrnice nezastavily

Ne, zvolte jiný model, pokud:

• hodiny stačí pověsit na stěnu v běžné suché místnosti, pak zvolte OSIRIA 220 AR KNX s kulatým ciferníkem 25 cm a arabskými číslicemi
• montujete do tělocvičny, kde hrozí zásah míčem, pak zvolte OSIRIA 251 BQ KNX
• chcete větší kulatý ciferník s pruhovými značkami v kovovém pouzdře, pak zvolte OSIRIA 241 BR KNX
• hodiny mají být vidět z obou stran a viset na držáku, pak zvolte OSIRIA 242 SR KNX

Hlavní vlastnosti

• vestavné vedlejší hodiny KNX, čtvercové, jednostranné
• bílý kovový ciferník 25 x 25 cm s černými pruhovými značkami
• černé ručičky hodin a minut, červená vteřinová ručička
• rám z nerezové oceli V4A lícující s obkladem nebo stěnou
• odolnost proti kyselinám, čisticím a dezinfekčním prostředkům
• krytí IP 54 po zabudování, ploché minerální sklo tloušťky 3 mm
• akumulátor nabíjený ze sběrnice, záloha chodu 10 dní

Co produkt umí

Hodiny mají vlastní strojek a čas srovnávají podle telegramů ze sběrnice KNX. Po prvním telegramu času se ručičky přesunou do nulové polohy na 12 hodin a odtud najedou na správný čas. Stejně postupují, když se přijatý čas od vnitřního liší o více než 5 sekund. Rozdíl jen o 1 až 5 sekund se opraví mezi 39. a 41. minutou hodiny, takže ručičky během operace zbytečně neposkakují.

Při výpadku napětí na sběrnici napájí strojek vestavěný akumulátor bez kadmia. Hodiny jdou dál, jen se nesynchronizují, a po návratu napětí se s prvním telegramem času znovu nastaví. Akumulátor se nabíjí ze sběrnice, plné nabití trvá přibližně 4 dny.

Hodiny se o čas samy hlásí dotazem v intervalu od jedné hodiny do 48 hodin. Zůstane-li opakovaně bez odpovědi, po nastaveném počtu 2 až 10 neúspěšných pokusů pošlou na sběrnici poplachové hlášení, na které může reagovat jiný přístroj KNX. Povelem nucené synchronizace s hodnotou 1 se hodiny zastaví, ručičky přejedou postupně na 12 a hodiny se nastaví podle vnitřního času.

Instalace a použití

Hodiny se montují pod omítku do stěny, rám z nerezové oceli lícuje s obkladem nebo s povrchem stěny. Počítejte s tím, že otvor pro vestavbu se připravuje už při stavbě nebo rekonstrukci a že je třeba zohlednit tloušťku obkladu.

Sběrnicový kabel KNX se zasouvá do sběrnicové svorky řídicí jednotky s polaritou červená na plus, černá na minus. Napájení i komunikace jdou po sběrnicovém kabelu. Programovacím tlačítkem přepnete hodiny do programovacího režimu, kdy svítí programovací LED, a z ETS nahrajete fyzickou adresu. Aplikační program OSIRIA KNX má 5 komunikačních objektů: příjem času, příjem data, nucenou synchronizaci, dotaz na čas a poplach. Objekt nucené synchronizace propojte vždy se skupinovou adresou, aby šly hodiny v celé budově při poruše srovnat jedním povelem.

Kde najde využití

• operační sály, kde je potřeba přesný a všude stejný čas
• místnosti, kde se povrchy pravidelně dezinfikují a stěny mají být hladké
• stěny s obkladem, kde mají hodiny lícovat s povrchem

Důležité před nákupem

• Jde o vestavné hodiny pro montáž pod omítku, potřebují připravený otvor ve stěně.
• Ochrana proti prachu a vodě platí jen po správném zabudování, ne pro samotné hodiny vytažené ze stěny.
• Hodiny nejsou samostatné. Potřebují sběrnici KNX a na ní zdroj času, bez alespoň jednoho telegramu času se nenastaví. Pokud zdroj času v budově ještě není, doplňte například roční spínací hodiny TR 648 top3 RC KNX, které čas a datum na sběrnici vysílají.
• Uvedení do provozu se dělá v ETS.
• Odběr ze sběrnice je nejvýše 12 mA, započítejte ho do zatížení napájecího zdroje KNX.
• Okolní teplota musí být v rozsahu -5 až +45 °C.
• Po každém návratu napětí na sběrnici se ručičky vynulují a hodiny se znovu nastaví, i když čas seděl.
• Plnou zálohu chodu mají hodiny až po nabití akumulátoru, zhruba čtyři dny po připojení.
• Montáž a připojení smí provádět jen elektrikář, při pokládce sběrnicového vedení a uvádění do provozu se řiďte požadavky normy EN 50428.
• Zásah do přístroje nebo jeho úprava ruší nárok na záruku.

Časté dotazy

Jak často se hodiny ptají na čas?
Podle nastavení každou hodinu, po 2, 3, 6, 12 nebo 24 hodinách, nebo jednou za 48 hodin.

Kolik skupinových adres hodiny zaberou?
Aplikační program pracuje nejvýše s 5 skupinovými adresami, pro čas, datum, nucenou synchronizaci, dotaz a poplach.

Kde najdu aplikační program pro ETS?
V produktové databázi Theben, kterou stáhnete na theben.de. Hodiny jsou v ní zařazené jako zobrazení času s programem OSIRIA KNX.

Čím spustím nucenou synchronizaci?
Hodnotou 1 na skupinové adrese nucené synchronizace, nejjednodušeji tlačítkem KNX, které při stisku vyšle zapnutí všem hodinám najednou.

Jak poznám, že hodiny nedostávají čas?
Po nastaveném počtu neúspěšných dotazů pošlou na sběrnici poplach s hodnotou 1, hodnota 0 znamená bez poplachu.

Co dělat, když hodiny ukazují chybně?
Odpojte a znovu zasuňte sběrnicovou svorku. Po dalším telegramu času se hodiny nastaví samy.
