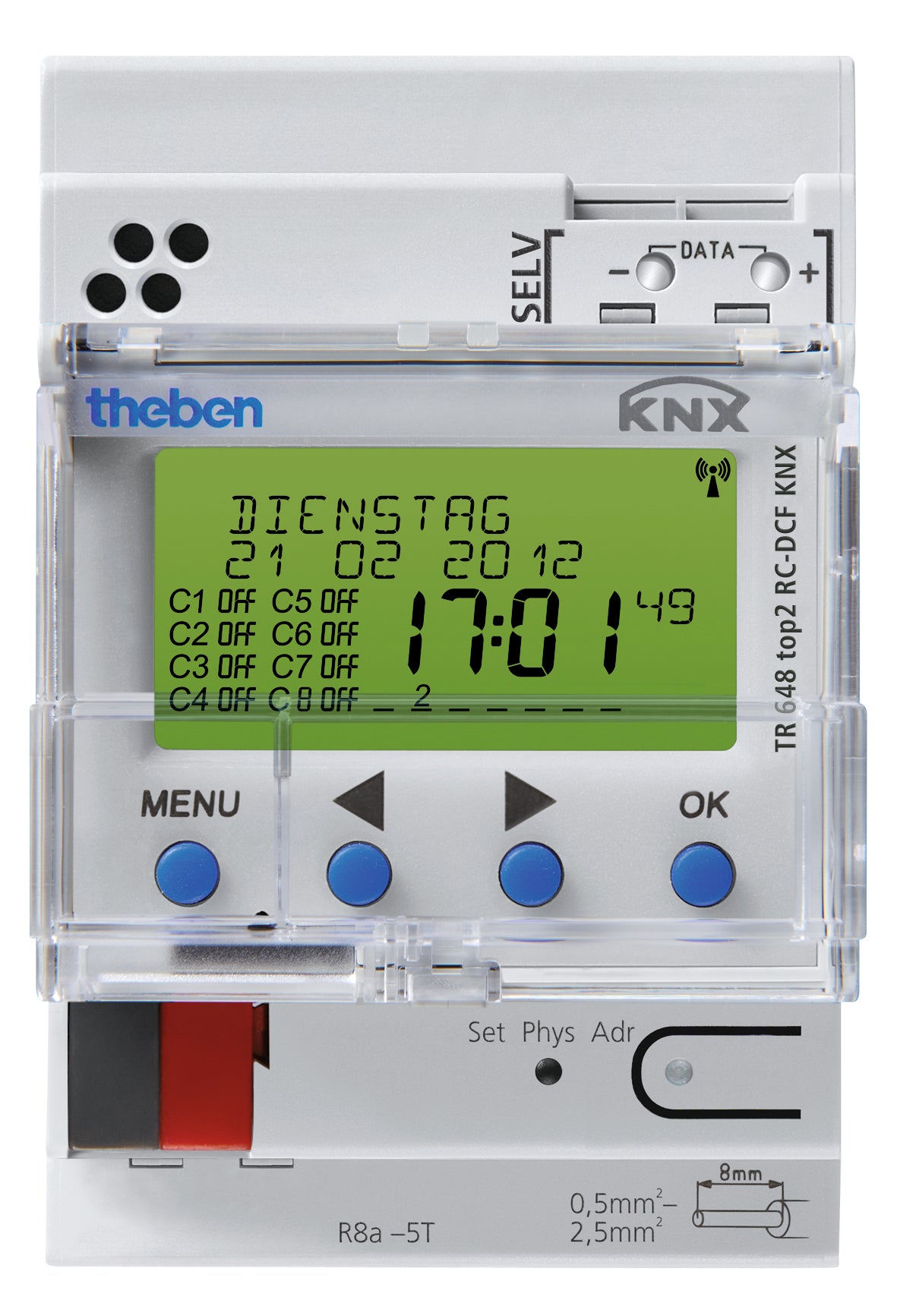

THEBEN 6489210 TR 648 top2 RC-DCF KNX Roční spínací hodiny KNX s astroprogramem a příjmem DCF, 8 kanálů

Hledáte do instalace KNX roční spínací hodiny, které nepotřebují síťové napájení, řídí osvětlení, vytápění nebo větrání podle kalendáře i podle slunce a čas si samy srovnají podle rádiového signálu DCF77? TR 648 top2 RC-DCF KNX jsou digitální roční spínací hodiny s astroprogramem na DIN lištu, které své povely posílají do sběrnice KNX. Mají 8 kanálů, 800 paměťových míst a textové menu na displeji. K přesné synchronizaci času připojíte externí anténu DCF.

Je to pro mě?

Ano, pokud:

• nechcete k hodinám přivádět síťové napětí a stačí vám připojení na sběrnici KNX
• chcete v KNX spínat podle týdenního a ročního programu s výjimkami pro svátky a prázdniny
• potřebujete astrofunkci, která počítá východ a západ slunce pro celý rok
• čas chcete synchronizovat z antény DCF a posílat ho dalším přístrojům na sběrnici
• programy chcete připravovat v počítači a přenášet je kartou OBELISK top2 nebo po sběrnici KNX
• vedle časových kanálů využijete prahové a logické funkce v jednom přístroji

Ne, zvolte jiný model, pokud:

• chcete synchronizaci z GPS, se kterou si hodiny samy zjistí polohu pro astroprogram, pak zvolte TR 648 top2 RC KNX se síťovým napájením
• chcete programovat z mobilu přes Bluetooth nebo vyžadujete KNX Data Secure, pak zvolte TR 648 top3 RC KNX, které ale s připojenou anténou potřebují síťové napájení 110 až 240 V AC
• chcete spínat podle skutečně naměřeného jasu, ne podle vypočteného času, pak zvolte soumrakový spínač LUNA 134 KNX s externím čidlem světla

Hlavní vlastnosti

• roční spínací hodiny KNX s astroprogramem, 8 časových kanálů
• bez síťového napájení, připojení jen na sběrnici KNX
• synchronizace z externí antény DCF nebo ze sběrnice KNX, funkce zdroje času
• 800 paměťových míst, nejkratší spínací čas 1 s
• 4 prahové a 6 logických kanálů
• záloha chodu 8 let z lithiové baterie
• DIN lišta, šířka 3 moduly, pružinové svorky DuoFix

Co produkt umí

Každý z osmi kanálů nastavíte buď na spínací časy, nebo na astroprogram. Týdenní standardní program P0 obsahuje spínací, impulzní a cyklické časy a platí, dokud ho nepřekryje některý ze zvláštních programů. Zvláštní programy P1 až P14 jsou samostatné týdenní programy, P15 kanál trvale zapne a P16 trvale vypne. Každý zvláštní program se uplatní ve svých obdobích, při překrytí vyhrává vyšší číslo.

Období lze zadávat souběžně a kombinovat pevné datum jednou nebo každý rok, den v týdnu, například každá třetí středa v září, počet dní před nebo po Velikonocích podle západní nebo pravoslavné církve, období kolem čínského Nového roku nebo opakující se série termínů s opakováním nejpozději po 200 dnech. Sady svátků pro jednotlivé země připravíte v počítačovém softwaru OBELISK top2 a do hodin je nahrajete paměťovou kartou.

V astroprogramu hodiny spínají podle vypočteného západu a východu slunce. Na výběr je večer zapnout a ráno vypnout, třeba pro pouliční osvětlení, opačně, třeba pro terárium, nebo astroimpulz. Vypočtené časy posunete až o 2 hodiny, když místo stíní hory nebo okolní budovy, a pevnými časy doplníte například noční přerušení osvětlení. Polohu zadáte zemí a městem nebo souřadnicemi, další města přidáte kartou OBELISK top2.

Cyklický program opakuje pulz a pauzu v celkové délce až 17 h 59 min 59 s, typicky pro ventilátory nebo splachování. Dále jsou k dispozici prázdninový program, dva náhodné programy pro přerušení nebo posun spínání, krátkodobý časovač, ruční a trvalé spínání, počítadlo provozních hodin, PIN, vypínatelné podsvícení a automatické přepínání letního a zimního času.

Ovládání a komunikace

Každý kanál posílá do sběrnice jeden nebo dva výstupní objekty. Typ telegramu volíte mezi spínáním, hodnotou 0 až 255, procenty, provozním režimem vytápění, teplotou a teplotním rozdílem, první objekt kanálu umí navíc prioritu a scénu. Pro zapnutí i vypnutí nastavíte, zda se telegram pošle jednou, cyklicky, nebo vůbec. Kanál lze objektem zablokovat a zvláštní program přepnout jeho číslem, nula vrací standardní program. Počítadlo provozních hodin umí hlásit, že nastal čas servisu.

Čtyři prahové kanály sledují hodnotu ze sběrnice, například CO2 nebo jas, a po překročení prahu s hysterezí a zpožděním odešlou telegram. Šest logických kanálů spojuje až čtyři vstupy funkcí AND nebo OR, případně dva vstupy funkcí XOR. Vstupem mohou být objekty, stav časových kanálů, stav prahů i výsledek jiného logického kanálu.

Hodiny čas a datum buď přijímají od jiného zdroje času na sběrnici, nebo je samy vysílají, včetně času UTC, na dotaz, cyklicky nebo denně o půlnoci. Chybový objekt ohlásí, když anténa DCF nefunguje nebo není připojená. Po návratu napětí sběrnice nebo po změně času či programu lze aktuální stav kanálů odeslat znovu.

Instalace a použití

Hodiny patří na DIN lištu do rozvaděče. Připojují se jen na sběrnici KNX a na datovou sběrnici Data pro anténu. Sběrnicovou svorku zapojte s dodržením polarity, fyzickou adresu nahrajete po stisku programovacího tlačítka a v ETS použijete aplikační program TR 648 top2 RC. Vodiče do svorek DuoFix odizolujte na 8 mm a zasuňte pod úhlem 45°, na jednu pozici se vejdou dva vodiče.

Anténu top2 RC-DCF montujte na vnější stranu budovy směrem k Frankfurtu nad Mohanem a natočte ji tak, aby zelená LED blikala jednou za sekundu. Vedení smí být dlouhé nejvýše 100 m a na datové sběrnici je nutné dodržet SELV.

Kde najde využití

• osvětlení sportovních hal podle času, ulic podle slunce a parkovišť s výjimkou o svátcích
• přepínání provozních režimů vytápění v kancelářích
• přestávkové signály
• větrání a cyklické děje, jako je splachování
• zdroj přesného času pro další přístroje KNX

Důležité před nákupem

• Hodiny spínají prostřednictvím telegramů KNX. Pro samotné spínání zátěže doplňte aktor KNX, například RMG 4 I KNX.
• Anténa je příslušenství, vhodná je anténa top2 RC-DCF 9070410. Anténu GPS tento model nepodporuje.
• Paměťová karta OBELISK top2 9070404 a PC-Set OBELISK top2/3 9070409 se kupují zvlášť.
• Před připojením antény je nutné provést nastavení v ETS.
• Spínací časy lze po sběrnici KNX nahrávat softwarem OBELISK až po prvním nahrání aplikačního programu z ETS. Počítač potřebuje rozhraní KNX a ovladač Falcon.
• Když zvláštní program zapnete tlačítky na hodinách, objekt na sběrnici se neaktualizuje.
• Krytí IP 20, třída ochrany III podle EN 60730-1, provoz jen v uzavřených suchých prostorách. Anténa se montuje venku.
• Okolní teplota pro provoz -5 až +45 °C.
• Ze sběrnice odebírají nejvýše 12 mA, počítejte s tím při návrhu napájení linky.
• Bez antény mohou hodiny čas přebírat od jiného zdroje času na sběrnici. Dotaz na čas posílají podle nastavení každou hodinu až jednou za 12 hodin.
• Montáž a připojení svěřte elektrikáři.

Časté dotazy

Jak přesné jsou hodiny bez signálu DCF?
Odchylka chodu je nejvýše 0,5 s za den při 25 °C. S anténou se řídí signálem DCF77.

Co ukazuje displej při příjmu signálu?
Při příjmu RC a symbol antény, bez příjmu jen symbol antény.

Lze hodiny nastavovat tlačítky i bez připojené sběrnice?
Ano, ovládat je lze i bez sběrnice a sítě, čas drží záložní baterie.

Kdy se po připojení antény ukáže automatický režim?
Po resetu hodiny přejdou do automatické obrazovky po 70 s, jakmile přijmou časový signál.

Jak smažu programy?
Současným stiskem všech čtyř tlačítek vyvoláte reset a vyberete, zda program ponechat, nebo smazat.

Co dělat při zapomenutém PIN?
Obraťte se na servisní linku Theben.
