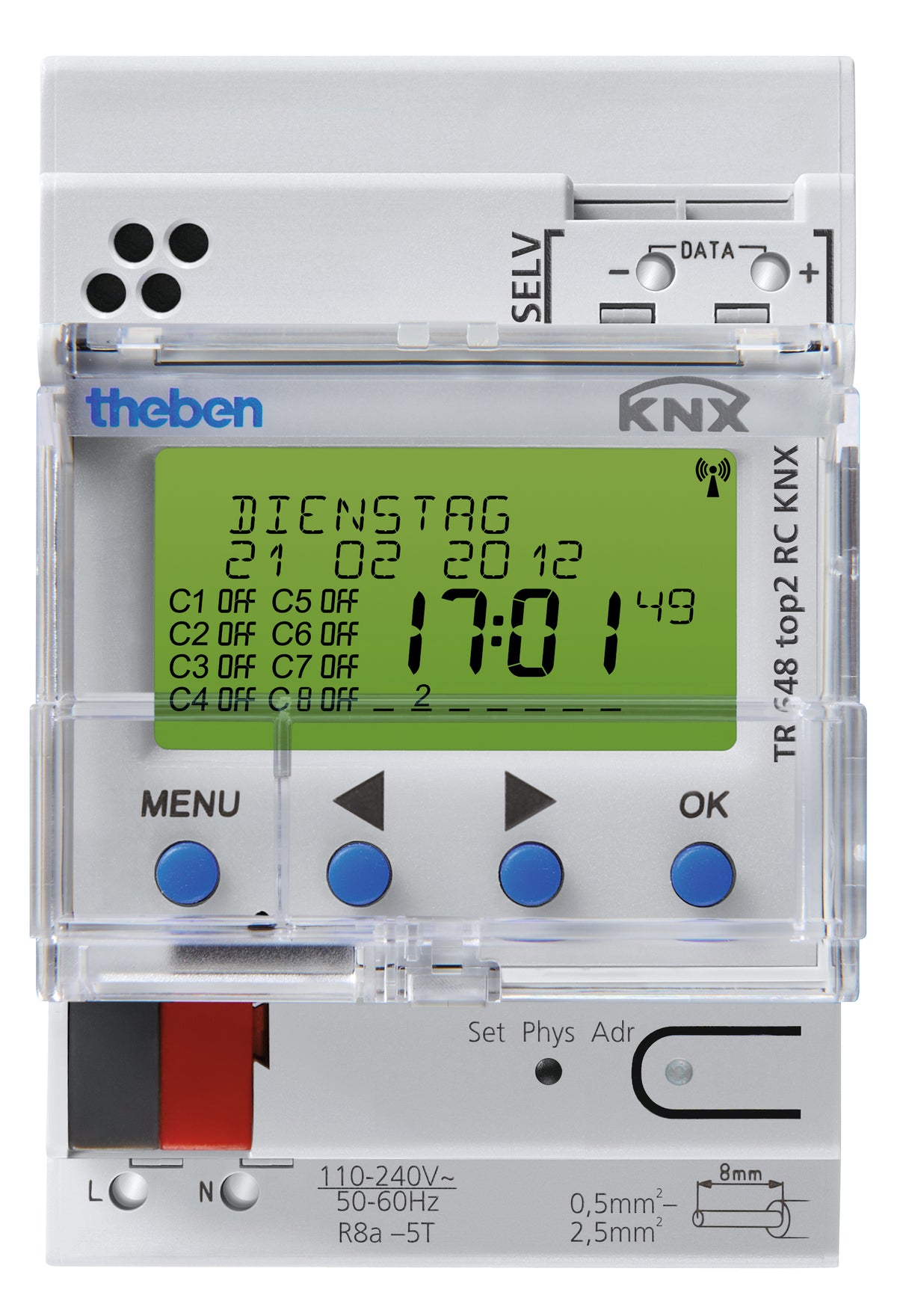

THEBEN 6489212 TR 648 top2 RC KNX Roční spínací hodiny KNX s astroprogramem, 8 kanálů

Potřebujete v instalaci KNX spínat osvětlení, vytápění, větrání nebo stínění podle ročního kalendáře a podle východu a západu slunce? TR 648 top2 RC KNX jsou digitální roční spínací hodiny s astroprogramem na DIN lištu, které své povely posílají do sběrnice KNX. Mají 8 kanálů, 800 paměťových míst a textové menu na displeji. Přesný čas umí převzít z antény DCF nebo GPS, s anténou GPS si navíc zjistí polohu pro astroprogram, a mohou sloužit jako zdroj času pro další přístroje KNX.

Je to pro mě?

Ano, pokud:

• chcete v KNX spínat podle týdenního a ročního programu s výjimkami pro svátky, prázdniny a pohyblivé svátky
• potřebujete astrofunkci, která počítá východ a západ slunce pro celý rok
• chcete čas synchronizovat z antény DCF nebo GPS a hodiny použít jako zdroj času, například pro vedlejší hodiny OSIRIA KNX
• programy chcete připravovat v počítači a přenášet je kartou OBELISK top2 nebo po sběrnici KNX
• kromě času chcete v jednom přístroji vyhodnocovat prahové hodnoty a jednoduchou logiku
• kanály chcete kromě spínání využít k posílání hodnot, scén nebo provozních režimů vytápění

Ne, zvolte jiný model, pokud:

• chcete hodiny bez síťového napájení a stačí vám synchronizace z antény DCF, pak zvolte TR 648 top2 RC-DCF KNX
• chcete programovat z mobilu přes Bluetooth nebo vyžadujete KNX Data Secure, pak zvolte TR 648 top3 RC KNX
• chcete spínat podle skutečně naměřeného jasu venku, ne podle vypočteného času, pak zvolte soumrakový spínač LUNA 134 KNX s externím čidlem světla

Hlavní vlastnosti

• roční spínací hodiny KNX s astroprogramem, 8 časových kanálů
• navíc 4 prahové a 6 logických kanálů
• 800 paměťových míst, nejkratší spínací čas 1 s
• synchronizace z antény DCF nebo GPS nebo ze sběrnice KNX, funkce zdroje času pro sběrnici
• programování na přístroji, kartou OBELISK top2 nebo softwarem OBELISK po sběrnici KNX
• záloha chodu 8 let z lithiové baterie
• montáž na DIN lištu, šířka 3 moduly, pružinové svorky DuoFix

Co produkt umí

Každý kanál pracuje buď se spínacími časy, nebo jako astrokanál. Základem je týdenní standardní program P0 se spínacími, impulzními a cyklickými časy, který mohou v nastavených obdobích překrýt zvláštní programy P1 až P16. P1 až P14 jsou opět týdenní programy, P15 trvale zapíná a P16 trvale vypíná, vyšší číslo má vyšší prioritu.

Období zvláštního programu zadáte jako jednorázové datum, datum opakované každý rok, pravidlo dne v týdnu, například každá třetí středa v září, období odvozené od Velikonoc nebo podle pravidla pravoslavné církve, období kolem čínského Nového roku nebo sérii termínů opakovanou po nastaveném počtu dní, nejpozději po 200 dnech. Svátky jednotlivých zemí sestavíte v počítačovém softwaru OBELISK top2 jako sadu a do hodin je přenesete paměťovou kartou.

Astrokanál spíná podle vypočtených časů východu a západu slunce. Volíte režim večer zapnout a ráno vypnout, například pro pouliční osvětlení, opačný režim, například pro terárium, nebo astroimpulz večer, ráno nebo v obou případech. Vypočtené časy lze posunout až o 2 hodiny kvůli horám nebo vysokým budovám v okolí a k astrospínání přidat pevná vypnutí, třeba noční přerušení. Polohu zadáte výběrem země a města nebo souřadnicemi, s anténou GPS se nastaví sama.

Impulz sepne kanál na zvolenou dobu. Cyklus se hodí pro opakované děje, jako je řízení ventilátoru nebo splachování pisoárů, délka pulzu s pauzou je omezená na 17 h 59 min 59 s. K dispozici je dále prázdninový program, dva náhodné programy, které buď vloží náhodná přerušení, nebo posunou okamžiky spínání, ruční a trvalé spínání, počítadlo provozních hodin, PIN, vypínatelné podsvícení displeje a automatické přepínání letního a zimního času.

Ovládání a komunikace

Každý z osmi kanálů posílá do sběrnice jeden nebo dva výstupní objekty. Jako telegram lze nastavit spínání, hodnotu 0 až 255, procenta, provozní režim vytápění, teplotu ve °C nebo teplotní rozdíl v K, první objekt kanálu navíc prioritu nebo scénu 1 až 64. Pro zapnutý i vypnutý stav kanálu určíte, zda se telegram pošle jednou, cyklicky, nebo vůbec. Kanál lze zablokovat objektem, objektem také vyvoláte zvláštní program, nula vrací standardní program.

Čtyři prahové kanály porovnávají hodnotu ze sběrnice, například hodnotu CO2 nebo jasu, s nastaveným prahem, s hysterezí a se zpožděním. Šest logických kanálů skládá až čtyři vstupy funkcí AND nebo OR, případně dva vstupy funkcí XOR. Vstupem může být objekt, stav časového kanálu, stav prahu nebo výsledek jiného logického kanálu.

Čas a datum hodiny buď vysílají, nebo přijímají. Jako zdroj času posílají místní čas, datum i čas UTC na dotaz, cyklicky nebo denně o půlnoci. Bez antény se mohou samy ptát jiného zdroje času na sběrnici. Chybový objekt hlásí, že anténa nefunguje nebo není připojená. Po návratu napětí sběrnice, po změně času nebo programu lze nechat aktuální stav kanálů znovu odeslat.

Instalace a použití

Hodiny se montují na DIN lištu do rozvaděče. Síťové napájení 110 až 240 V AC, 50 až 60 Hz připojíte na svorky L a N, sběrnici KNX do sběrnicové svorky na čelní straně s dodržením polarity. Vodiče odizolujte na 8 mm a zasuňte pod úhlem 45°, na jednu pozici lze připojit dva vodiče. Největší průřez vodiče je 2,5 mm². Fyzickou adresu nahrajete po stisku programovacího tlačítka, v ETS použijete aplikační program TR 648 top2 RC.

Anténa se připojuje na datovou sběrnici Data, na které je nutné dodržet SELV. Anténu DCF montujte na vnější stranu budovy a nasměrujte ji k Frankfurtu nad Mohanem tak, aby zelená LED blikala v sekundovém taktu. Vedení k anténě smí mít nejvýše 100 m a na jednu anténu lze připojit až 5 ročních hodin. Datové vedení může být společné s čidly soumrakového spínače LUNA 134 KNX.

Kde najde využití

• časové řízení osvětlení, třeba sportovní haly, ulice nebo parkoviště s vypnutím o svátcích
• přepínání provozních režimů vytápění v kancelářích podle pracovní doby
• přestávkové signály
• řízení ventilátorů a cyklické děje, jako je splachování pisoárů

Důležité před nákupem

• Kanály hodin posílají telegramy KNX. Ke spínání svítidel nebo spotřebičů potřebujete aktor KNX, například RMG 4 I KNX.
• Antény jsou příslušenství, anténa top2 RC-DCF 9070410 a anténa top2 RC-GPS 9070610, stejně jako paměťová karta OBELISK top2 9070404 a PC-Set OBELISK top2 9070409.
• Hodiny potřebují kromě sběrnice KNX i síťové napájení 110 až 240 V AC.
• Ze sběrnice odebírají nejvýše 12 mA, počítejte s tím při návrhu napájení linky.
• Před připojením antény je nutné provést nastavení v ETS.
• Programování spínacích časů po sběrnici KNX funguje až poté, co je do hodin z ETS nahraný aplikační program. Počítač potřebuje rozhraní KNX a ovladač Falcon.
• Zvláštní program spuštěný tlačítky na přístroji se nepromítne do objektu ani na sběrnici.
• Krytí je IP 20 a třída ochrany II podle EN 60730-1, přístroj patří do uzavřených suchých prostor. Anténa se montuje venku.
• Okolní teplota pro provoz je -5 až +45 °C.
• Montáž a připojení smí provádět jen elektrikář, před montáží odpojte napětí.

Časté dotazy

Jak přesně hodiny jdou?
Bez antény s odchylkou nejvýše 0,5 s za den při 25 °C. S anténou se řídí časovým signálem DCF77 nebo GPS.

Jak poznám, že anténa přijímá signál?
Při příjmu ukazuje displej RC a symbol antény, bez příjmu zůstane jen symbol antény.

Lze hodiny nastavovat i bez připojené sítě a sběrnice?
Ano, ovládat je lze i bez síťového napájení a bez sběrnice, čas drží záložní baterie.

Jaký je rozdíl mezi ručním a trvalým spínáním?
Ruční spínání otočí stav kanálu jen do příštího naprogramovaného spínání. Trvalé zapnutí nebo vypnutí platí, dokud ho nezrušíte, a naprogramované časy mezitím nepůsobí.

Jak hodiny resetovat?
Stiskněte současně všechna čtyři tlačítka a zvolte, zda program ponechat, nebo smazat.

Jak dlouho trvá načtení programu z hodin po sběrnici?
Načtení všech programů a nastavení do softwaru OBELISK může trvat 10 minut i déle.
