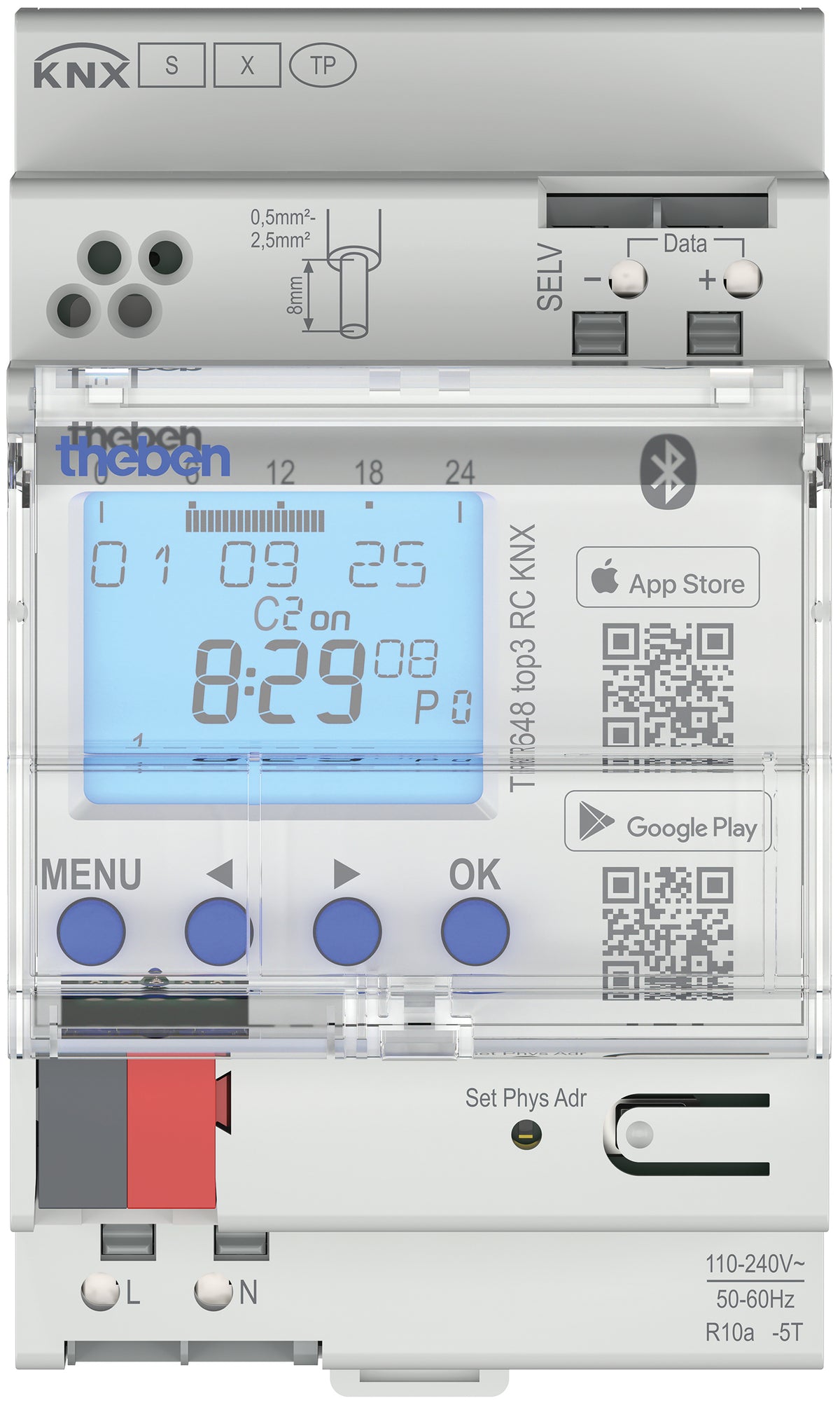

THEBEN 6489130 TR 648 top3 RC KNX Roční spínací hodiny KNX s astroprogramem, 8 kanálů

Potřebujete v instalaci KNX řídit osvětlení, větrání, zvonění nebo žaluzie podle kalendáře a podle východu a západu slunce, a přitom mít celý rok včetně svátků a prázdnin naprogramovaný předem? TR 648 top3 RC KNX jsou digitální roční spínací hodiny s astroprogramem na DIN lištu, které posílají povely do sběrnice KNX. Mají 8 časových kanálů, 800 paměťových míst a programují se přímo na přístroji, aplikací přes Bluetooth nebo z počítače. Čas mohou brát z antény DCF nebo GNSS a vysílat ho jako zdroj času dalším přístrojům KNX, nebo ho naopak přijímat ze sběrnice.

Je to pro mě?

Ano, pokud:

• chcete v KNX spínat podle týdenního a ročního programu s výjimkami pro svátky a prázdniny
• potřebujete astrofunkci, která počítá východ a západ slunce pro celý rok
• chcete programovat z mobilu přes Bluetooth, z počítače i přímo na přístroji
• hledáte zdroj času a data pro ostatní přístroje KNX, například vedlejší hodiny
• vyžadujete KNX Data Secure
• kromě času chcete v jednom přístroji vyhodnocovat prahové hodnoty a jednoduchou logiku

Ne, zvolte jiný model, pokud:

• chcete spínat podle skutečně naměřeného jasu venku, ne podle vypočteného času, pak zvolte soumrakový spínač LUNA 134 KNX s externím čidlem světla

Hlavní vlastnosti

• roční spínací hodiny KNX s astroprogramem, 8 časových kanálů
• navíc 4 prahové a 6 logických kanálů
• 800 paměťových míst, nejkratší spínací čas 1 s
• programování na přístroji, aplikací OBELISK top3 přes Bluetooth nebo softwarem OBELISK top3 z počítače
• synchronizace z antény DCF nebo GNSS nebo ze sběrnice KNX, funkce zdroje času pro sběrnici
• KNX Data Secure, firmware aktualizovatelný
• montáž na DIN lištu, šířka 3 moduly

Co produkt umí

Každý časový kanál má standardní program P0 jako týdenní program se spínacími, impulzními a cyklickými časy. K němu je k dispozici 16 zvláštních programů. Programy P1 až P14 platí v nastavených obdobích, P15 je trvale zapnuto a P16 trvale vypnuto. Období lze zadat jako jednorázové nebo každoročně opakované pevné datum, podle pravidla dne v týdnu, například každá třetí středa v září, podle Velikonoc, podle pravidla pravoslavné církve, podle křesťanských svátků, jako čínský Nový rok nebo jako sérii termínů opakovanou po nastaveném počtu dní. Čím vyšší číslo zvláštního programu, tím vyšší priorita, a program se aktivuje, až když má přiřazené alespoň jedno období.

Místo pevných časů může každý kanál běžet v astroprogramu. Ve výchozím nastavení zapne při západu a vypne při východu slunce, takže obvykle stačí doplnit noční vypnutí. Vypočtené časy posunete o plus minus 120 minut, například kvůli horám v okolí. Kromě západu slunce lze zvolit soumrak, kdy je střed slunce 6° pod obzorem, nebo tmu, kdy je 12° pod obzorem. Polohu zadáte výběrem města nebo souřadnicemi, s anténou GNSS ji hodiny zjistí samy.

Impulz trvá 1 s až 1 h a opakuje se týdně s přesností na sekundu. Cyklus se hodí pro opakované děje, jako je ventilátor nebo vodotrysk, délka pulzu s pauzou je omezená na 17 h 59 min 59 s. Dále jsou k dispozici prázdninový program se začátkem a koncem zadaným na hodinu, dva náhodné programy, které buď přeruší, nebo posunou spínání, ruční a trvalé spínání, počítadlo provozních hodin s hlášením servisu, PIN a automatické přepínání letního a zimního času. Akce Earth Hour je předprogramovaná do roku 2044.

Ovládání a komunikace

Každý časový kanál posílá do sběrnice až dva výstupní objekty. Na výběr je 20 formátů telegramů, například spínání, priorita, procentní hodnota, teplota, provozní režim vytápění, scéna, teplota chromatičnosti nebo barva RGB, RGBW a XY. Pro zapnutí i vypnutí kanálu nastavíte, zda se telegram pošle jednou, cyklicky, nebo vůbec, a kanál lze zablokovat objektem. Zvláštní program kanálu přepnete po sběrnici číslem programu, nula vrací standardní program.

Čtyři prahové kanály porovnávají hodnotu přijatou ze sběrnice s nastaveným prahem, s hysterezí a se zpožděním až 60 minut, práh lze přepsat objektem. Šest logických kanálů skládá až čtyři vstupy funkcí AND nebo OR, případně dva vstupy funkcí XOR. Vstupem může být objekt nebo stav jiného kanálu, takže například časový kanál spojíte s prahem.

Hodiny mohou čas a datum ze sběrnice přijímat, nebo je jako zdroj času vysílat. Posílají místní čas, datum i čas UTC, na dotaz, cyklicky po 1 až 60 minutách nebo denně o půlnoci a při změně větší než minuta. Když hodiny čas vysílají a v ETS je nastavená připojená anténa, hlásí dva chybové objekty problém s pomocným napětím nebo anténou a se synchronizací času. Aplikace OBELISK top3 komunikuje přes Bluetooth s dosahem 40 m ve volném prostoru a při připojení převezme čas a datum z telefonu nebo tabletu. Bluetooth lze v menu vypnout.

Instalace a použití

Přístroj se montuje na DIN lištu TH 35 do rozvaděče. Sběrnici KNX připojíte do sběrnicové svorky s dodržením polarity. Síťové napájení 110 až 240 V AC na svorkách L a N je potřeba jen tehdy, když připojujete anténu pro synchronizaci času. Svorky DuoFix jsou pružinové, na jednu pozici lze připojit dva vodiče, vodič odizolujte na 8 mm a zasuňte pod úhlem 45°. Fyzickou adresu nahrajete po stisku programovacího tlačítka a v ETS použijete aplikační program TR 648 top3 KNX.

Programy a nastavení lze přenášet paměťovou kartou OBELISK a se starší řadou top2 jsou hodiny kompatibilní směrem nahoru.

Kde najde využití

• řízení osvětlení podle času nebo východu a západu slunce, třeba osvětlení sportovní haly nebo ulice
• přestávkové zvonění ve školách a zvonkové systémy
• kostelní zvony
• větrání a cyklicky běžící zařízení, jako ventilátory nebo vodotrysky
• žaluzie a rolety přes astroimpulz
• zdroj času a data pro vedlejší hodiny, například řady OSIRIA KNX, a další přístroje KNX

Důležité před nákupem

• Kanály hodin posílají telegramy KNX. Ke spínání svítidel nebo spotřebičů potřebujete aktor KNX, například osmikanálový spínací aktor RMG 8 S KNX.
• Antény DCF a GNSS jsou příslušenství. S anténou je nutné připojit i síťové napájení 110 až 240 V AC na svorky L a N, bez antény stačí sběrnice.
• Doporučená verze ETS je 5.7.5 nebo vyšší.
• Displej je plně funkční jen při teplotě +5 až +55 °C, okolní teplota pro provoz je -5 až +45 °C.
• Krytí je IP 20 a třída ochrany II podle EN 60730-1, přístroj patří do uzavřených suchých prostor, typicky do rozvaděče.
• Do rozvaděče počítejte s šířkou 3 moduly na DIN liště.
• Při kopírování souboru z hodin řady top2 se nové funkce top3, jako Earth Hour nebo režim soumraku, nastaví na výchozí hodnoty.
• Při zapomenutém PIN pomůže servisní linka Theben, připravte si sériové číslo přístroje.
• Montáž a připojení smí provádět jen elektrikář, před montáží odpojte síťové napětí.

Časté dotazy

Jak přesně hodiny jdou?
Typicky s odchylkou nejvýše 0,25 s za den při 25 °C, s anténou se čas navíc synchronizuje podle signálu DCF77 nebo GNSS.

Co znamená symbol antény na displeji?
Když nesvítí, anténa není připojená nebo chybí síťové napájení. Bliká během synchronizace a trvale svítí, když jsou hodiny synchronizované.

Jak hodiny resetovat?
Stiskněte současně všechna čtyři tlačítka a zvolte, zda programy ponechat, nebo smazat. Jazyk, formát času a Earth Hour zůstanou, datum a čas se smažou.

Jak dlouho hodiny udrží čas bez napájení?
Záloha chodu z lithiové baterie je 8 let.

Jaké je pořadí priorit, když se programy překrývají?
Nejvyšší prioritu má trvalé spínání, pak prázdninový program, zvláštní program vyvolaný objektem, zvláštní programy podle čísla, Earth Hour, aktivace ručního spínání a teprve potom cyklus, impulz, náhodný a standardní program.

Lze hodiny ovládat a programovat i bez síťového napájení?
Ano, ovládat a programovat je lze přes Bluetooth i bez připojené sítě.
